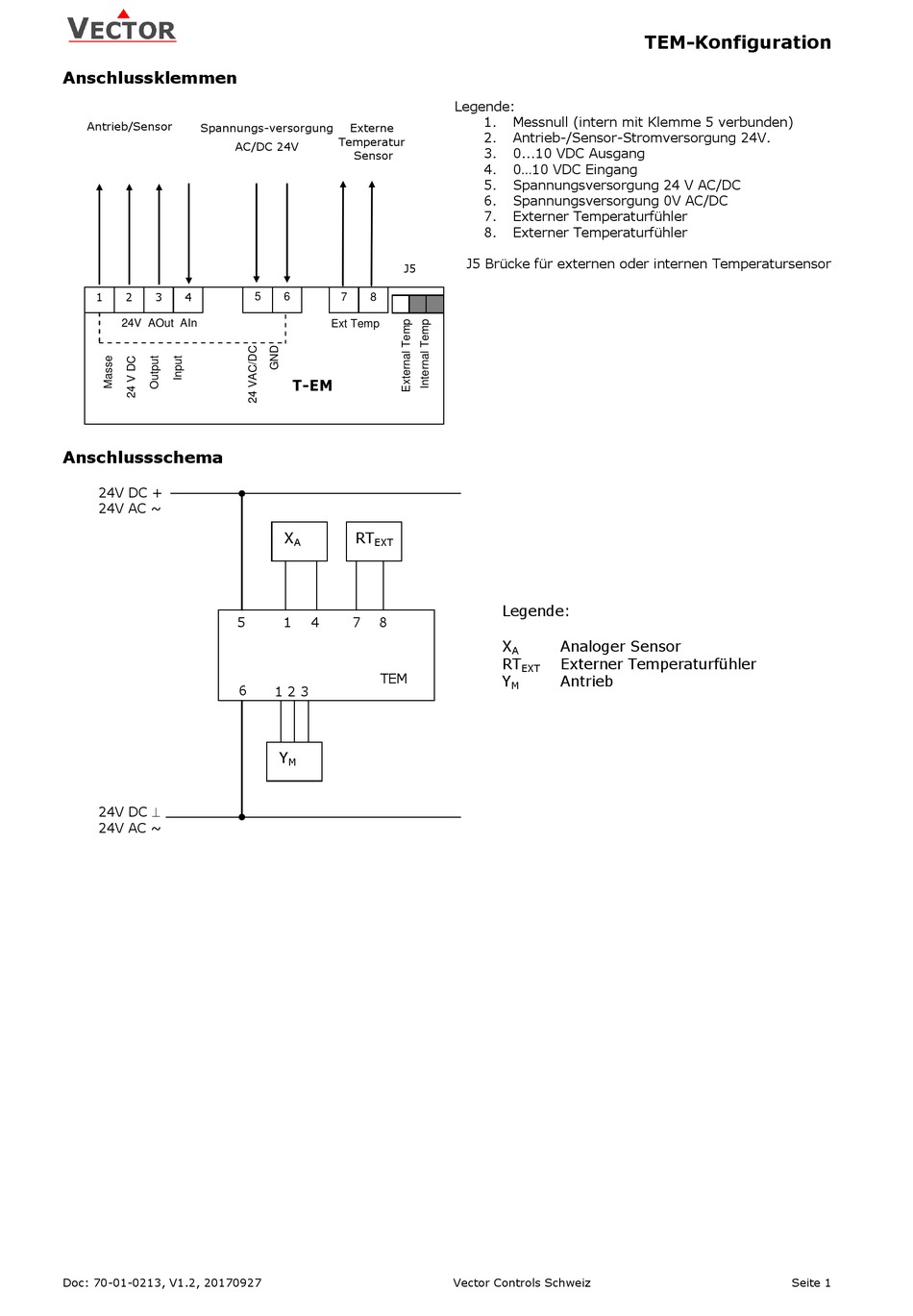

Anschlussklemmen

Antrieb/Sensor
Spannungs-versorgung
1 2 3 4
24V AOut AIn

Anschlussschema

24V DC +
24V AC ~
24V DC 
24V AC ~
Doc: 70-01-0213, V1.2, 20170927
Externe
Temperatur
AC/DC 24V
Sensor
J5
5 6
7 8
Ext Temp
T-EM
X RT
A EXT
5 1 4 7 8
TEM
6
1 2 3
Y
M
Legende:
1. Messnull (intern mit Klemme 5 verbunden)
2. Antrieb-/Sensor-Stromversorgung 24V.
3. 0...10 VDC Ausgang
4. 0...10 VDC Eingang
5. Spannungsversorgung 24 V AC/DC
6. Spannungsversorgung 0V AC/DC
7. Externer Temperaturfühler
8. Externer Temperaturfühler
J5 Brücke für externen oder internen Temperatursensor
Legende:
X Analoger Sensor
A
RT Externer Temperaturfühler
EXT
Y Antrieb
M
