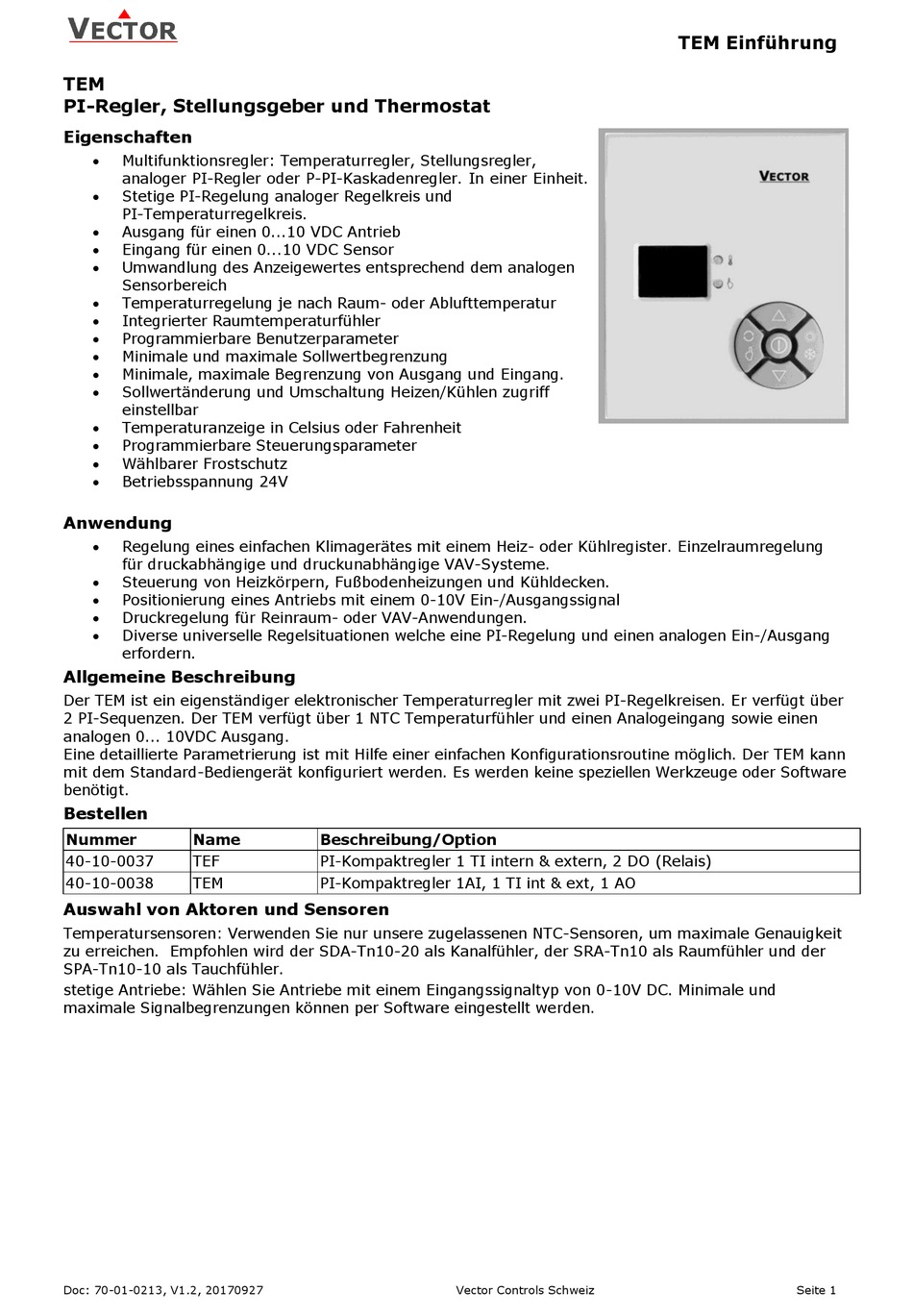

TEM
PI-Regler, Stellungsgeber und Thermostat
Eigenschaften
Multifunktionsregler: Temperaturregler, Stellungsregler,
analoger PI-Regler oder P-PI-Kaskadenregler. In einer Einheit.
Stetige PI-Regelung analoger Regelkreis und
PI-Temperaturregelkreis.
Ausgang für einen 0...10 VDC Antrieb
Eingang für einen 0...10 VDC Sensor
Umwandlung des Anzeigewertes entsprechend dem analogen
Sensorbereich
Temperaturregelung je nach Raum- oder Ablufttemperatur
Integrierter Raumtemperaturfühler
Programmierbare Benutzerparameter
Minimale und maximale Sollwertbegrenzung
Minimale, maximale Begrenzung von Ausgang und Eingang.
Sollwertänderung und Umschaltung Heizen/Kühlen zugriff
einstellbar
Temperaturanzeige in Celsius oder Fahrenheit
Programmierbare Steuerungsparameter
Wählbarer Frostschutz
Betriebsspannung 24V
Anwendung
Regelung eines einfachen Klimagerätes mit einem Heiz- oder Kühlregister. Einzelraumregelung
für druckabhängige und druckunabhängige VAV-Systeme.
Steuerung von Heizkörpern, Fußbodenheizungen und Kühldecken.
Positionierung eines Antriebs mit einem 0-10V Ein-/Ausgangssignal
Druckregelung für Reinraum- oder VAV-Anwendungen.
Diverse universelle Regelsituationen welche eine PI-Regelung und einen analogen Ein-/Ausgang
erfordern.
Allgemeine Beschreibung
Der TEM ist ein eigenständiger elektronischer Temperaturregler mit zwei PI-Regelkreisen. Er verfügt über
2 PI-Sequenzen. Der TEM verfügt über 1 NTC Temperaturfühler und einen Analogeingang sowie einen
analogen 0... 10VDC Ausgang.
Eine detaillierte Parametrierung ist mit Hilfe einer einfachen Konfigurationsroutine möglich. Der TEM kann
mit dem Standard-Bediengerät konfiguriert werden. Es werden keine speziellen Werkzeuge oder Software
benötigt.
Bestellen
Nummer
Name
40-10-0037
TEF
40-10-0038
TEM
Auswahl von Aktoren und Sensoren
Temperatursensoren: Verwenden Sie nur unsere zugelassenen NTC-Sensoren, um maximale Genauigkeit
zu erreichen. Empfohlen wird der SDA-Tn10-20 als Kanalfühler, der SRA-Tn10 als Raumfühler und der
SPA-Tn10-10 als Tauchfühler.
stetige Antriebe: Wählen Sie Antriebe mit einem Eingangssignaltyp von 0-10V DC. Minimale und
maximale Signalbegrenzungen können per Software eingestellt werden.
Doc: 70-01-0213, V1.2, 20170927
Beschreibung/Option
PI-Kompaktregler 1 TI intern & extern, 2 DO (Relais)
PI-Kompaktregler 1AI, 1 TI int & ext, 1 AO
Vector Controls Schweiz
TEM Einführung
Seite 1
