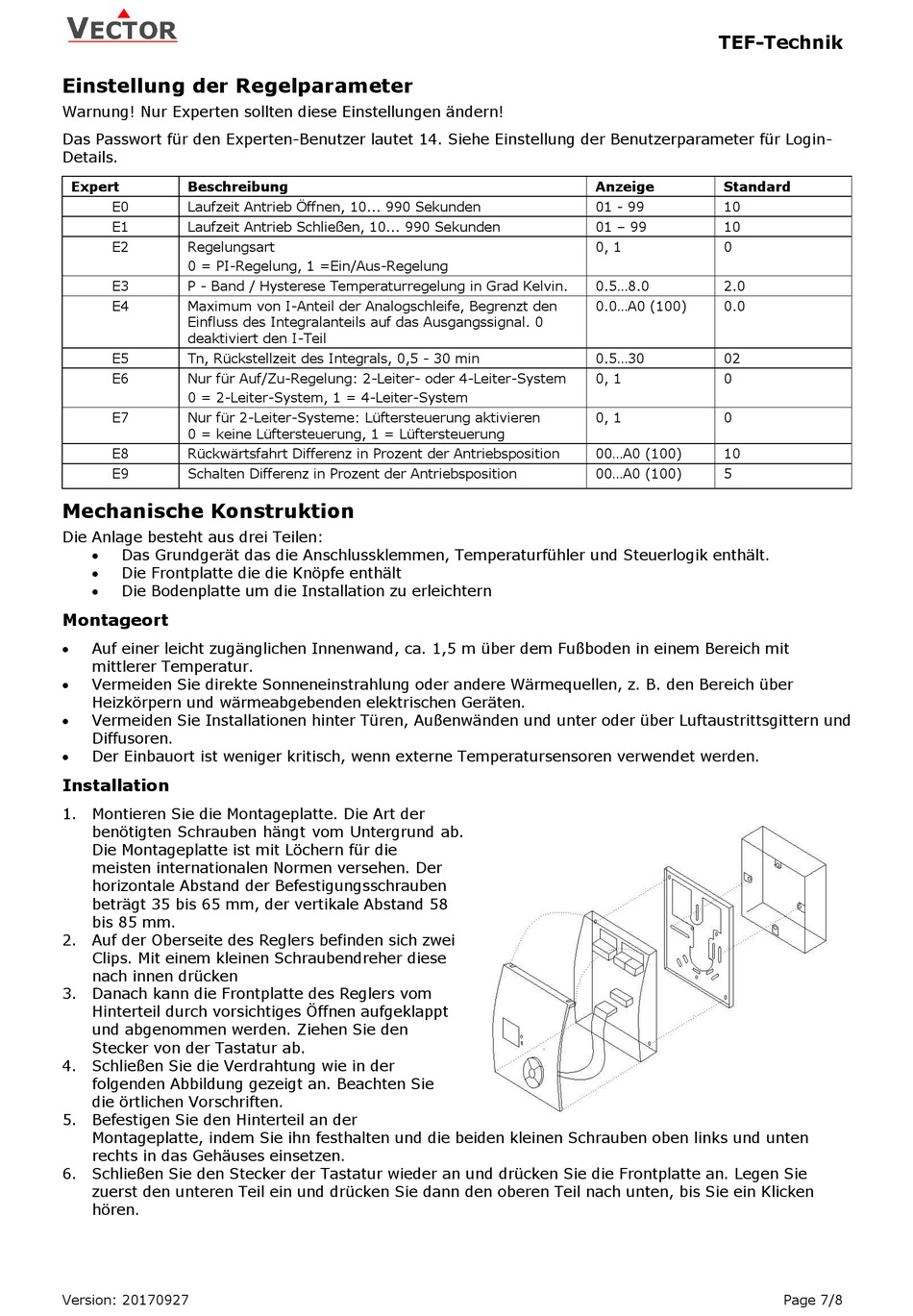

Einstellung der Regelparameter

Warnung! Nur Experten sollten diese Einstellungen ändern!
Das Passwort für den Experten-Benutzer lautet 14. Siehe Einstellung der Benutzerparameter für Login-
Details.
Expert Beschreibung
E0 Laufzeit Antrieb Öffnen, 10... 990 Sekunden
E1 Laufzeit Antrieb Schließen, 10... 990 Sekunden
E2 Regelungsart
0 = PI-Regelung, 1 =Ein/Aus-Regelung
E3 P - Band / Hysterese Temperaturregelung in Grad Kelvin.
E4 Maximum von I-Anteil der Analogschleife, Begrenzt den
Einfluss des Integralanteils auf das Ausgangssignal. 0
deaktiviert den I-Teil
E5 Tn, Rückstellzeit des Integrals, 0,5 - 30 min
E6 Nur für Auf/Zu-Regelung: 2-Leiter- oder 4-Leiter-System
0 = 2-Leiter-System, 1 = 4-Leiter-System
E7 Nur für 2-Leiter-Systeme: Lüftersteuerung aktivieren
0 = keine Lüftersteuerung, 1 = Lüftersteuerung
E8 Rückwärtsfahrt Differenz in Prozent der Antriebsposition
E9 Schalten Differenz in Prozent der Antriebsposition

Mechanische Konstruktion

Die Anlage besteht aus drei Teilen:
 Das Grundgerät das die Anschlussklemmen, Temperaturfühler und Steuerlogik enthält.
 Die Frontplatte die die Knöpfe enthält
 Die Bodenplatte um die Installation zu erleichtern
Montageort
 Auf einer leicht zugänglichen Innenwand, ca. 1,5 m über dem Fußboden in einem Bereich mit
mittlerer Temperatur.
 Vermeiden Sie direkte Sonneneinstrahlung oder andere Wärmequellen, z. B. den Bereich über
Heizkörpern und wärmeabgebenden elektrischen Geräten.
 Vermeiden Sie Installationen hinter Türen, Außenwänden und unter oder über Luftaustrittsgittern und
Diffusoren.
 Der Einbauort ist weniger kritisch, wenn externe Temperatursensoren verwendet werden.
Installation
1. Montieren Sie die Montageplatte. Die Art der
benötigten Schrauben hängt vom Untergrund ab.
Die Montageplatte ist mit Löchern für die
meisten internationalen Normen versehen. Der
horizontale Abstand der Befestigungsschrauben
beträgt 35 bis 65 mm, der vertikale Abstand 58
bis 85 mm.
2. Auf der Oberseite des Reglers befinden sich zwei
Clips. Mit einem kleinen Schraubendreher diese
nach innen drücken
3. Danach kann die Frontplatte des Reglers vom
Hinterteil durch vorsichtiges Öffnen aufgeklappt
und abgenommen werden. Ziehen Sie den
Stecker von der Tastatur ab.
4. Schließen Sie die Verdrahtung wie in der
folgenden Abbildung gezeigt an. Beachten Sie
die örtlichen Vorschriften.
5. Befestigen Sie den Hinterteil an der
Montageplatte, indem Sie ihn festhalten und die beiden kleinen Schrauben oben links und unten
rechts in das Gehäuses einsetzen.
6. Schließen Sie den Stecker der Tastatur wieder an und drücken Sie die Frontplatte an. Legen Sie
zuerst den unteren Teil ein und drücken Sie dann den oberen Teil nach unten, bis Sie ein Klicken
hören.
Version: 20170927
TEF-Technik
Anzeige Standard
01 - 99 10
01 – 99 10
0, 1 0
0.5...8.0 2.0
0.0...A0 (100) 0.0
0.5...30 02
0, 1 0
0, 1 0
00...A0 (100) 10
00...A0 (100) 5
