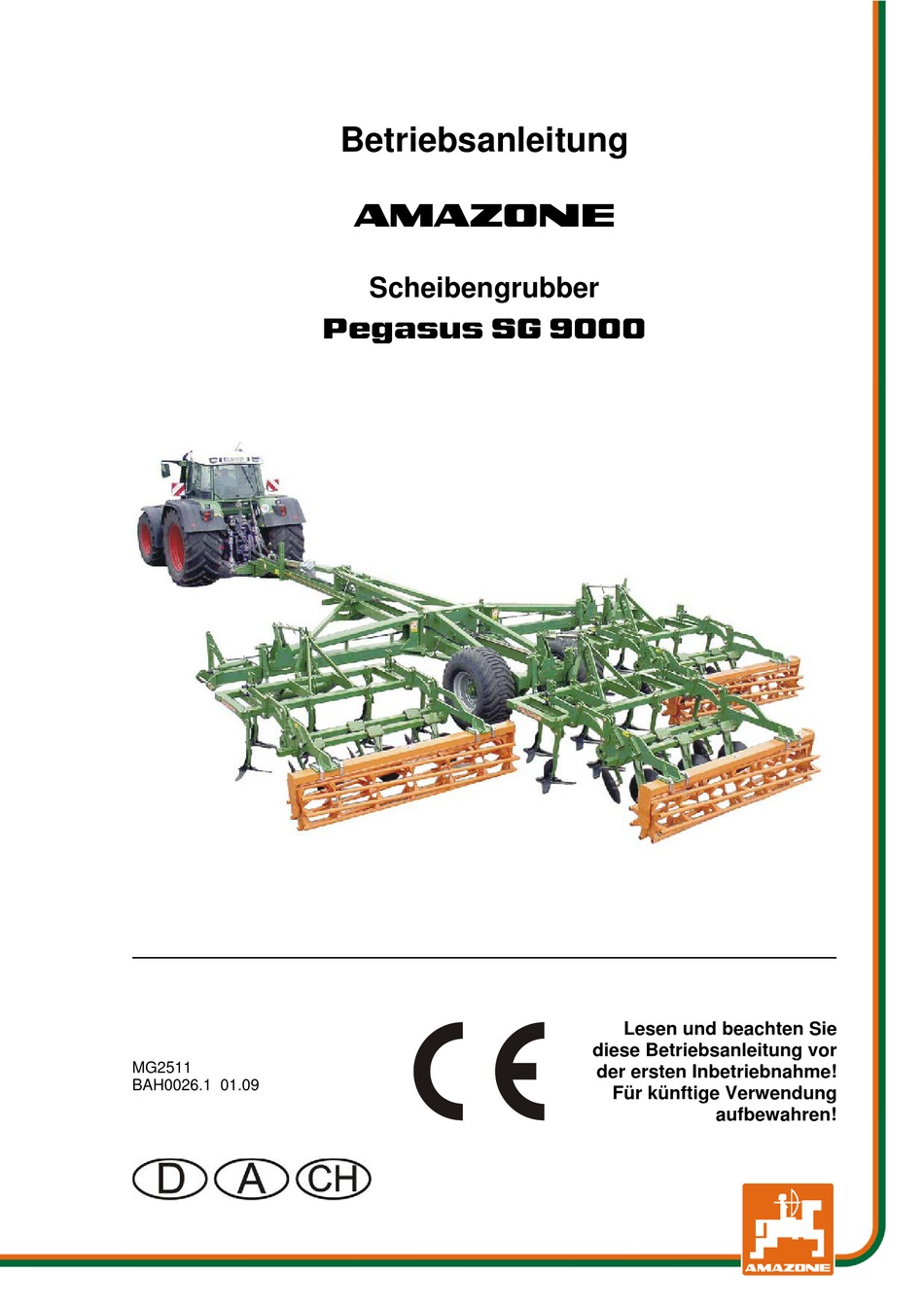

Betriebsanleitung
az
Scheibengrubber
Pegasus SG 9000
Lesen und beachten Sie
diese Betriebsanleitung vor
MG2511
der ersten Inbetriebnahme!
BAH0026.1 01.09
Für künftige Verwendung
aufbewahren!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Amazone Pegasus SG 9000

Inhaltszusammenfassung für Amazone Pegasus SG 9000

  • Seite 1 Betriebsanleitung Scheibengrubber Pegasus SG 9000 Lesen und beachten Sie diese Betriebsanleitung vor MG2511 der ersten Inbetriebnahme! BAH0026.1 01.09 Für künftige Verwendung aufbewahren!
  • Seite 2 ES DARF NICHT unbequem und überflüssig erscheinen, die Gebrauchs-Anweisung zu lesen und sich danach zu richten; denn es genügt nicht, von anderen zu hören und zu sehen, dass eine Maschine gut sei, sie daraufhin zu kaufen und zu glauben, es gehe nun alles von selbst.
  • Seite 3 Hasbergen Tel.: + 49 (0) 5405 501-290 Fax.: + 49 (0) 5405 501-106 E-mail: et@amazone.de Ersatzteil-Katalog-Online: www.amazone.de Geben Sie bei der Bestellung von Ersatzteilen bitte immer die Ma- schinen-Ident-Nr. (zehnstellig) der Maschine an. Formales zur Betriebsanleitung Dokumenten-Nummer: MG2511 Erstelldatum: 01.09 ©...
  • Seite 4 Betriebsanleitung zu gestalten. Senden Sie uns ihre Vorschläge bitte per Fax. AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D-49202 Hasbergen Tel.: + 49 (0) 5405 50 1-0 Fax.: + 49 (0) 5405 501-234 E-mail: amazone@amazone.de SG 9000 BAH0026.1 01.09...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Benutzerhinweise ..................8 Zweck des Dokumentes......................8 Ortsangaben in der Betriebsanleitung ..................8 Verwendete Darstellungen.......................8 Allgemeine Sicherheitshinweise ..............9 Verpflichtungen und Haftung ....................9 Darstellung von Sicherheits-Symbolen..................11 Organisatorische Maßnahmen....................12 Sicherheits- und Schutzeinrichtungen ...................12 Informelle Sicherheitsmaßnahmen ..................12 Ausbildung der Personen.......................13 Sicherheitsmaßnahmen im Normalbetrieb ................14 Gefahren durch Restenergie....................14 Wartung und Instandhaltung, Störungsbeseitigung...............14 2.10 Bauliche Veränderungen .......................15...
  • Seite 6 Inhaltsverzeichnis Hubrahmen..........................53 Inbetriebnahme..................54 Eignung des Traktors überprüfen..................55 6.1.1 Berechnen der tatsächlichen Werte für Traktor-Gesamtgewicht, Traktor-Achslasten und Reifentragfähigkeiten, sowie der erforderlichen Mindest-Ballastierung......55 6.1.1.1 Benötigte Daten für die Berechnung (angehängte Maschine)..........56 6.1.1.2 Berechnung der erforderlichen Mindest-Ballastierung vorne G des Traktors zur V min Gewährleistung der Lenkfähigkeit..................
  • Seite 7 Inhaltsverzeichnis 12.5.2 Wartungs-Intervalle........................98 12.5.3 Inspektions-Kriterien für Hydraulikschlauch-Leitungen ............98 12.5.4 Ein- und Ausbau von Hydraulikschlauch-Leitungen ..............99 12.6 Scherschraube ersetzen ......................100 12.7 Unter- und Oberlenkerbolzen....................100 12.8 Schrauben-Anzugsmomente ....................101 Hydraulikplan Koppelrahmen (ohne Anbaumaschinen) ...... 102 SG 9000 BAH0026.1 01.09...

  • Seite 8: Benutzerhinweise

    Benutzerhinweise Benutzerhinweise Das Kapitel Benutzerhinweise liefert Informationen zum Umgang mit der Betriebsanleitung. Zweck des Dokumentes Die hier vorliegende Betriebsanleitung • beschreibt die Bedienung und die Wartung für die Maschine. • gibt wichtige Hinweise für einen sicherheitsgerechten und effi- zienten Umgang mit der Maschine. •...

  • Seite 9: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Dieses Kapitel enthält wichtige Hinweise, um die Maschine sicher- heitsgerecht zu betreiben. Verpflichtungen und Haftung Hinweise in der Betriebsanleitung beachten Die Kenntnis der grundlegenden Sicherheitshinweise und der Sicher- heitsvorschriften ist Grundvoraussetzung für den sicherheitsgerechten Umgang und den störungsfreien Betrieb der Maschine. Verpflichtung des Betreibers Der Betreiber verpflichtet sich, nur Personen mit/an der Maschine ar- beiten zu lassen, die...
  • Seite 10 Allgemeine Sicherheitshinweise Gefahren im Umgang mit der Maschine Die Maschine ist gebaut nach dem Stand der Technik und den aner- kannten sicherheitstechnischen Regeln. Dennoch können bei der Verwendung der Maschine Gefahren und Beeinträchtigungen entste- • für Leib und Leben der Bediener oder Dritter, •...

  • Seite 11: Darstellung Von Sicherheits-Symbolen

    Allgemeine Sicherheitshinweise Darstellung von Sicherheits-Symbolen Gekennzeichnet sind Sicherheitshinweise durch das dreieckige Si- cherheits-Symbol und dem vorstehenden Signalwort. Das Signalwort (GEFAHR, WARNUNG, VORSICHT) beschreibt die Schwere der drohenden Gefährdung und hat folgende Bedeutung: GEFAHR kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwerste Körperverletzung (Verlust von Körper- teilen oder Langzeitschäden) zur Folge haben wird, wenn sie nicht vermieden wird.

  • Seite 12: Organisatorische Maßnahmen

    Allgemeine Sicherheitshinweise Organisatorische Maßnahmen Der Betreiber muss die erforderlichen persönlichen Schutzausrüstun- gen bereitstellen, wie z.B.: • Schutzbrille • Sicherheitsschuhe • Schutzanzug • Hautschutzmittel, etc.. Die Betriebsanleitung • immer am Einsatzort der Maschine aufbewahren! • muss jederzeit für Bediener und Wartungspersonal frei zugäng- lich sein! Überprüfen Sie regelmäßig alle vorhandenen Sicherheitseinrichtun- gen!

  • Seite 13: Ausbildung Der Personen

    Allgemeine Sicherheitshinweise Ausbildung der Personen Nur geschulte und unterwiesene Personen dürfen mit / an der Ma- schine arbeiten. Der Betreiber muss die Zuständigkeiten der Perso- nen für das Bedienen, Warten und Instandhalten klar festlegen. Eine anzulernende Person darf nur unter Aufsicht einer erfahrenen Person mit / an der Maschine arbeiten.

  • Seite 14: Sicherheitsmaßnahmen Im Normalbetrieb

    Allgemeine Sicherheitshinweise Sicherheitsmaßnahmen im Normalbetrieb Betreiben Sie die Maschine nur, wenn alle Sicherheits- und Schutz- einrichtungen voll funktionsfähig sind. Überprüfen Sie die Maschine mindestens einmal pro Tag auf äußer- lich erkennbare Schäden und Funktionsfähigkeit der Sicherheits- und Schutzeinrichtungen. Gefahren durch Restenergie Beachten Sie das Auftreten mechanischer, hydraulischer, pneumatischer und elektrischer/elektronischer Restenergien an der Maschine.

  • Seite 15: Bauliche Veränderungen

    Allgemeine Sicherheitshinweise 2.10 Bauliche Veränderungen Ohne Genehmigung der AMAZONEN-WERKE dürfen Sie kei- ne Veränderungen sowie An- oder Umbauten an der Maschine vor- nehmen. Dies gilt auch für das Schweißen an tragenden Teilen. Alle An- oder Umbau-Maßnahmen bedürfen einer schriftlichen Ge- nehmigung der AMAZONEN-WERKE.

  • Seite 16: Ersatz- Und Verschleißteile Sowie Hilfsstoffe

    Allgemeine Sicherheitshinweise 2.10.1 Ersatz- und Verschleißteile sowie Hilfsstoffe Tauschen Sie Maschinenteile in nicht einwandfreiem Zustand sofort aus. Verwenden Sie nur Original- -Ersatz- und Ver- schleißteile oder die von den AMAZONEN-WERKEN freige- gebenen Teile, damit die Betriebserlaubnis nach nationalen und inter- nationalen Vorschriften ihre Gültigkeit behält.

  • Seite 17: Warnbildzeichen Und Sonstige Kennzeichnungen An Der Maschine

    Allgemeine Sicherheitshinweise 2.13 Warnbildzeichen und sonstige Kennzeichnungen an der Maschine Halten Sie alle Warnbildzeichen der Maschine immer sauber und in gut lesbarem Zustand! Erneuern Sie unlesbare Warnbildzeichen. Fordern Sie die Warnbildzeichen anhand der Bestell-Nummer (z.B. MD 075) beim Händler an. Warnbildzeichen - Aufbau Warnbildzeichen kennzeichnen Gefahrenstellen an der Maschine und warnen vor Restgefahren.
  • Seite 18 Allgemeine Sicherheitshinweise Bestell-Nummer und Erläuterung Warnbildzeichen MD 078 Quetschgefahr für Finger oder Hand durch bewegliche, zugängliche Maschinenteile! Diese Gefährdung verursacht schwerste Verlet- zungen mit Verlust von Körperteilen an Finger oder Hand. Greifen Sie niemals in die Gefahrenstelle, solan- ge der Traktormotor bei angeschlossener Hyd- raulik-Anlage läuft.
  • Seite 19 Allgemeine Sicherheitshinweise MD 082 Sturzgefahr von Personen von Trittflächen und Plattformen beim Mitfahren auf der Ma- schine! Diese Gefährdung verursacht schwerste Verlet- zungen am gesamten Körper bis hin zum Tod. Verboten ist das Mitfahren von Personen auf der Maschine und/oder das Besteigen von laufenden Maschinen.
  • Seite 20 Allgemeine Sicherheitshinweise MD 095 Lesen und beachten Sie die Betriebsanleitung und Sicherheitshinweise, bevor Sie die Maschine in Betrieb nehmen! MD 096 Infektionsgefahr für den gesamten Körper durch unter hohem Druck austretende Flüs- sigkeit (Hydrauliköl)! Diese Gefährdung verursacht schwerste Verlet- zungen am gesamten Körper, wenn unter hohem Druck austretendes Hydrauliköl die Haut durch- dringt und in den Körper eindringt.
  • Seite 21 Allgemeine Sicherheitshinweise MD 100 Dieses Piktogramm kennzeichnet Zurrpunkte zum Befestigen von Anschlagmitteln beim Verla- den der Maschine. MD 101 Dieses Piktogramm kennzeichnet Ansetzpunkte für Hebevorrichtungen (Wagenheber). MD 102 Gefahr durch unbeabsichtigtes Starten und Verrollen der Maschine bei Eingriffen an der Maschine, wie z.
  • Seite 22 Allgemeine Sicherheitshinweise MD 115 Der maximale Betriebsdruck der Hydraulik- Anlage beträgt 200 bar. MD 181 Radmuttern 10 Betriebsstunden nach einem Radwechsel auf festen Sitz prüfen. SG 9000 BAH0026.1 01.09...

  • Seite 23: Platzierung Der Warnbildzeichen Und Sonstigen Kennzeichnungen

    Allgemeine Sicherheitshinweise 2.13.1 Platzierung der Warnbildzeichen und sonstigen Kennzeichnungen Warnbildzeichen Die folgenden Abbildungen zeigen die Anordnung der Warnbildzei- chen an der Maschine. Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 SG 9000 BAH0026.1 01.09...
  • Seite 24 Allgemeine Sicherheitshinweise Fig. 6 SG 9000 BAH0026.1 01.09...

  • Seite 25: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise

    Allgemeine Sicherheitshinweise 2.14 Gefahren bei Nichtbeachtung der Sicherheitshinweise Die Nichtbeachtung der Sicherheitshinweise • kann sowohl eine Gefährdung für Personen als auch für Umwelt und Maschine zur Folge haben. • kann zum Verlust jeglicher Schadenersatzansprüche führen. Im Einzelnen kann die Nichtbeachtung der Sicherheitshinweise bei- spielsweise folgende Gefährdungen nach sich ziehen: •...

  • Seite 26: Sicherheitshinweise Für Den Bediener

    Allgemeine Sicherheitshinweise 2.16 Sicherheitshinweise für den Bediener WARNUNG Gefahren durch Quetschen, Schneiden, Erfassen, Einziehen und Stoß durch fehlende Verkehrs- und Betriebssicherheit! Überprüfen Sie vor jeder Inbetriebnahme die Maschine und den Traktor auf Verkehrs- und Betriebssicherheit! 2.16.1 Allgemeine Sicherheits- und Unfallverhütungshinweise •...
  • Seite 27 Allgemeine Sicherheitshinweise Position, in der unbeabsichtigtes Heben oder Senken ausge- schlossen ist, bevor Sie die Maschine an die Traktor-Dreipunkt- Hydraulik anbauen oder von der Traktor-Dreipunkt-Hydraulik ab- bauen! • Bringen Sie beim An- und Abkuppeln von Maschinen die Ab- stützeinrichtungen (falls vorgesehen) in die jeweilige Stellung (Standsicherheit)! •...
  • Seite 28 Allgemeine Sicherheitshinweise Einsatz der Maschine • Machen Sie sich vor Arbeitsbeginn vertraut mit allen Einrichtun- gen und Betätigungselementen der Maschine sowie mit deren Funktionen. Während des Arbeitseinsatzes ist es dazu zu spät! • Tragen Sie eng anliegende Kleidung! Locker getragene Kleidung erhöht die Gefährdung durch Erfassen oder Aufwickeln an An- triebswellen! •...
  • Seite 29 Allgemeine Sicherheitshinweise Transportieren der Maschine • Der Transport auf öffentlichen Straßen und Wegen ist nicht ges- tattet. Die zulässige Transportbreite von 3,0 m wird überschrit- ten. • Überprüfen Sie vor Transportfahrten, ο den ordnungsgemäßen Anschluss der Versorgungsleitun- ο ob die Traktor-Feststellbremse vollständig gelöst ist. •...

  • Seite 30: Hydraulik-Anlage

    Allgemeine Sicherheitshinweise 2.16.2 Hydraulik-Anlage • Die Hydraulikanlage steht unter hohem Druck! • Achten Sie auf korrektes Anschließen der Hydraulikschlauch- Leitungen! • Achten Sie beim Anschließen der Hydraulikschlauch-Leitungen darauf, dass die Hydraulik-Anlage sowohl traktor- als auch ma- schinenseitig drucklos ist! • Es ist verboten, Stellteile auf dem Traktor zu blockieren, die zum direkten Ausführen von hydraulischen oder elektrischen Bewe- gungen von Bauteilen dienen, z.

  • Seite 31: Angehängte Maschinen

    Allgemeine Sicherheitshinweise 2.16.3 Angehängte Maschinen • Beachten Sie die zulässigen Kombinationsmöglichkeiten der Anhängevorrichtung am Traktor und der Zugvorrichtung an der Maschine! Kuppeln Sie nur zulässige Kombinationen von Fahrzeugen (Traktor und angehängte Maschine). • Beachten Sie bei einachsigen Maschinen die maximal zulässige Stützlast des Traktors an der Anhängevorrichtung! •...

  • Seite 32: Reinigen, Warten Und Instandhalten

    Allgemeine Sicherheitshinweise 2.16.5 Reinigen, Warten und Instandhalten • Führen Sie Arbeiten zum Reinigen, Warten und Instandhalten der Maschine grundsätzlich nur durch bei ο ausgeschaltetem Antrieb ο stillstehendem Traktormotor ο abgezogenem Zündschlüssel ο vom Bordcomputer abgezogenen Maschinenstecker! • Muttern und Schrauben regelmäßig auf festen Sitz prüfen und gegebenenfalls nachziehen! •...

  • Seite 33: Ver- Und Entladen

    Ver- und Entladen Ver- und Entladen GEFAHR Nicht unter der mit einem Kran angehobenen Maschine aufhal- ten. Koppelrahmen KR 9002 verladen 1. Die an den Auslegern befestigten Hubrahmen demontieren. Fig. 7 2. Den Koppelrahmen KR 9002 mit einem Kran (Fig. 7) verladen. 3.

  • Seite 34: Anbaumaschinen Verladen

    Ver- und Entladen Anbaumaschinen verladen Fig. 8 Die Anbaumaschine einzeln mit einem Kran verladen. Die 4 Transportseile (Fig. 8) an den Rahmenrohren der Anbauma- schine befestigen. Die Befestigungsstellen sind gekennzeichnet mit dem Piktogramm MD100. Die Anbaumaschine vorschriftsmäßig auf dem Transportfahrzeug si- chern.

  • Seite 35: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung Dieses Kapitel • gibt einen umfassenden Überblick über den Aufbau der Maschi- • liefert die Benennungen der einzelnen Baugruppen und Stelltei- Lesen Sie dieses Kapitel möglichst direkt an der Maschine. So ma- chen Sie sich optimal vertraut mit der Maschine. Übersicht –...

  • Seite 36: Sicherheits- Und Schutzeinrichtungen (Koppelrahmen)

    Produktbeschreibung Sicherheits- und Schutzeinrichtungen (Koppelrahmen) Fig. 14/... (1) 2 Unterlegkeile (Vor dem Abkuppeln vom Traktor, den Kop- pelrahmen immer mit beiden Unterlegkeilen gegen Wegrollen sichern). Fig. 11 Fig. 12/... (1) Ausleger-Aufnahme (sichert die Transport- stellung der Ausleger) Fig. 12 Fig. 13/... (1) Verriegelungshaken 1 (sichert die Trans- portstellung der Ausleger-Aufnahme) Fig.

  • Seite 37: Übersicht - Baugruppen (Anbaumaschinen)

    Produktbeschreibung Übersicht – Baugruppen (Anbaumaschinen) Fig. 15 Fig. 15/... (1) Flügelschar (2) Planierscheibe (3) Stützwalze SG 9000 BAH0026.1 01.09...

  • Seite 38: Übersicht - Versorgungsleitungen

    Produktbeschreibung Übersicht – Versorgungsleitungen Fig. 16 Maschinenseitig (Koppelrahmen) Traktorseitig Fig. 16/… Laufrichtung Kennzeichnung Funktion einfach 1 Kabelbinder Vor- / Rücklauf Hubrahmen anheben / absenken wirkend natur 1 Kabelbinder Vorlauf grün • Ausleger ein- / ausklappen doppelt • Ausleger-Aufnahme wirkend absenken / heben 2 Kabelbinder (2a) Rücklauf...

  • Seite 39: Bestimmungsgemäße Verwendung

    Produktbeschreibung Bestimmungsgemäße Verwendung Der Koppelrahmen • ist gebaut zum Kuppeln von ο drei Scheibengrubbern Pegasus mit jeweils 3 m Arbeitsbreite • wird über die Traktorunterlenker an einen Traktor angekuppelt und von einer Bedienungsperson bedient. Der Scheibengrubber Pegasus ist gebaut zum •...

  • Seite 40: Gefahrenbereich Und Gefahrenstellen

    Produktbeschreibung Gefahrenbereich und Gefahrenstellen Der Gefahrenbereich ist die Umgebung der Maschine, in der Perso- nen erreicht werden können • durch arbeitsbedingte Bewegungen der Maschine und seiner Arbeitswerkzeuge • durch aus der Maschine herausgeschleuderte Materialien oder Fremdkörper • durch unbeabsichtigt absenkende, angehobene Arbeitswerkzeu- •...

  • Seite 41: Typenschild Und Ce-Kennzeichnung Des Koppelrahmens

    Produktbeschreibung Typenschild und CE-Kennzeichnung des Koppelrahmens Die Abbildung (Fig. 17) zeigt die Anordnung des Typenschildes und der CE-Kennzeichnung. Auf dem Typenschild sind angegeben: • Masch.-Ident-Nr. • • zul. Gesamtgewicht, kg • Baujahr • Werk. Fig. 17 Die CE-Kennzeichnung (Fig. 18) an der Maschi- ne signalisiert die Einhaltung der Bestimmungen der gültigen EU-Richtlinien.

  • Seite 42: Typenschild Und Ce-Kennzeichnung Der Anbaumaschine

    Produktbeschreibung Typenschild und CE-Kennzeichnung der Anbaumaschine Die Abbildung (Fig. 19) zeigt die Anordnung des Typenschildes und der CE-Kennzeichnung. Auf dem Typenschild sind angegeben: • Masch.-Ident-Nr. • • Zul. Gesamtgewicht kg • Baujahr • Grundgewicht kg • Werk Fig. 19 Die CE-Kennzeichnung (Fig. 20) an der Maschi- ne signalisiert die Einhaltung der Bestimmungen der gültigen EU-Richtlinien.

  • Seite 43: Technische Daten

    Produktbeschreibung Technische Daten Pegasus SG 9000 Arbeitsbreite Leistungsbedarf (ab) [kW/PS] 176 / 240 Flächenleistung [ha/h] 5,6 – 8,1 Arbeitsgeschwindigkeit [km/h] 7 - 10 Anzahl Zinken Anzahl Planierscheiben Arbeitstiefe (max.) [cm] 8 - 16 Arbeitsgeschwindigkeit (max.) [km/h] Zugtraverse (Kat. III, Kat. IV, Kat. V) Zuganlenkung Zugdeichsel (Option) Bereifung (Koppelrahmen)

  • Seite 44: Konformität

    Produktbeschreibung 4.10 Konformität Richtlinien- / Normen-Bezeichnung • Die Maschine erfüllt die: Maschinen-Richtlinie 98/37/EG • EMV-Richtlinie 89/336/EWG 4.11 Erforderliche Traktor-Ausstattung Zum bestimmungsgemäßen Betreiben der Maschine muss der Trak- tor die folgenden Voraussetzungen erfüllen. Traktor-Motorleistung ab 176 KW (240 PS) SG 9000 Hydraulik Maximaler Betriebsdruck: 200 bar...

  • Seite 45: Aufbau Und Funktion

    Aufbau und Funktion Aufbau und Funktion Das folgende Kapitel informiert Sie über den Aufbau der Maschine und die Funktionen der einzelnen Bauteile. Fig. 21 Schlagkräftige 9,0 m Arbeitsbreite ergeben sich aus dem Anbau von drei Scheibengrubbern Pegasus am Koppelrahmen. Der Pegasus ist zur Stoppelbearbeitung, nicht wendenden Grundbodenbearbeitung und Saatbettbereitung auf allen Böden aus- gelegt.

  • Seite 46: Hydraulikschlauch-Leitungen

    Aufbau und Funktion Hydraulikschlauch-Leitungen WARNUNG Infektionsgefahr durch unter hohem Druck austretendes Hyd- rauliköl! Achten Sie beim An- und Abkuppeln der Hydraulikschlauch- Leitungen darauf, dass die Hydraulik-Anlage sowohl traktor- als auch maschinenseitig drucklos ist. Suchen Sie bei Verletzungen mit Hydrauliköl sofort einen Arzt auf. 5.1.1 Hydraulikschlauch-Leitungen ankuppeln WARNUNG...

  • Seite 47: Hydraulikschlauch-Leitungen Abkuppeln

    Aufbau und Funktion 5.1.2 Hydraulikschlauch-Leitungen abkuppeln 1. Verschwenken Sie den Betätigungs-Hebel am Steuergerät auf dem Traktor in Schwimm-Stellung (Neutral-Stellung). 2. Entriegeln Sie die Hydraulik-Stecker aus den Hydraulik-Muffen. 3. Sichern Sie die Hydraulik-Stecker und Hyd- raulik-Steckdosen mit den Staubschutzkap- pen gegen Verschmutzung. 4.

  • Seite 48: Flügelschare

    Aufbau und Funktion Flügelschare Breite Flügelschare (Fig. 24/1) bearbeiten den Boden auch bei flachen Arbeitstiefen im Bereich zwischen 5 und 10 cm ganzflächig. Einstellbar sind Arbeitstiefen bis 16 cm. Fig. 24 Jedes Flügelschar ist mit einer Scherschraube (Fig. 25/1) gegen Überlast gesichert. Der Eingriffswinkel des Flügelschares zum Bo- den kann durch Umstecken der Scherschraube eingestellt werden:...

  • Seite 49: Arbeitstiefe Der Flügelschare

    Aufbau und Funktion 5.2.1 Arbeitstiefe der Flügelschare Das Verstellsegment (Fig. 26/1) dient zum Ein- stellen der Arbeitstiefe. In jedem Verstellsegment stecken zwei Tiefenregulierungsbolzen, einer un- terhalb und einer oberhalb des Walzentragarms (Fig. 26/2). Der Tiefenregulierungsbolzen (Fig. 26/3) unter- halb des Walzentragarms dient zum Einstellen der Flügelschar-Arbeitstiefe (siehe Tabelle Fig.
  • Seite 50 Aufbau und Funktion Der Tiefenregulierungsbolzen (Fig. 29/2) ober- halb des Walzentragarms (Fig. 29/1) hat zwei Funktionen: 1. Ganz oben im Verstellsegment (Fig. 29/3) abgesteckt, begrenzt der Tiefenregulie- rungsbolzen (Fig. 29/2) die Bewegung des Walzentragarms (Fig. 29/1). Ohne Begrenzung schlägt der Walzentrag- arm beim Anheben der Maschine nach oben.

  • Seite 51: Planierscheiben

    Aufbau und Funktion Planierscheiben Fig. 31 Die schräg zur Fahrtrichtung angestellten Planierscheiben zerkleinern den Boden, mischen Pflanzenrückstände intensiv ein und planieren ihn anschließend. Die zweireihige Anordnung der Planierscheiben verhindert Verstop- fungen. Die gummielastisch gefederte Aufhängung der einzelnen Scheiben ermöglicht • eine Anpassung an Bodenunebenheiten •...

  • Seite 52: Arbeitstiefe Der Planierscheiben

    Aufbau und Funktion 5.3.1 Arbeitstiefe der Planierscheiben Die Arbeitstiefe der Planierscheiben wird durch die entsprechende Abstützung auf der Walze eingestellt. Das Verstellsegment (Fig. 33/1) dient zum Ein- stellen der Arbeitstiefe. Durch Umstecken des Tiefenregulierungsbol- zens (Fig. 33/2) im Verstellsegment wird die Ar- beitstiefe eingestellt (siehe Tabelle Fig.

  • Seite 53: Hubrahmen

    Aufbau und Funktion WARNUNG Den Tiefenregulierungsbolzen nach jedem Umstecken mit einem Klappstecker (Fig. 34/3) sichern. Jede Anbaumaschine besitzt 4 Verstellsegmente (Fig. 33/1). Immer gleiche Einstellungen vornehmen. Hubrahmen Der Koppelrahmen besitzt drei Hubrahmen (Fig. 36/1) zum Befestigen der Anbaumaschinen. Die Hubrahmen heben die Anbaumaschinen vor dem Wenden am Feldrand bzw.

  • Seite 54: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme In diesem Kapitel erhalten Sie Informationen • zur Inbetriebnahme Ihrer Maschine • wie Sie überprüfen können, ob Sie die Maschine an ihren Trak- tor anhängen dürfen. • Vor Inbetriebnahme der Maschine muss der Bediener die Be- triebsanleitung gelesen und verstanden haben. •...

  • Seite 55: Eignung Des Traktors Überprüfen

    Inbetriebnahme Eignung des Traktors überprüfen WARNUNG Gefahren durch Bruch beim Betrieb, unzureichende Standfestig- keit und unzureichende Lenk- und Bremsfähigkeit des Traktors bei nicht bestimmungsgemäßem Einsatz des Traktors! • Überprüfen Sie die Eignung ihres Traktors, bevor Sie die Ma- schine an den Traktor anbauen oder anhängen. Sie dürfen die Maschine nur an solche Traktoren anbauen oder anhängen, die hierfür geeignet sind.

  • Seite 56: Benötigte Daten Für Die Berechnung (Angehängte Maschine)

    Inbetriebnahme 6.1.1.1 Benötigte Daten für die Berechnung (angehängte Maschine) Fig. 37 [kg] Traktor-Leergewicht siehe Traktor Betriebsanleitung oder Fahr- zeugschein [kg] Vorderachslast des leeren Traktors [kg] Hinterachslast des leeren Traktors [kg] Frontgewicht (falls vorhanden) siehe technische Daten Frontgewicht oder wiegen [kg] Maximale Stützlast siehe Kap.

  • Seite 57: Berechnung Der Erforderlichen Mindest-Ballastierung Vorne G V Min Des Traktors Zur

    Inbetriebnahme 6.1.1.2 Berechnung der erforderlichen Mindest-Ballastierung vorne G des Traktors zur V min Gewährleistung der Lenkfähigkeit • − • • • Tragen Sie den Zahlenwert für die berechnete Mindest-Ballastierung , die an der Frontseite des Traktors benötigt wird, in die Tabelle V min (Kapitel 6.1.1.7) ein.

  • Seite 58: Tabelle

    Inbetriebnahme 6.1.1.7 Tabelle Tatsächlicher Wert laut Zulässiger Wert laut Doppelte zulässige Berechnung Traktor- Reifentragfähigkeit Betriebsanleitung (zwei Reifen) Mindest-Ballastierung Front / Heck ≤ Gesamtgewicht ≤ ≤ Vorderachslast ≤ ≤ Hinterachslast • Entnehmen Sie dem Fahrzeugschein Ihres Traktors die zulässi- gen Werte für Traktor-Gesamtgewicht, Achslasten und Reifen- tragfähigkeiten.

  • Seite 59: Voraussetzungen Für Den Betrieb Von Traktoren Mit Angehängten Maschinen

    Inbetriebnahme 6.1.2 Voraussetzungen für den Betrieb von Traktoren mit angehängten Maschinen WARNUNG Gefahren durch Bruch beim Betrieb von Bauteilen durch unzu- lässige Kombinationen von Verbindungseinrichtungen! Achten Sie darauf, • dass die Verbindungseinrichtung am Traktor eine ausreichende zulässige Stützlast für die tatsächlich vorhandene Stützlast auf- weist •...

  • Seite 60: Tatsächlichen D C -Wert Für Die Zu Kuppelnde Kombination Berechnen

    Inbetriebnahme 6.1.4 Tatsächlichen D -Wert für die zu kuppelnde Kombination berechnen WARNUNG Gefahr durch Bruch der Verbindungseinrichtungen zwischen Traktor und Maschine bei nicht bestimmungsgemäßem Einsatz des Traktors! Berechnen Sie den tatsächlichen D -Wert ihrer Kombination, bestehend aus Traktor und Maschine, um zu überprüfen, ob die Verbindungseinrichtung an ihrem Traktor den erforderlichen D -Wert aufweist.

  • Seite 61: Maschinen Ohne Eigene Bremsanlage

    Inbetriebnahme 6.1.5 Maschinen ohne eigene Bremsanlage WARNUNG Gefahren durch Quetschen, Schneiden, Erfassen, Einziehen und Stoß durch unzureichende Bremsfähigkeit des Traktors! Der Traktor muss die vom Traktor-Hersteller vorgeschriebene Brems- verzögerung auch mit der angehängten Maschine erreichen. Besitzt die Maschine keine eigene Bremsanlage, •...

  • Seite 62: Traktor / Maschine Gegen Unbeabsichtigtes Starten Und Unbeabsichtigtes Verrollen Sichern

    Inbetriebnahme Traktor / Maschine gegen unbeabsichtigtes Starten und unbeabsichtig- tes Verrollen sichern WARNUNG Gefahren durch Quetschen, Scheren, Schneiden, Abschneiden, Erfassen, Aufwickeln, Einziehen, Fangen und Stoß bei Eingrif- fen an der Maschine durch • unbeabsichtigtes Absenken der über die Dreipunkt- Hydraulik des Traktors angehobenen, ungesicherten Ma- schine •...

  • Seite 63: Maschine An- Und Abkuppeln

    Maschine an- und abkuppeln Maschine an- und abkuppeln Beachten Sie beim An- und Abkuppeln von Maschinen das Kapitel "Sicherheitshinweise für den Bediener", Seite 26. WARNUNG Quetschgefahr durch unbeabsichtigtes Starten und unbeabsich- tigtes Verrollen des Traktors und der Maschine beim An- oder Abkuppeln der Maschine! Sichern Sie Traktor und Maschine gegen unbeabsichtigtes Starten und unbeabsichtigtes Verrollen, bevor Sie zum An- oder Abkuppeln...

  • Seite 64: Koppelrahmen Am Traktor Ankuppeln

    Maschine an- und abkuppeln Koppelrahmen am Traktor ankuppeln WARNUNG Gefahren durch Bruch beim Betrieb, unzureichende Standfestig- keit und unzureichende Lenk- und Bremsfähigkeit des Traktors bei nicht bestimmungsgemäßem Einsatz des Traktors! Sie dürfen die Maschine nur an solche Traktoren anhängen, die hier- für geeignet sind.
  • Seite 65 Maschine an- und abkuppeln GEFAHR Die Unterlenker des Traktors dürfen kein Seitenspiel haben, da- mit die Maschine immer mittig hinter dem Traktor fährt und nicht hin und her schlägt! VORSICHT Maschinenanschlüsse erst dann herstellen, wenn Traktor und Maschine angekuppelt, der Traktormotor abgestellt, die Traktor- Feststellbremse angezogen und der Zündschlüssel abgezogen ist! SG 9000 BAH0026.1 01.09...

  • Seite 66: Koppelrahmen Mit Zugtraverse Am Traktor Ankuppeln

    Maschine an- und abkuppeln 7.1.1 Koppelrahmen mit Zugtraverse am Traktor ankuppeln 1. Prüfen, ob der Koppelrahmen mit 2 Unterlegkeilen (Fig. 40/1) gesichert ist. Fig. 40 WARNUNG Die Unterlegkeile erst entfernen, wenn der Koppelrahmen am Traktor angeschlossen und die Traktor-Feststellbremse ange- zogen ist.
  • Seite 67 Maschine an- und abkuppeln Arretierung geschlossen und gesichert ist (siehe Traktor Be- triebsanleitung). 9. Die Traktorunterlenker soweit anheben, bis der Stützfuß (Fig. 42/1) vom Boden freikommt. 10. Den Traktor gegen unbeabsichtigtes Starten und unbeabsichtig- tes Verrollen sichern. 11. Traktor-Feststellbremse anziehen, Traktormotor abstellen und Zündschlüssel abziehen.

  • Seite 68: Koppelrahmen Mit Zugdeichsel Am Traktor Ankuppeln

    Maschine an- und abkuppeln 7.1.2 Koppelrahmen mit Zugdeichsel am Traktor ankuppeln 1. Prüfen, ob der Koppelrahmen mit 2 Unterlegkeilen (Fig. 40/1) gesichert ist. Fig. 44 WARNUNG Die Unterlegkeile erst entfernen, wenn der Koppelrahmen am Traktor angeschlossen und die Traktor-Feststellbremse ange- zogen ist.
  • Seite 69 Maschine an- und abkuppeln Fig. 46 4. Gleichen Sie ο geringe Abweichungen durch Betätigen der Stützfußkurbel (Fig. 45/1) aus ο große Abweichungen durch Umdrehen der Zugdeichsel (Werkstattarbeit) aus (siehe Fig. 46). Die Höhe des Zugmauls variiert, durch Umdrehen der Zugdeichsel (siehe Fig.
  • Seite 70 Maschine an- und abkuppeln Prüfen Sie nach dem Kuppeln die sichere Verbindung bei selbsttäti- gen Anhängekupplungen (siehe auch Traktor-Betriebsanleitung). Sichern Sie bei nicht selbsttätigen Anhängekupplungen den Kupp- lungsbolzen nach dem Einstecken formschlüssig. 10. Den Stützfuß (Fig. 48/1) bis zum Anschlag hochkurbeln.

  • Seite 71: Hydraulikanschlüsse Zum Betätigen Des Koppelrahmens

    Maschine an- und abkuppeln 7.1.3 Hydraulikanschlüsse zum Betätigen des Koppelrahmens Die Hydraulikkupplungen säubern vor dem Anschließen am Traktor. Geringe Ölverschmutzungen durch Partikel können zum Ausfall der Hydraulik führen. Maschinenseitig (Koppelrahmen) Traktorseitig Fig. 16/… Laufrichtung Kennzeichnung Funktion einfach 1 Kabelbinder Vor- / Rücklauf Hubrahmen anheben / absenken wirkend natur...

  • Seite 72: Koppelrahmen Abkuppeln

    Maschine an- und abkuppeln Koppelrahmen abkuppeln WARNUNG Gefahren durch Quetschen, Schneiden, Erfassen, Einziehen und Stoß durch unzureichende Standfestigkeit und Umkippen der abgekuppelten Maschine! Stellen Sie die Maschine auf einer waagerechten Abstellfläche mit festem Untergrund ab. GEFAHR Niemals den Koppelrahmen vom Traktor abkuppeln, mit nur ei- ner am Heck des Koppelrahmens befestigten Anbaumaschine.
  • Seite 73 Maschine an- und abkuppeln 7. Den Koppelrahmen mit 2 Unterlegkeilen (Fig. 51/1) sichern. GEFAHR Sichern Sie die Maschine immer mit 2 Unterlegkeilen, bevor Sie die Maschine vom Traktor ab- kuppeln! Die Unterlegkeile erset- zen die Feststellbremse der Ma- schine! Fig. 51 8.

  • Seite 74: Koppelrahmen Mit Zugtraverse Abkuppeln

    Maschine an- und abkuppeln 7.2.1 Koppelrahmen mit Zugtraverse abkuppeln 1. Den Stützfuß (Fig. 53/1) festhalten und den Absteckbolzen (Fig. 53/2) entfernen. 2. Den Stützfuß ablassen und mit dem mitge- lieferten Absteckbolzen abstecken. 3. Den Absteckbolzen mit dem mitgelieferten Klappstecker (Fig. 53/3) sichern. Fig.

  • Seite 75: Koppelrahmen Mit Zugdeichsel Abkuppeln

    Maschine an- und abkuppeln 7.2.2 Koppelrahmen mit Zugdeichsel abkuppeln 1. Kurbeln Sie den Stützfuß (Fig. 56/1) soweit nach unter, bis der Koppelrahmen sicher auf dem Stützfuß steht. WARNUNG Den Maschine nur auf waagerech- tem, festem Untergrund abstellen! Achten Sie darauf, dass der Stützfuß nicht im Boden versinkt.

  • Seite 76: Die Anbaumaschinen Am Hubrahmen Ankuppeln

    Maschine an- und abkuppeln Die Anbaumaschinen am Hubrahmen ankuppeln Gefahr! Die Anbaumaschinen vor dem Ankuppeln an den Koppelwagen auf waagerechtem, festen Untergrund abstellen. Die mittlere Anbaumaschine zuerst am Hubrahmen befestigen. 1. Den Koppelrahmen am Traktor ankuppeln (siehe Kapitel „Koppelrahmen am Traktor ankuppeln“, Seite 64). 2.

  • Seite 77: Die Anbaumaschinen Abkuppeln

    Maschine an- und abkuppeln Die Anbaumaschinen abkuppeln 1. Die Koppelrahmen-Ausleger ausklappen (siehe Kap. „Koppelrahmen-Ausleger aus- / einklappen“, Seite 84). 2. Die Kombination auf einer ebenen festen Fläche abstellen. 3. Die Hubrahmen entsichern und absenken (siehe Kapitel „Hubrahmen entsichern und absenken“, Seite 87). 4.

  • Seite 78: Einstellungen

    Einstellungen Einstellungen WARNUNG Gefahren durch Quetschen, Scheren, Schneiden, Abschneiden, Erfassen, Aufwickeln, Einziehen, Fangen und Stoß durch • unbeabsichtigtes Absenken der über die Dreipunkt- Hydraulik des Traktors angehobenen Maschine. • unbeabsichtigtes Absenken angehobener, ungesicherter Maschinenteile. • unbeabsichtigtes Starten und unbeabsichtigtes Verrollen der Traktor-Maschine-Kombination.

  • Seite 79: Arbeitstiefe Der Flügelschare Einstellen

    Einstellungen Arbeitstiefe der Flügelschare einstellen 1. Die Hubrahmen anheben und sichern (siehe Kapitel „Hubrahmen anheben und si- chern“, Seite 87). 2. Den Tiefenregulierungsbolzen (Fig. 60/1) unterhalb des Walzentragarms (Fig. 60/2) abstecken (siehe Kapitel „Arbeitstiefe der Flügelschare“, Seite 49). 3. Den Tiefenregulierungsbolzen mit einem Klappstecker sichern.

  • Seite 80: Arbeitstiefe Der Planierscheiben Einstellen

    Einstellungen Arbeitstiefe der Planierscheiben einstellen 1. Die Hubrahmen anheben und sichern (siehe Kapitel „Hubrahmen anheben und si- chern“, Seite 87). 2. Den Tiefenregulierungsbolzen (Fig. 62/1) oberhalb des Walzentragarms (Fig. 62/2) abstecken (siehe Kapitel „Arbeitstiefe der Planierscheiben“, Seite 52). 3. Den Tiefenregulierungsbolzen mit einem Klappstecker sichern.

  • Seite 81: Transportfahrten

    Transportfahrten Transportfahrten • Der Transport auf öffentlichen Straßen und Wegen ist nicht ges- tattet. Die zulässige Transportbreite von 3,0 m wird überschrit- ten. • Die zulässige Höchstgeschwindigkeit der Maschine auf nicht öf- fentlichen Straßen und Wegen beträgt 25 km/h. Insbesondere auf schlechten Straßen oder Wegen darf nur mit wesentlich geringerer Geschwindigkeit als angegeben gefahren werden.
  • Seite 82 Transportfahrten WARNUNG Gefahren durch Bruch beim Betrieb, unzureichende Standfestig- keit und unzureichende Lenk- und Bremsfähigkeit des Traktors bei nicht bestimmungsgemäßem Einsatz des Traktors! Diese Gefährdungen verursachen schwerste Verletzungen bis hin zum Tod. Beachten Sie die zulässigen Achs- und Stützlasten des Traktors. WARNUNG Sturzgefahr von der Maschine beim unerlaubten Mitfahren! Verboten ist das Mitfahren von Personen auf der Maschine und/oder...

  • Seite 83: Einsatz Der Maschine

    Einsatz der Maschine Einsatz der Maschine Beachten Sie beim Einsatz der Maschine die Hinweise der Kapitel • "Warnbildzeichen und sonstige Kennzeichnungen an der Ma- schine", ab Seite 17 und • "Sicherheitshinweise für den Bediener", Seite 26. Das Beachten dieser Hinweise dient Ihrer Sicherheit. WARNUNG Gefahren durch Bruch beim Betrieb, unzureichende Standfestig- keit und unzureichende Lenk- und Bremsfähigkeit des Traktors...

  • Seite 84: Koppelrahmen-Ausleger Aus- / Einklappen

    Einsatz der Maschine 10.1 Koppelrahmen-Ausleger aus- / einklappen GEFAHR Verweisen Sie Personen aus dem Schwenkbereich der Koppel- rahmen-Ausleger, bevor Sie die Koppelrahmen-Ausleger aus- und einklappen! Vor dem Aus- und Einklappen der Koppelrahmen-Ausleger • Traktor und Maschine auf ebener Fläche gerade ausrichten •...
  • Seite 85 Einsatz der Maschine 5. Das Steuergerät 2 betätigen, bei gezoge- nem Ventilhebel (Fig. 66/1). → Die Ausleger-Aufnahme (Fig. 67/1) schwenkt nach unten. Das Steuergerät 2 solange betätigen, bis die Ausleger-Aufnahme (Fig. 67/1) vollkommen abgesenkt ist. Fig. 67 6. Das Seil des Ventilhebels (Fig. 66/1) entspannen. →...

  • Seite 86: Koppelrahmen-Ausleger Einklappen

    Einsatz der Maschine 10.1.2 Koppelrahmen-Ausleger einklappen 1. Die Hubrahmen anheben und sichern (siehe Kapitel „Hubrahmen anheben und sichern“, Seite 87). 2. Die Kombination auf einem ebenen Feld gerade ausrichten. 3. Die Traktor-Feststellbremse anziehen. 1. Am Seil (Verriegelungshaken 2) ziehen. → Die Verriegelungshaken 2 (Fig. 69/1) öff- nen.

  • Seite 87: Hubrahmen Anheben Und Sichern

    Einsatz der Maschine 10.2 Hubrahmen anheben und sichern 1. Personen aus dem Gefahrenbereich verweisen. 2. Das Steuerventil 1 betätigen. → Die Hubrahmen heben die angebauten Maschinen an. 3. Traktor-Feststellbremse anziehen, Traktormotor abstellen und Zündschlüssel abziehen. 4. Das Absperrventil (Fig. 72/1) schließen. →...

  • Seite 88: Arbeitsbeginn

    Einsatz der Maschine 10.4 Arbeitsbeginn GEFAHR Personen aus dem Gefahrenbereich der Maschine verweisen, dazu zählen insbesondere • der Schwenkbereich der Koppelrahmen-Ausleger • der Schwenkbereich der Hubrahmen. GEFAHR Die Traktor-Steuergeräte nur in der Traktorkabine betätigen. 1. Personen aus dem Gefahrenbereich der Maschine verweisen. 2.
  • Seite 89 alle Typen: 7. Mit dem Traktor anfahren. 8. Die Arbeit der Flügelschare und Planier- scheiben anfangs kontrollieren ggf. die Ein- stellungen korrigieren. Fig. 75 Vor Kurvenfahrten, z.B. am Vorgewende, die angebauten Maschinen anheben, zur Vermeidung von Querbelastungen der Werkzeuge. Wenden am Feldende 1.

  • Seite 90: Reinigen, Warten Und Instandhalten

    Reinigen, Warten und Instandhalten Reinigen, Warten und Instandhalten WARNUNG Gefahren durch Quetschen, Scheren, Schneiden, Abschneiden, Erfassen, Aufwickeln, Einziehen, Fangen und Stoß durch • unbeabsichtigtes Absenken der über die Dreipunkt- Hydraulik des Traktors angehobenen Maschine • unbeabsichtigtes Absenken angehobener, ungesicherter Maschinenteile •...

  • Seite 91: Maschine Reinigen

    Reinigen, Warten und Instandhalten 12.2 Maschine reinigen Die Maschine vor dem Reinigen sichern (siehe Kap. 12.1, Seite 90) • Überwachen Sie Hydraulikschlauch-Leitungen besonders sorg- fältig! • Behandeln Sie Hydraulikschlauch-Leitungen niemals mit Benzin, Benzol, Petroleum oder Mineralölen. • Schmieren Sie die Maschine nach der Reinigung ab, insbeson- dere nach der Reinigung mit einem Hochdruckreiniger / Dampf- strahler oder fettlöslichen Mitteln.

  • Seite 92: Schmiervorschrift

    Reinigen, Warten und Instandhalten 12.3 Schmiervorschrift GEFAHR Traktor-Feststellbremse anziehen, Traktormotor abstellen und Zündschlüssel abziehen. Die Maschine vor dem Abschmieren sichern (siehe Kap. 12.1, Seite 90). Die Maschine nach Angaben des Herstellers abschmieren. Schmiernippel und Fettpresse vor dem Abschmieren sorgfältig reini- gen, damit kein Schmutz in die Lager hineingepresst wird.

  • Seite 93: Schmierstellen - Übersicht Koppelrahmen

    Reinigen, Warten und Instandhalten 12.3.2 Schmierstellen – Übersicht Koppelrahmen KR 9002 Anzahl Schmiernippel Schmierintervall Fig. 79/1 25 h Fig. 80/1 25 h Fig. 80/2 25 h Fig. 81/1 25 h Fig. 82/1 25 h Fig. 83/1 25 h Fig. 84/1 25 h Fig.
  • Seite 94 Reinigen, Warten und Instandhalten Fig. 83 Fig. 84 SG 9000 BAH0026.1 01.09...

  • Seite 95: Wartungsplan - Übersicht Koppelrahmen

    Reinigen, Warten und Instandhalten 12.4 Wartungsplan – Übersicht Koppelrahmen Führen Sie die Wartungs-Intervalle nach der zuerst erreichten Frist durch. Vorrang haben die Zeitabstände, Laufleistungen oder Wartungs- Intervalle der eventuell mitgelieferten Fremd-Dokumentation. Vor Inbetriebnahme Fachwerkstatt Hydraulikschlauch-Leitungen kon- Kap. 12.5 trollieren und warten. Diese Inspektion ist vom Betreiber zu protokollieren.

  • Seite 96: Rad- Und Nabenschrauben Nachziehen (Fachwerkstatt)

    Reinigen, Warten und Instandhalten 12.4.1 Rad- und Nabenschrauben nachziehen (Fachwerkstatt) Ziehen Sie die Rad- und Nabenschrauben nach und prüfen Sie auf Einhaltung der Anziehdrehmomente (siehe Tabelle Fig. 85). Prüfintervalle beachten (siehe Kap. Wartungsplan – Übersicht Koppelrahmen, Seite 95). Anzieh- Schraube drehmoment Radbolzen 325 Nm...

  • Seite 97: Hydraulik Anlage

    Sachkundigen auf ihren arbeitssicheren Zu- stand prüfen! • Tauschen Sie Hydraulikschlauch-Leitungen bei Beschädigungen und Alterung aus! Verwenden Sie nur Original- AMAZONE Hydraulikschlauch-Leitungen! • Die Verwendungsdauer der Hydraulikschlauch-Leitungen sollte sechs Jahre nicht überschreiten, einschließlich einer eventuellen Lagerzeit von höchstens zwei Jahren. Auch bei sachgemäßer Lagerung und zulässiger Beanspruchung unterliegen Schläuche...

  • Seite 98: Kennzeichnung Von Hydraulikschlauch-Leitungen

    Reinigen, Warten und Instandhalten 12.5.1 Kennzeichnung von Hydraulikschlauch-Leitungen Die Armatur-Kennzeichnung liefert folgende Informationen: Fig. 87/... (1) Kennzeichen des Herstellers der Hydraulik- schlauch-Leitung (A1HF) (2) Herstelldatum der Hydraulikschlauch- Leitung (08/02 = Jahr / Monat = Februar 2008) (3) Maximal zulässiger Betriebsdruck (210 BAR).

  • Seite 99: Ein- Und Ausbau Von Hydraulikschlauch-Leitungen

    Reinigen, Warten und Instandhalten • Herauswandern des Schlauchs aus der Armatur. • Korrosion der Armatur, die die Funktion und Festigkeit mindern. • Anforderungen an den Einbau nicht beachtet. • Die Verwendungsdauer von 6 Jahren ist überschritten. Ent- scheidend ist das Herstelldatum der Hydraulikschlauch-Leitung auf der Armatur plus 6 Jahre.

  • Seite 100: Scherschraube Ersetzen

    Reinigen, Warten und Instandhalten 12.6 Scherschraube ersetzen Jedes Flügelschar ist mit einer Scherschraube (Fig. 88/1) gegen Überlast gesichert. Als Ersatz nur Original-Scherschrau- ben verwenden (siehe -online-Ersatzteil- liste). Fig. 88 12.7 Unter- und Oberlenkerbolzen WARNUNG Gefahren durch Quetschen, Erfassen, Fangen und Stoß entste- hen für Personen, wenn sich die Maschine unbeabsichtigt vom Traktor löst! Kontrollieren Sie die Unter- und Oberlenkerbolzen bei jedem Kuppeln...

  • Seite 101: Schrauben-Anzugsmomente

    Reinigen, Warten und Instandhalten 12.8 Schrauben-Anzugsmomente Anzugs-Momente [Nm] Schlüsselweite in Abhängigkeit der Schrauben-/Muttern-Güteklasse Gewinde [mm] 10.9 12.9 M 8x1 M 10 16 (17) M 10x1 M 12 18 (19) M 12x1,5 M 14 M 14x1,5 M 16 M 16x1,5 M 18 M 18x1,5 M 20 M 20x1,5...

  • Seite 102: Hydraulikplan Koppelrahmen (Ohne Anbaumaschinen)

    Hydraulikplan Koppelrahmen (ohne Anbaumaschinen) Hydraulikplan Koppelrahmen (ohne Anbaumaschinen) Fig. 89/… Bezeichnung Hydr.-Zylinder links (Hubrahmen 1) Hydr.-Zylinder rechts (Hubrahmen 1) Hydr.-Zylinder links (Hubrahmen 2) Hydr.-Zylinder rechts (Hubrahmen 2) Hydr.-Zylinder links (Hubrahmen 3) Hydr.-Zylinder rechts (Hubrahmen 3) Hydr.-Zylinder (Ausleger-Aufnahme) Hydr.-Zylinder (Auslegerklappung links) Hydr.-Zylinder (Auslegerklappung rechts) 6/2-Wegeventil 1x Kabelbinder natur...
  • Seite 103 Hydraulikplan Koppelrahmen (ohne Anbaumaschinen) Fig. 89 SG 9000 BAH0026.1 01.09...
  • Seite 104 SG 9000 BAH0026.1 01.09...
