Lors de la mise en service suivre les instructions sur l'emploi dans
les zones explosives.
Fonctionnement et caractéristiques
L'Airbox AS-i est un esclave dans le réseau AS-i (profil AS-i S 7.F). Il éta-
blit la communication entre le maître et les deux doubles capteurs et
les deux distributeurs pneumatiques.
• Tension d'alimentation 26,5...31,6V DC
• Consommation < 170mA
• Courant de sortie total pour toutes les entrées 100mA
• Connexion embrochable M12 pour les capteurs
• Raccordement AS-i via le module de câblage EMS
• Raccord pneumatique via le système Legris 3000 / 8mm, calibrage
extérieur selon la norme CETOP RP 54 P
• Fonctionnement avec de l'air comprimé de 2 à 8 bar. (Des pics de
pression >8bar peuvent causer des défauts d'étanchéité permanents
et des dommages irréversibles à l'AirBox).

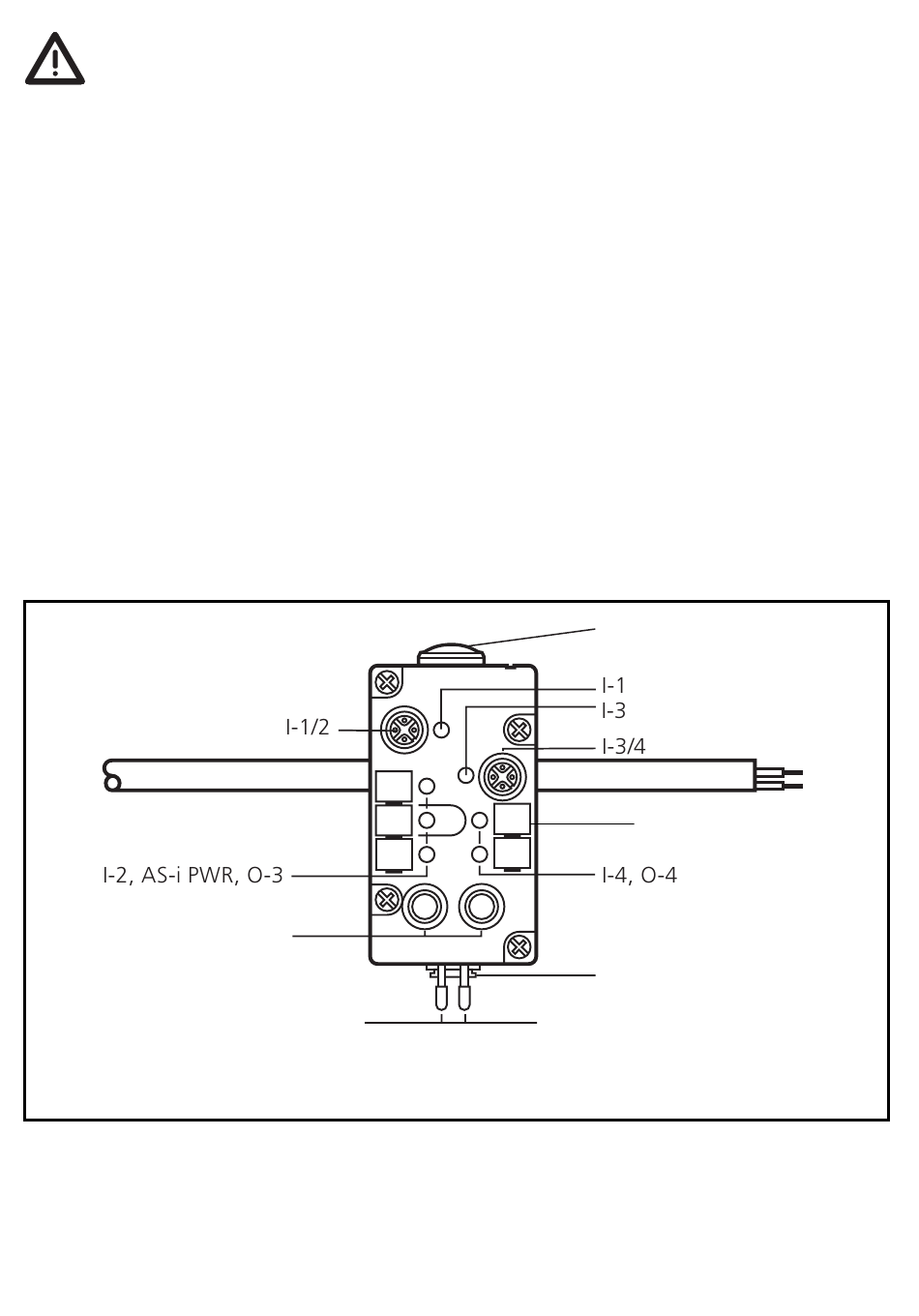

câble plat AS-i jaune
distributeurs
pneumatiques O-3/O-4
commande manuelle 1
pour O-3
Montage
Affectation de l'adresse à l'aide de l'unité d'adressage.
Monter le module sur l'unité d'adressage. Affecter une adresse libre
entre 1 et 31; à la livraison l'adresse est 0.
10
échappement 3 [R]
étiquette
air comprimé 1 [R]
commande manuelle 2
pour O-4
