Inhaltszusammenfassung für IFM Electronic ecomat 300 AC1318

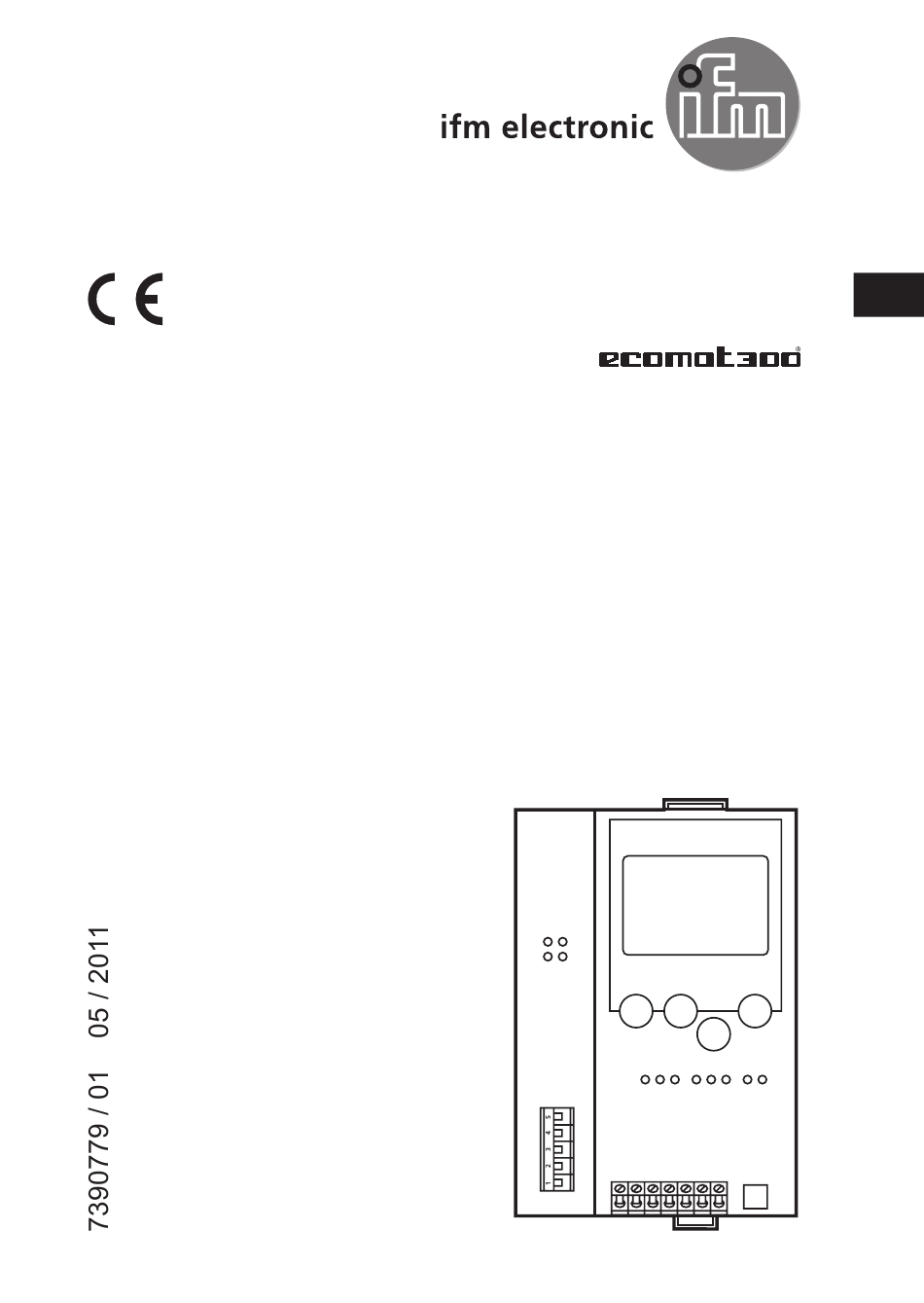

- Seite 1 Montageanleitung AS-i Controller AC1318 AC1324...
- Seite 2 Inhalt 1 Bestimmungsgemäße Verwendung ..............2 2 Programmierschnittstelle RS232C...............2 3 DeviceNet-Schnittstelle..................3 4 Montage .......................3 5 Elektrischer Anschluss ..................3 6 Bedien- und Anzeigeelemente ................4 6.1 LED-Anzeigen und Anschlussbelegung ............5 6.2 Kontrasteinstellung ..................6 7 Betrieb .........................6 7.1 Menü-Übersicht .....................6 7.2 Menü-Navigation ...................7 1 Bestimmungsgemäße Verwendung • Der Controller (AC1318 / AC1324) integriert einen bzw.
- Seite 3 3 DeviceNet-Schnittstelle • Baudrate 125 k, 250 k und 500 kbit/s • max. Entfernung zwischen Controller und Host: abhängig von der Baudrate • Potentialtrennung zur Controller -Versorgung • bis zu 64 parallel geschaltete Controller • Steckerbelegung: Pin 1: V-; Pin 2: CAN_L; Pin 3: Shield; Pin 4: CAN_H; Pin 5: V+ 4 Montage Befestigen Sie den Controller auf einer 35 mm-Profilschiene, die elektrisch eine...
- Seite 4 6 Bedien- und Anzeigeelemente Sie werden von drei Diagnose-LEDs auf dem Controller über den Zustand des Masters (AC1318) / der Master (AC1324) und der angeschlossenen Systeme informiert: LED PWR/COM leuchtet AS-i Spannung vorhanden, mindestens ein Slave wurde erkannt LED PWR/COM blinkt AS-i Spannung vorhanden, es wurde aber kein Slave korrekt erkannt LED PROJ leuchtet...
- Seite 5 6.1 LED-Anzeigen und Anschlussbelegung ASI2 ASI1 RS232C 1: Display 2: DeviceNet 3: Network Status 4: Module Status 5: reserviert 6: reserviert 7: Tasten 8: nur AC1324 9: DeviceNet Schnittstelle...
- Seite 6 6.2 Kontrasteinstellung Sie können den Kontrast direkt durch gleichzeitiges Drücken der rechten Taste mit der ∆-Taste (Darstellung ist zu hell) bzw. der ∇-Taste (...zu dunkel) verstellen. 1: Kontrast erhöhen 2: Kontrast verringern 7 Betrieb 7.1 Menü-Übersicht Sie erreichen das Hauptmenü, indem Sie im Startdisplay die linke Taste "MENU"...
- Seite 7 Sie navigieren innerhalb eines Menü- punktes, indem Sie die Tasten ∆ oder ∇ drücken. Drücken Sie die Tasten gleichzeitig, um zwischen deutschem und englischem Menü zu wechseln. 2: Navigations-Tasten 7.2 Menü-Navigation Slave Lists (Prüfen der Adressen der angeschlossenen AS-i Slaves) ∇...
- Seite 8 PLC Setup (Die Nutzung der integrierten SPS ist optional) ∇ Aktivieren oder Deaktivieren des Gatewaymodus (keine SPS verwendet) ∇ Starten oder Stoppen der SPS im Controller (falls verwendet) PLC Info (Anzeige Anwenderprogramm-Name, Autor, Datum) Master Setup (AS-i Masterflags) ∇ Die aktuelle AS-i Konfiguration einlesen (Config all) ∇...
- Seite 9 Fieldbus Setup ∇ Eingabe der DeviceNet Node-Adresse des Controllers ∇ Eingabe der Baudrate des Controllers ∇ Eingabe der Modullängen: Modul 1 = Digitale Eingänge Master 1A Modul 2 = Digitale Ausgänge Master 1A Modul 3 = Digitale Eingänge Master 2A Modul 4 = Digitale Ausgänge Master 2A Modul 5 = Digitale Eingänge Master 1B Modul 6 = Digitale Ausgänge Master 1B...
