Anschluss; Kurzschlussschutz; 10. Übertemperaturschutz - Jung UD 1255 REG Bedienungsanleitung

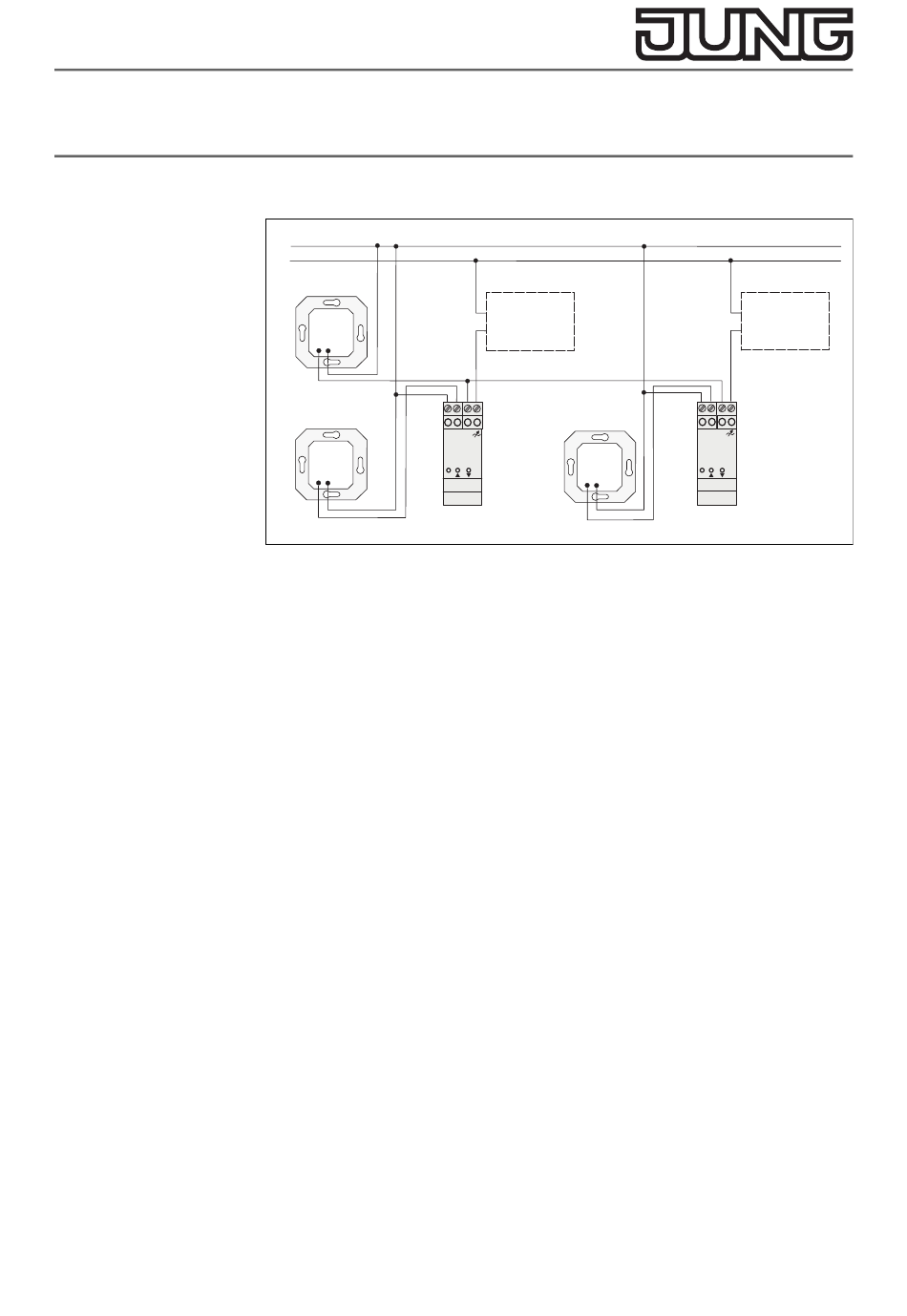

8. Anschluss

9. Kurzschlussschutz

10. Übertemperaturschutz
L
N
(6)
1 L
(4)
1 L
(4) Lokale Nebenstelle
(5) Universaldimmer REG
(6) Zentrale Nebenstelle
(7) Last
• Betrieb im Phasenabschnitt (Kapazitive Last, ohmsche Last):
Abschaltung mit automatischem Wiederanlauf nach Kurzschlussbeseitigung
innerhalb von 7 s. Besteht der Kurzschluss länger als 7 s bleibende Abschal-
tung bis zum manuellen Wiedereinschalten des Dimmers.
• Betrieb im Phasenanschnitt (induktive Last):
Abschaltung mit automatischem Wiederanlauf nach Kurzschlussbeseitigung
innerhalb von 100 ms. Besteht der Kurzschluss länger als 100 ms bleibende
Abschaltung bis zum manuellen Wiedereinschalten des Dimmers.
Bei zu hoher Umgebungstemperatur schaltet das Gerät ab.
Nach Abkühlung muss das Gerät neu eingeschaltet werden.
N
(7)
AC 230 V
L
L 1 Z
(5)
(4)
1 L
Universaldimmer REG
Art.-Nr. UD 1255 REG
AC 230 V ~ 50/60 Hz
N
(7)
AC 230 V
L
L 1 Z
(5)
6
