Licht-Management
Dimmstation Universal
Dimmstation Universal
Art.-Nr. UDS 4 REGHE
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Auch bei ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Keine Leuchten mit integriertem Dimmer anschließen. Gerät kann beschädigt werden.
Keine LED- oder Kompaktleuchtstofflampen anschließen, die nicht ausdrücklich zum
Dimmen geeignet sind. Gerät kann beschädigt werden.
Brandgefahr. Bei Betrieb mit induktiven Trafos jeden Trafo entsprechend den
Herstellerangaben primärseitig absichern. Nur Sicherheitstransformatoren nach
EN 61558-2-6 (VDE 0570 Teil 2-6) verwenden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

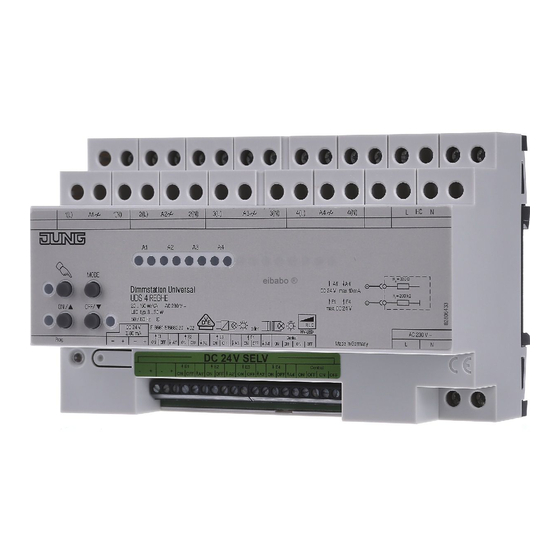

2 Geräteaufbau

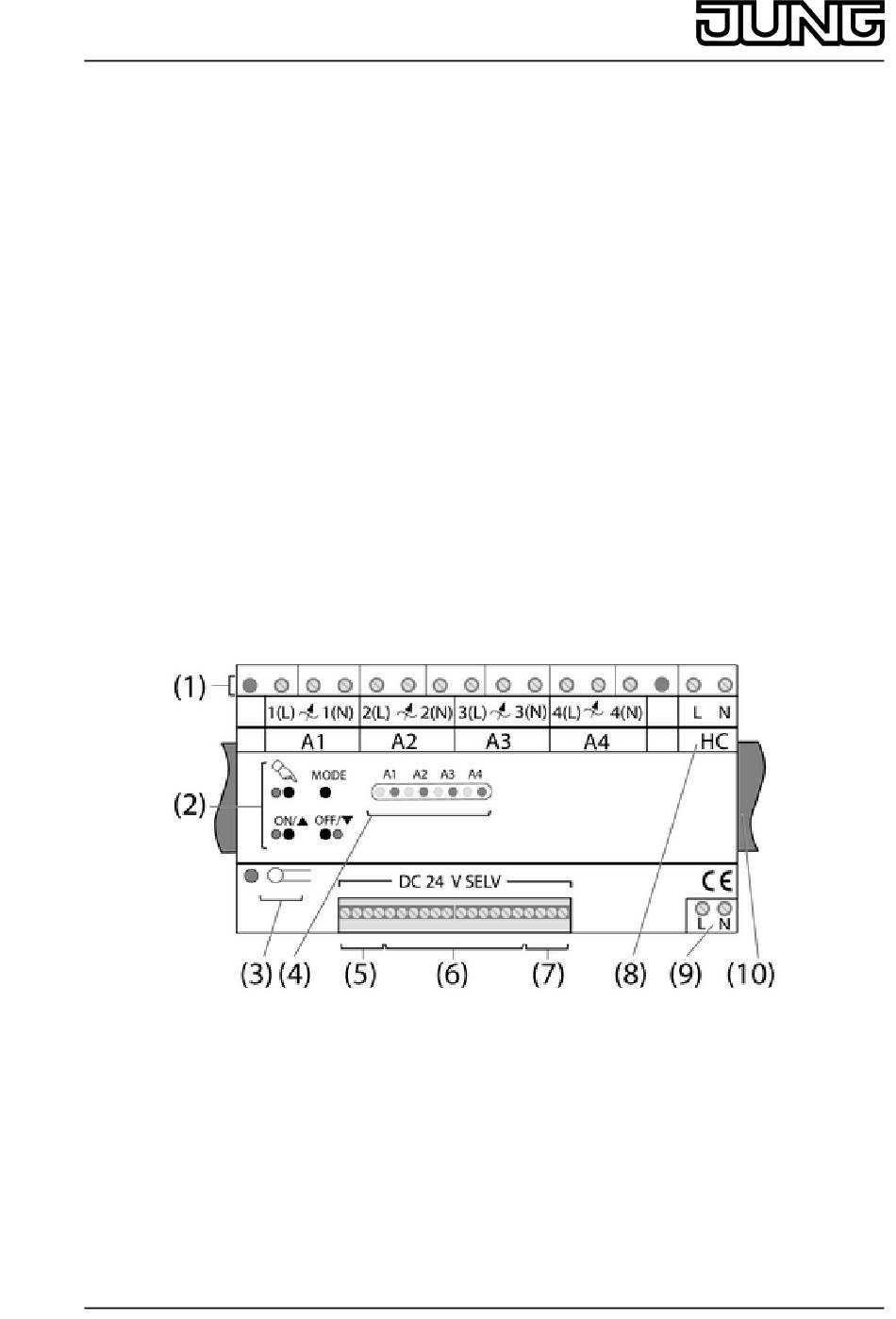

(1) Lastausgänge A1...A4
(2) Tastenfeld für Vor-Ort-Bedienung
(3) Taste Prog, LED Prog
(4) Status-LED Lastausgänge A1...A4
(5) Anschluss Bedienstellen oder Steuerspannung
(6) Ansteuerausgänge A1'...A4' / Schalteingänge E1 ON/OFF...E4 ON/OFF
(7) Anschluss Zentralfunktion Central ON/OFF
(8) Anschluss Hotelcardschalter
(9) Anschluss Netzversorgung
82577213
J:0082577213
Bild 1: Geräteaufbau
1/19
10.12.2013
Werbung
Verwandte Anleitungen für Jung UDS 4 REGHE
Inhaltszusammenfassung für Jung UDS 4 REGHE
- Seite 1 Licht-Management Dimmstation Universal Dimmstation Universal Art.-Nr. UDS 4 REGHE Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder...
- Seite 2 Licht-Management Dimmstation Universal (10) DIN-Hutschiene Bedeutung der LED im Normalbetrieb Status-LED (4) rot und grün leuchten Initialisierung Lastausgang läuft Status-LED (4) grün leuchtet Lastausgang eingeschaltet Status-LED (4) grün aus Lastausgang ausgeschaltet Status-LED (4) rot blinkt Bedienung Lastausgang über Bedienstelle oder Übertemperatur Lastausgang Status LED (4) rot und grün blinken Kurzschluss Lastausgang...
-
Seite 3: Bedienung
Licht-Management Dimmstation Universal i Flackern der angeschlossenen Leuchtmittel durch Unterschreiten der angegebenen Mindestlast oder durch Rundsteuerimpulse der Elektrizitätswerke möglich. Dies sind keine Mängel des Gerätes. i Kurzzeitiges Flackern bei Lasterkennung von ohmschen Lasten. Während der Lasterkennung ist keine Bedienung möglich. Verhalten bei Ausfall und Wiederkehr der Netzversogung Fällt nur die Netzversorgung aus, bleiben die Zustände der Lastausgänge zunächst erhalten. - Seite 4 Licht-Management Dimmstation Universal (15) Taste MODE : Programmiermodus (16) Taste OFF/o: Bedienen Lastausgang oder Auswahl Master/Slave (17) LED OFF/o: Rückmelde-LED Bedienen Lastausgang i Ist ein Hotelcardschalter angeschlossen, kann die Dimmstation nur mit eingelegter Hotelcard bedient werden. Vor-Ort-Bedienung einschalten Taste c (11) kurz betätigen. Rote Status-LED A1 (4) leuchtet, LED c (12) leuchtet.
- Seite 5 Licht-Management Dimmstation Universal i Ein erneutes speichern der Einschalthelligkeit überschreibt den alten Wert. Lastausgänge zentral schalten Alle Lastausgänge denen die Zentralfunktion zugewiesen ist können gemeinsam geschaltet werden. Solange Taste Mode gedrückt wird, ist von der Bedienung eines Lastausganges auf Zentralbedienung umgeschaltet. Vor-Ort-Bedienung ist eingeschaltet.
- Seite 6 Licht-Management Dimmstation Universal i Beim Betrieb von mehreren Dimmern oder Leistungszusätzen in einer Unterverteilung zwischen den Geräten einen Abstand von 1 TE, ca. 18 mm, einhalten, um eine Überhitzung zu vermeiden. Gerät auf Hutschiene montieren. Anschluss: für Betrieb mit unabhängigen Lastausgängen Bild 3: Anschlussbeispiel Netzversorgung, Hotelcardschalter und Lasten Netzversorgung anschließen (Bild 3).
- Seite 7 Licht-Management Dimmstation Universal Hotelcardschalter gemäß Anschlussbeispiel anschließen (Bild 4). i Wird kein Hotelcardschalter verwendet, Außenleiter und Neutralleiter der Netzversorgung zusätzlich an die Anschlüsse für Hotelcardschalter HC anschließen. Alle Lastausgänge sind ausgeschaltet. Lastausgänge sind noch nicht angeschlossen. GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen.
- Seite 8 Licht-Management Dimmstation Universal Lasten an parallelgeschaltete Lastausgänge anschließen Bild 4: Anschlussbeispiel Lastausgänge parallelgeschaltet VORSICHT! Zerstörungsgefahr von parallelgeschalteten Lastausgängen bei falscher Geräteeinstellung. Dimmer und Lasten können zerstört werden. Vor Anschluss der Lasten an die Lastausgänge Master und Slave festlegen. VORSICHT! Zerstörungsgefahr. Bei Anschluss parallelgeschalteter Ausgänge an unterschiedliche Außenleiter werden 400 V kurzgeschlossen.
- Seite 9 Licht-Management Dimmstation Universal Beispiel Lastausgang Anschlussleistung 20...150 W/VA A1+A2 150...240 W/VA A1+A2+A3 150...360 W/VA A1+A2+A3+A4 150...480 W/VA i An parallelgeschaltete Ausgänge keine HV-LED- oder Kompaktleuchtstofflampen anschließen. i Tronic- und induktive Trafos nicht gemeinsam am selben Ausgang anschließen. Lasten gemäß Anschlussbeispiel anschließen. Bedienstelle anschließen Die Bedienung erfolgt mit den unter Zubehör genannten Geräten.
- Seite 10 Licht-Management Dimmstation Universal Bild 6: Anschlussbeispiel Sensormodul oder Tastsensor-Modul Bild 7: Anschlussbeispiel unbeleuchtete Installationstaster (18) Tastsensor 24 V / Tastsensor-Modul 24 V (19) Sensormodul / Tastsensor-Modul (20) unbeleuchteter Installationstaster Bedienung von zwei Dimmstationen mit einem Sensormodul oder Tastsensor-Modul Sensormodule oder Tastsensor-Module können zwei Dimmstationen gemeinsam bedienen. Dazu sind die beiden Dimmstationen parallel zu schalten.
- Seite 11 Licht-Management Dimmstation Universal Bild 8: Anschlussbeispiel ein Sensormodul oder Tastsensor-Modul an zwei Dimmstationen Sensormodul oder Tastsensor-Modul gemäß Anschlussbeispiel an die Dimmstationen anschließen (Bild 8). i Netzversorgung der Dimmstationen an gleichen Außenleiter anschliessen. i Auch an parallelgeschaltete Dimmstationen dürfen nur vier Sensormodule oder Tastsensor-Module angeschlossen werden.
- Seite 12 Licht-Management Dimmstation Universal Anschlussbeispiel Zentralfunktion. Hier schaltet Kanal 7 des Tastsensors Zentral AUS und Kanal 8 Zentral EIN. Bild 10: Anschlussbeispiel Zentral EIN Zentral AUS Tastsensor 24 V gemäß Anschlussbeispiel (Bild 9) oder (Bild 10) anschließen. i Die Rückmelde LED der Tastsensoren 24 V werden nur an die Ansteuerausgänge einer Dimmstation angeschlossen.
- Seite 13 Licht-Management Dimmstation Universal Dimmprizip der Lastausgänge A1...A4 einstellen VORSICHT! Zerstörungsgefahr beim Betrieb von induktiven Trafos in Einstellung Phasenanschnitt. Dimmer und Trafo können zerstört werden. Für induktive Trafos nur Einstellung Universal verwenden. Im Auslieferungszustand sind alle Ausgänge auf Universal eingestellt. Universal: grüne und rote Status-LED (4) Automatisches Einmessen auf die Last, leuchten Dimmprinzip phasenanschnitt oder...
- Seite 14 Licht-Management Dimmstation Universal Gegebenenfalls Taste Mode drücken um zum nächsten Lastausgang zu wechseln. Grüne und rote Status-LED (4) des nächsten Lastausganges blinken. Taste c (11) kurz drücken. Lastausgang wird neu initialisiert. Der Vorgang ist abgeschlossen wenn die grüne und rote Status-LED (4) des Lastausganges leuchten.
- Seite 15 Licht-Management Dimmstation Universal Geräteadresse einstellen Werden zwei Dimmstationen parallel geschaltet, muss vor der Inbetriebnahme der Sensormodule oder Tastsensor-Module die Geräteadresse einer Dimmstation umprogrammiert werden. Im Auslieferungszustand hat jede Dimmstation die Geräteadresse 1. Sensormondule oder Tastsensor-Module sind angeschlossen. Tasten ON/n und OFF/o für ca. 3 Sekunden gleichzeitig drücken. LED c (12) leuchtet.
- Seite 16 Licht-Management Dimmstation Universal LED ON/n (14) und OFF/o (17) blinken. Abhängig von der Länge der Abdimmfunktion leuchten die grünen und roten Status-LED vom Ausgang A1...A3. Taste Prog (3) länger 20 Sekunden drücken. Nach 20 Sekunden werden die Werkseinstellungen der Dimmstation eingestellt. Alle Status-LED leuchten.
-
Seite 17: Hilfe Im Problemfall
Licht-Management Dimmstation Universal eindrähtig 0,5 ... 4 mm² feindrähtig mit Aderendhülse 0,14 ... 2,5 mm² feindrähtig ohne Aderendhülse 0,34 ... 4 mm² Ansteuerausgänge/Schalteingänge/Bedienstellen eindrähtig 1,5 mm² feindrähtig mit Aderendhülse 0,75 mm² feindrähtig ohne Aderendhülse 1 mm² Lastausgänge A1...A4 Kontaktart ε Gesamtlänge Lastleitung pro Kanal 100 m Anschlussleistung pro Lastausgang... - Seite 18 Licht-Management Dimmstation Universal Lampen gegen anderen Typ tauschen. Lastausgang schaltet Last aus und lässt sich nicht wieder einschalten. Ursache 1: Übertemperaturschutz hat ausgelöst, rote Status-LED (4) des entsprechenden Lastausganges blinkt.. Lastausgang vom Netz trennen, dazu zugehörigen Leitungsschutzschalter ausschalten. Angeschlossene Last reduzieren. LED-Phasenabschnitt: Angeschlossene Last reduzieren.
-
Seite 19: Gewährleistung
Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt dienen, behalten wir uns vor. Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät mit einer Fehlerbeschreibung an unser Service Center. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle Telefon: +49.23 55.8 06-0 Telefax: +49.23 55.8 06-2 04...
