Licht-Management

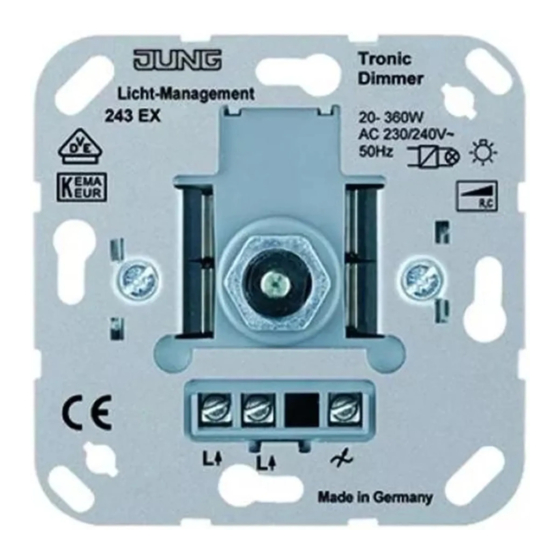

Tronic Dimmer
Tronic Dimmer
Art.-Nr.: 243 EX
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Auch bei ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
(1) Dimmer
(2) Rahmen
(3) Zentralplatte
(4) Einstellknopf
(5) Schraubklemmen
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Schalten und Dimmen von Glühlampen, HV-Halogenlampen sowie Tronic-Trafos mit
Halogenlampen
-
Geeignet für Mischbetrieb bis zur angegebenen Gesamtleistung (siehe Kapitel Technische
Daten)
-
Montage in Gerätedose nach DIN 49073
i Kein Betrieb mit induktiven Trafos.
32542423
J:0082542423

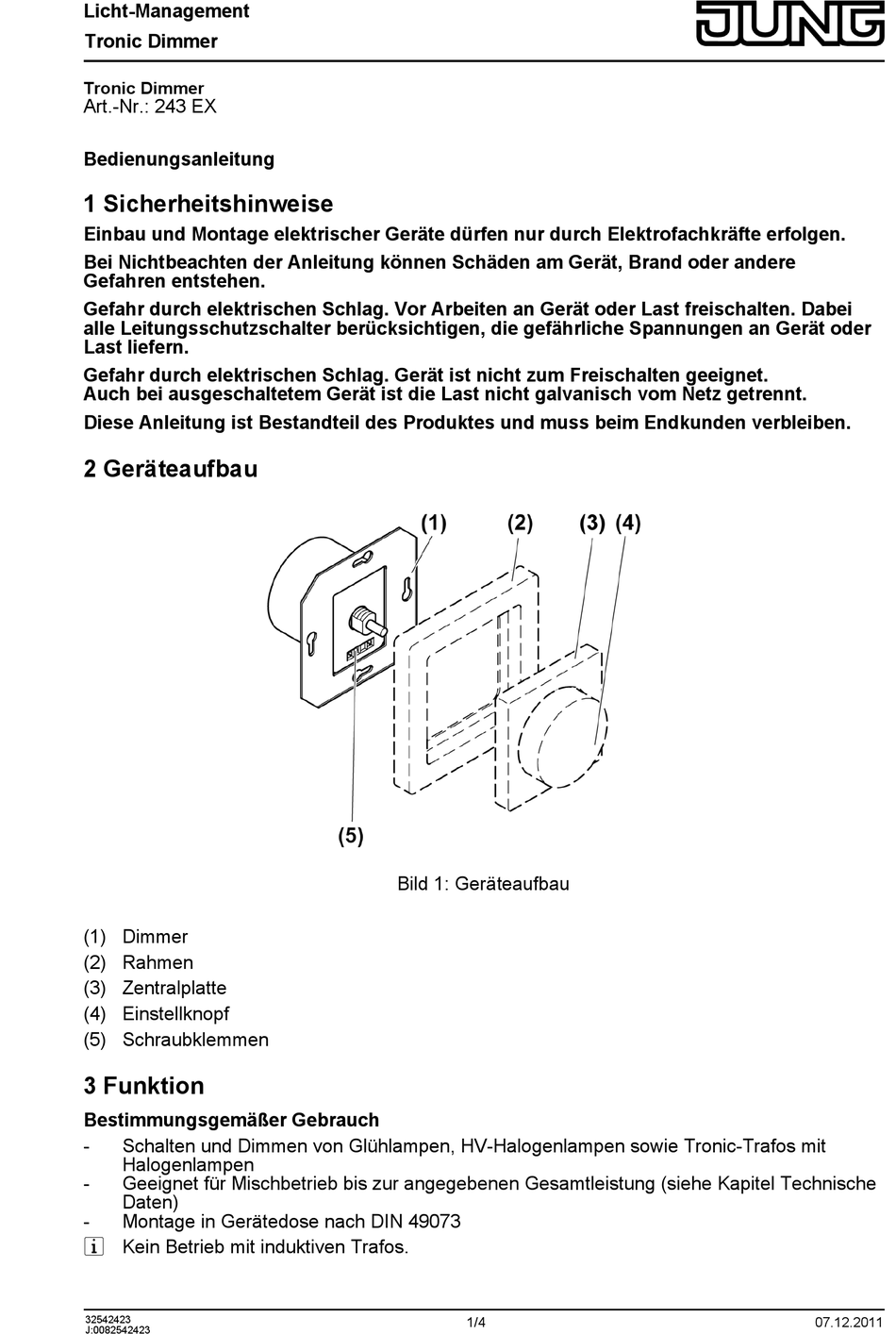

Bild 1: Geräteaufbau
1/4
07.12.2011

Werbung

loading

Inhaltszusammenfassung für Jung 243 EX

  • Seite 1 Licht-Management Tronic Dimmer Tronic Dimmer Art.-Nr.: 243 EX Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder...
  • Seite 2 Licht-Management Tronic Dimmer Produkteigenschaften Dimmprinzip Phasenabschnitt Softrastung bei Betätigung Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Wechselschaltung in Kombination mit Wechselschalter möglich Leistungserweiterung durch Leistungszusätze (siehe Anleitung Leistungszusatz) i Flackern der angeschlossenen Leuchtmittel durch Unterschreiten der angegebenen Mindestlast oder durch Rundsteuerimpulse der Elektrizitätswerke möglich.
  • Seite 3 Licht-Management Tronic Dimmer Dimmer (1) gemäß Anschlussplan anschließen (Bild 2). Dimmer in Gerätedose montieren. Rahmen und Zentralplatte montieren. Einstellknopf aufstecken. Anschluss in Wechselschaltung i Keine Wechselschaltung mit zwei Dimmern möglich. Bild 3: Wechselschaltung Dimmer (1) und Wechselschalter (6) gemäß Anschlussplan anschließen (Bild 3) 6 Anhang 6.1 Technische Daten Nennspannung...
  • Seite 4 Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt dienen, behalten wir uns vor. Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unser Service Center: ALBRECHT JUNG GMBH & CO. KG Service Center Kupferstr. 17-19 D-44532 Lünen Service-Line: +49 (0) 23 55 .
