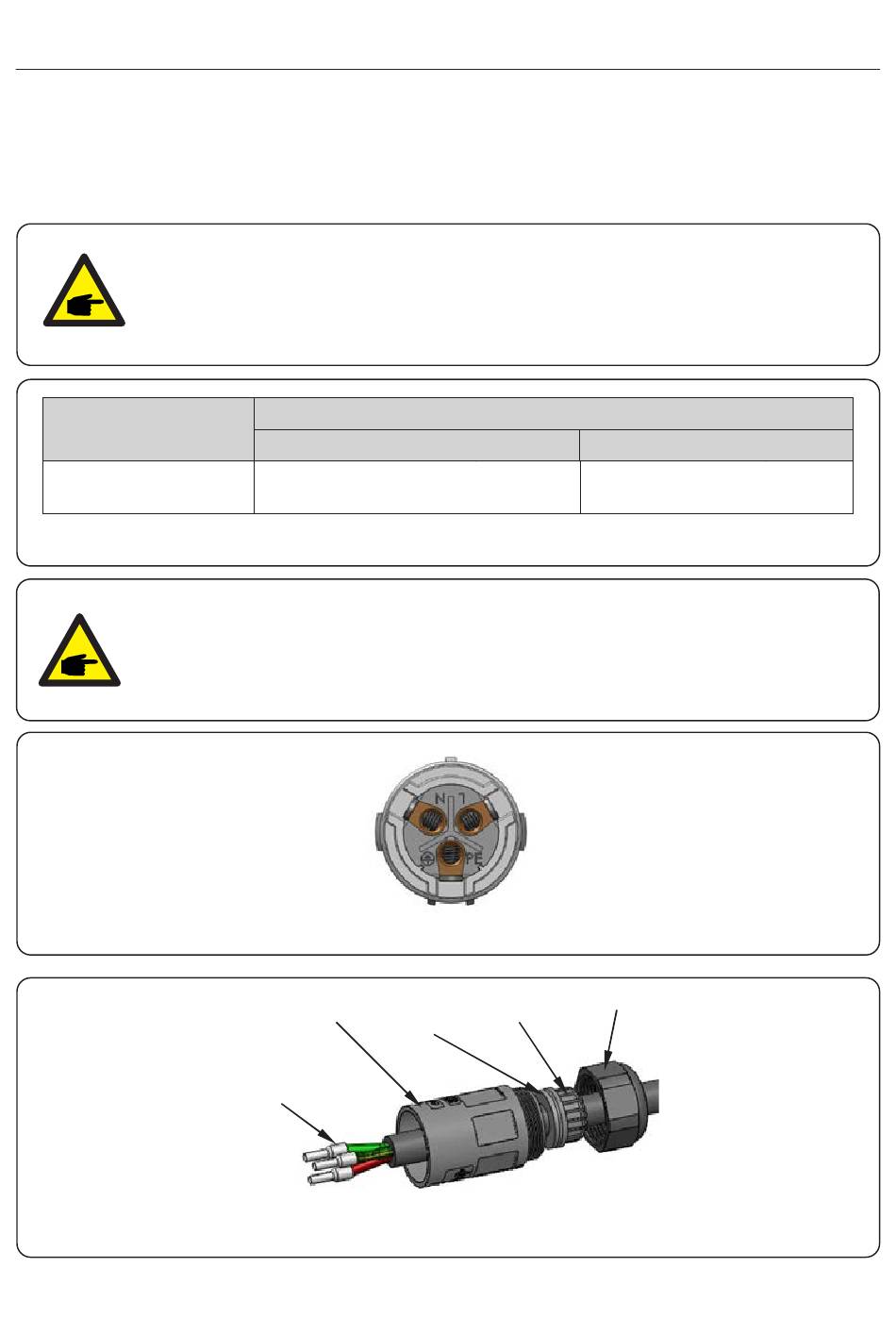

4. Installation
4.4.1 Netzseite des Wechselrichters anschließen
Für alle AC-Verbindungen ist ein 1,0- 6mm2 Kabel erforderlich. Bitte stellen Sie sicher, dass
der Widerstand des Kabels niedriger als 1 Ohm ist. Wenn das Kabel länger als 20 m ist, wird
empfohlen, ein 6mm2 Kabel zu verwenden.
Im Inneren des Steckers sind die Symbole "L", "N" und "PE" angebracht. Der
Leitungsdraht des Netzes muss an die Klemme "L", der Neutralleiter des
Netzes an die Klemme "N" und der Erdungsdraht an die Klemme "PE"
angeschlossen werden.
Kabeltyp
Industrieübliches A C Kabel
HINWEIS:
PE-Draht muss das gleiche Material und den gleichen Querschnitt wie L- und
N-Draht haben.
Code Ende Klemme
Bereich
1.0~6.0
Tabelle 4.2 Netzkabelgröße
Bild 4.4 AC Netzanschlussklemme innen
Gehäuse
Dichtungsgehäuse
Bild 4.5 AC Netzanschlussklemme
Querschnitt
mm²
Mutter
Finger
13
Benutzerhandbuch
Empfohlener Wert
1.0
