5. Installation
5.3.3

Anschluss der Netzseite des Wechselrichters

Für alle AC-Anschlüsse müssen YJV-0.6/1kV-Kabel mit 6mm² Durchmesser verwendet
werden.
Bitte stellen Sie sicher, dass der Widerstand des AC-Kabels unter 1,5 Ohm liegt.
Im Inneren des AC-Steckers befinden sich die fünf Anschlussbuchsen „L1", „L2", „L3",
„N" und „PE" (siehe Abbildung 5.21). Drei stromführende Drähte sind jeweils mit den
Klemmen „L1", „L2" und „L3" verbunden; der Erdungsdraht ist mit „PE" verbunden;
der Nullleiter mit der Klemme „N":
Gehäuse

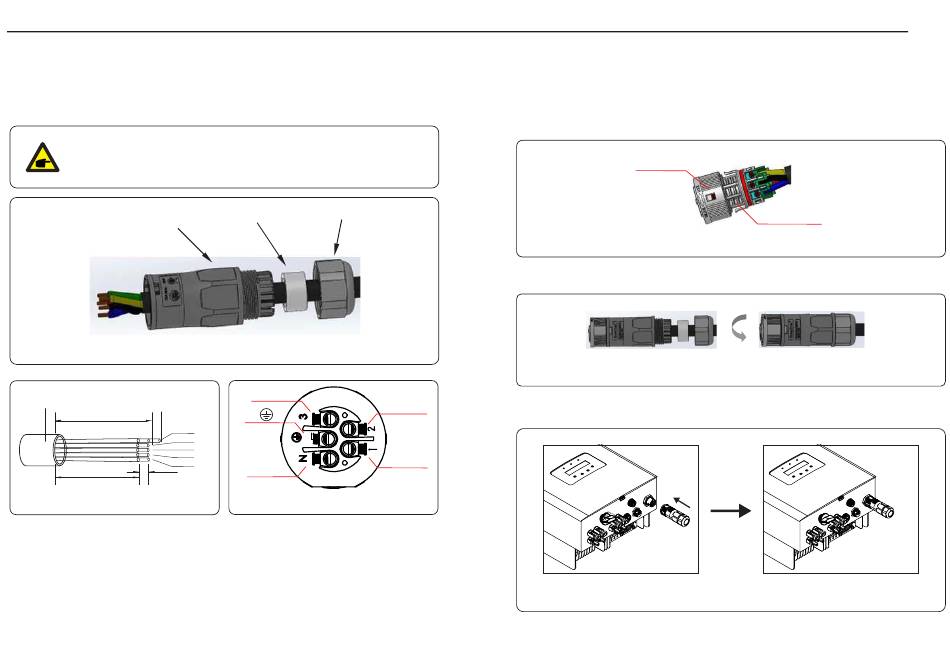

Abbildung 5.19 AC-Anschluss
Außendurchmesser Querschnitt
8~18mm 6mm²
23mm
x
18mm
x=7mm
Abbildung 5.20 Abisolierter und blanker Draht
.18.
Mutter
Dichtungsgehäuse
L3
PE
PE
L1
L2
L3
N
N
Abbildung 5.21 Interner Aufbau des AC-Anschlusses
Die Installation der AC-Netzanschlussklemme erfolgt in den folgenden Schritten:
A) Befestigen Sie die Drähte in der richtigen Position. Das Anzugsmoment beträgt 0,8N.m
Versuchen Sie, den Draht leicht herauszuziehen, um sicherzustellen, dass die Drähte gut
verbunden sind.
B) Führen Sie die Dichtung und den Klemmfinger in das Gehäuse ein und ziehen Sie dann die Mutter
an. Das Anzugsmoment beträgt 2,5N.m.
C) Verbinden Sie den AC-Netzanschluss mit dem Wechselrichter, bis Sie ein leichtes Klickgeräusch
L2
hören, das den erfolgreichen Anschluss anzeigt.
L1
5.Installation
Verriegelung
Abbildung 5.22 Anschluss der Drähte an die Klemme
Abbildung 5.23 Anziehen der Kappe auf der Klemme
Abbildung 5.24 Anschluss des AC-Steckers an den Wechselrichter
Gehäuse
