4.4 Graph

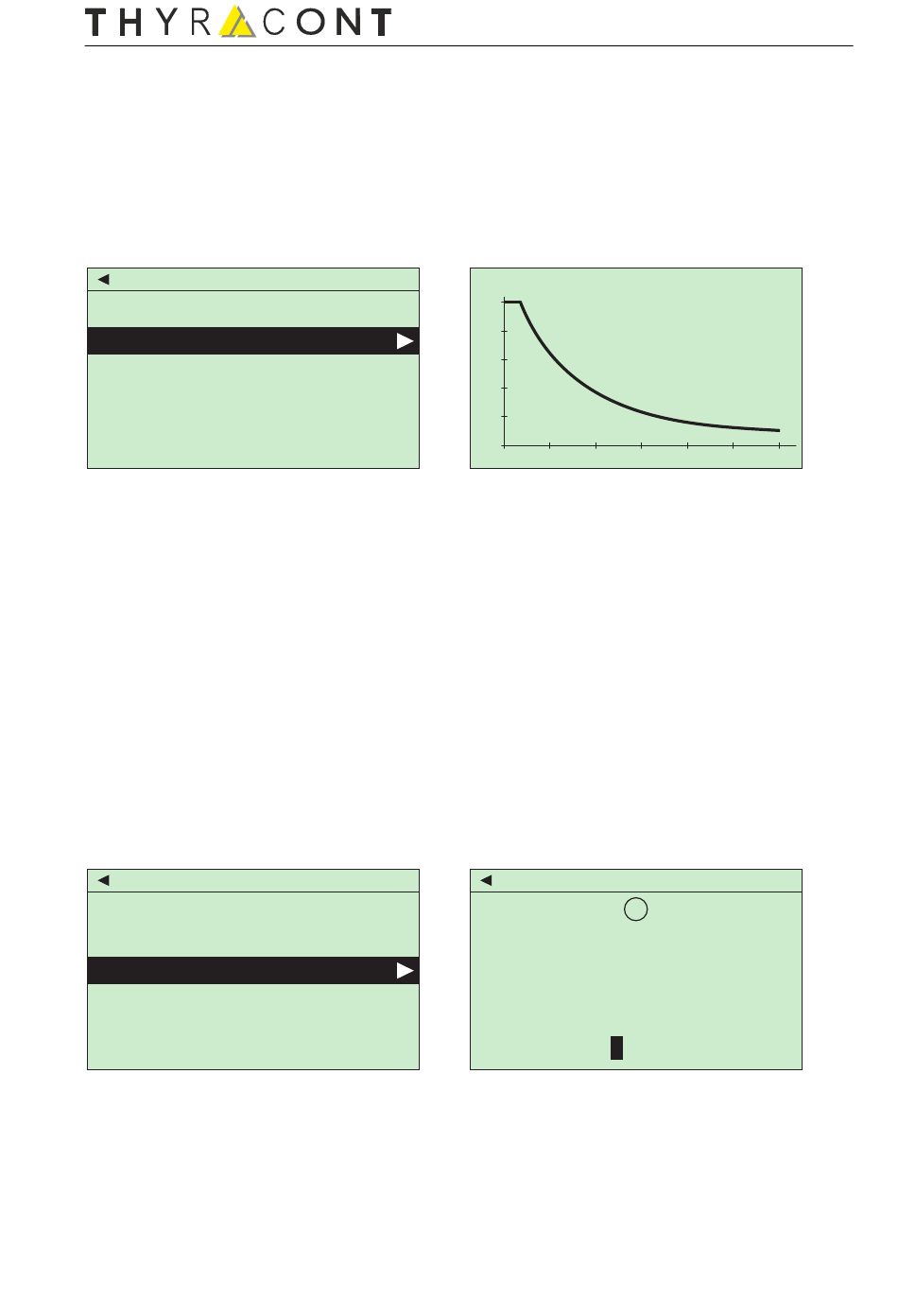

Das VD810 kann den gemessenen Druckverlauf graphisch als Druck-Zeit-Diagramm
darstellen.
Diagramm-Optionen lassen sich, wie in Abschnitt 4.6.2 beschrieben, einstellen.
Zum Starten der Diagramm-Darstellung im Hauptmenu den Punkt "Graph" wäh-
len:
Main Menu
Start Logging
Graph
Leakage Rate
Settings
Service
Je nach Diagramm-Einstellungen wird nun der gemessene Druck über der Zeit
geplottet. Über dem Diagramm ist der aktuelle Messwert numerisch eingeblendet.
Um die graphische Darstellung zu beenden und zum Hauptmenu zurückzukehren,
"Pfeil links"-Taste drücken.

4.5 Leckratenberechnung

Über eine Druckanstiegsmessung kann das VD810 die Leckrate eines Vakuum-
systems ermitteln.
Zum Starten der Druckanstiegsmessung im Hauptmenu den Punkt "Leakage Ra-
te" wählen:
Main Menu
Start Logging
Graph
Leakage Rate
Settings
Service
Im nächsten Schritt muss nun das Volumen der Vakuumkammer bzw. des verwen-
deten Vakuumsystems eingegeben werden. Nach Bestätigung des eingestellten
Werts mit der "OK"-Taste beginnt die Druckanstiegsmessung mit fortlaufender Be-
rechnung der Leckrate:
4.2E-2 mbar
1E3
1E2
1E1
1E0
1E-1
1E-2
0 50 100 150
Leakage Rate
i
Enter the recipient volume.
00 .00 [l] 1
200 250 300
VD810-USB-240130
