thyracont VD850 Betriebsanleitung
Kompakt vakuummeter
Verwandte Anleitungen für thyracont VD850
Inhaltszusammenfassung für thyracont VD850

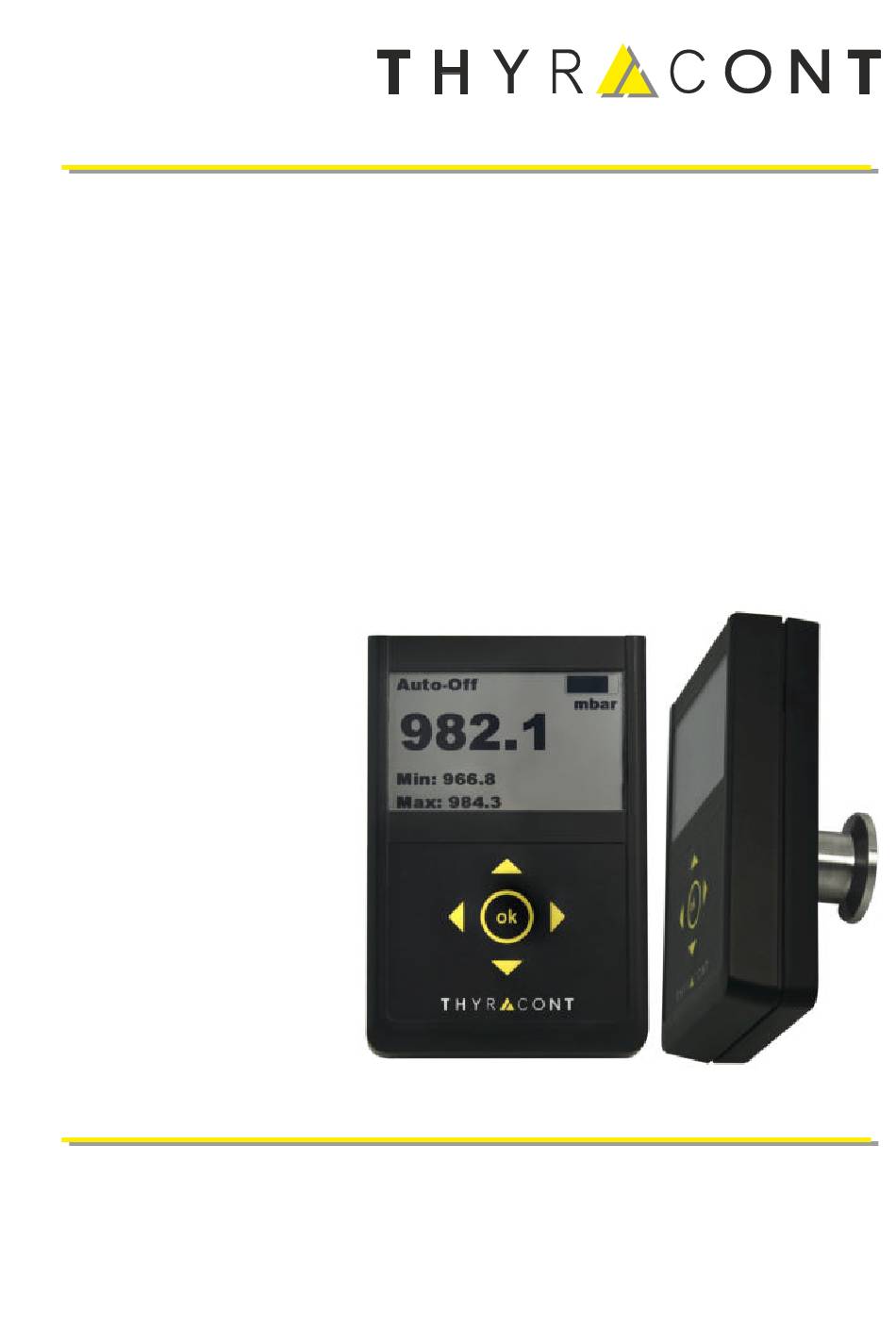

- Seite 1 V a c u u m I n s t r u m e n t s VD850, VD850BT Kompakt Vakuummeter Compact Vacuum Meter Betriebsanleitung Operating Instructions...
-
Seite 3: Inhaltsverzeichnis
1 Hinweise für Ihre Sicherheit 2 Kompakt Vakuummeter VD850 2.1 Zur Orientierung ...... -
Seite 4: Hinweise Für Ihre Sicherheit
Ihrer Anlage ausgehen Beachten Sie die Sicherheits- und Unfall-Verhütungsvorschriften Prüfen Sie regelmäßig die Einhaltung aller Schutzmaßnahmen Installieren Sie das VD850 unter Einhaltung der entsprechenden Umgebungsbedin- gungen; die Schutzart ist IP20 (die Geräte sind geschützt gegen Eindringen von Fremd- körpern) Beachten Sie beim Umgang mit den verwendeten Prozessmedien die einschlägigen Vorschriften und Schutzmaßnahmen... -
Seite 5: Kompakt Vakuummeter Vd850
2 Kompakt Vakuummeter VD850 2.1 Zur Orientierung Diese Betriebsanleitung ist gültig für Produkte mit den Artikelnummern VD850, VD850BT. Sie finden die Artikelnummern auf dem Typenschild. Technische Änderungen oh- ne vorherige Anzeige sind vorbehalten. 2.2 Lieferumfang Zum Lieferumfang gehören: Kompakt Vakuummeter VD850... -
Seite 6: Produktbeschreibung
- 1200 mbar, zusätzlich auch zur Relativdruck- Messung im Bereich von maximal -1060 ... +340 mbar. Das VD850 ist mit einem metallgedichteten Kombinationssensor des Typs Piezo / Pirani ausgerüstet und temperaturkompensiert. Zusätzlich enthält das Gerät einen piezoresistiven Sensor zum Erfassen des Umgebungsdruckes. Es kann an geeig- nete Flanschverbindungen angeschlossen oder auch direkt im Vakuum betrieben werden. -
Seite 7: Installation
Zu bevorzugen ist der Einbau von oben, d.h. mit nach unten gerichtetem Flansch, damit sich Staub und Kondensat nicht in der Messzelle ansammeln kön- nen. Das Gerät ist in dieser Lage ab Werk justiert. Das Gerät beim Einbau nicht gewaltsam verdrehen, dies kann zur mechanischen Beschädigung führen! VD850-USB-240130... -
Seite 8: Usb Anschluss
über 40 C kann zu Schäden am Gerät führen! ◦ ® 3.4 Bluetooth Schnittstelle ® Geräte mit der Artikelnummer VD850BT verfügen über eine Bluetooth Low Ener- gy Schnittstelle. Damit lassen sich Messwerte und gespeicherte Messdaten kabel- los auslesen. VD850-USB-240130... -
Seite 9: Betrieb
4 Betrieb 4.1 Allgemeines Messprinzip Das Kompakt-Vakuummeter VD850 besitzt eine interne Kombination aus piezore- sistivem Membransensor und Piranisensor, der die Wärmeleitfähigkeit von Gasen zur Vakuummessung nutzt. Ein weiterer piezoresistiver Sensor dient zur Erfassung des Umgebungsdruckes. Unter Einwirkung des Druckes verformt sich die dünne Membran des Piezosen- sors, auf deren Rückseite eine Widerstands-Messbrücke aufgebracht ist. -
Seite 10: Bedienung
Dauerbetrieb “Continuous“ und Automatische Abschaltung “Auto-Off“ auswählen. Im Dauerbetrieb bleibt das Gerät eingeschaltet, je nach Konfiguration unbegrenzt oder bis zum Ablauf einer eingestellten Maximalbetriebszeit. Bei “Auto-Off“ schal- tet das Gerät zur Schonung des Akkus nach etwa 20 s automatisch ab. VD850-USB-240130... - Seite 11 Werte für Minimal- und Maximaldruck, Relativ- oder Absolutdruck so- wie Datum und Uhrzeit. Minimal- und Maximaldruck zurücksetzen Im Standardmenu Messwertanzeige lassen sich mit der Taste “Pfeil unten“ die an- gezeigten Werte Minimal- und Maximaldruck zurücksetzen. Hierzu muss die Taste “Pfeil unten“ mindestens 3 s lang gedrückt werden. VD850-USB-240130...
-
Seite 12: Starten Und Stoppen Des Datenloggers
4.3 Starten und Stoppen des Datenloggers Das VD850 kann als Datenlogger betrieben werden. Im internen Datenspeicher können mehrere Messungen in jeweils separaten Dateien im Format VacuGraph (*.vgw) gesichert werden. Der Speicher fasst mehrere Millionen einzelner Mess- datensätze. Mithilfe der PC Software VacuGraph können die gespeicherten Messdaten aus-... -
Seite 13: Graph
Über dem Diagramm ist der aktuelle Messwert numerisch eingeblendet. Um die graphische Darstellung zu beenden und zum Hauptmenu zurückzukehren, “Pfeil links“-Taste drücken. 4.5 Leckratenberechnung Über eine Druckanstiegsmessung kann das VD850 die Leckrate eines Vakuum- systems ermitteln. Zum Starten der Druckanstiegsmessung im Hauptmenu den Punkt “Leakage Ra- te“ wählen:... -
Seite 14: Einstellungen
Betrieb als Datenlogger Speicherrate und Aufzeichnungszeitraum einstellen. Logging Interval Logging Mode Logging Interval Logging Interval Time span between two stored Logging Auto Stop measurement values. A lower value results in a more detailed Datasource data capture, but also a bigger file size. 100 ms VD850-USB-240130... - Seite 15 Select the data source(s) to be logged. Logging Auto Stop Datasource Absolute Unter diesem Menupunkt kann die Datenquelle für den Datenlogger gewählt wer- den, d.h. ob Absolutdruck, Relativdruck oder beide aufgezeichnet werden sollen. Die Auswahl muss abschließend noch mit der “OK“-Taste bestätigt werden. VD850-USB-240130...
-
Seite 16: Diagramm-Optionen
Unter diesem Menupunkt wird ausgewählt, ob die y-Achse im Diagramm linear oder logarithmisch skaliert wird. Die Auswahl muss mit der “OK“-Taste bestätigt werden. Graph Datasource Unter diesem Menupunkt wird die Datenquelle für das Diagramm gewählt, also Absolut- oder Relativdruck. Die Auswahl muss mit der “OK“-Taste bestätigt wer- den. VD850-USB-240130... -
Seite 17: Sensor
4.6.3 Sensor Nach Aufruf des Menus “Settings“ / “Sensor“ können die Sensoren des VD850 nachjustiert werden. Außerdem lassen sich Parameter zur Gasart-Korrektur sowie bei Kombi-Sensoren für den Übergang zwischen den einzelnen Sensoren einstel- len. Adjust Sensor Adjust Adjust The device is factory adjusted. Due to Gas Correction Factor different climatic conditions, extreme... - Seite 18 “Continuous“ : Kontinuierliche Wertangleichung in einem einstellbaren Druckbereich Je nach Auswahl des Übergangs zwischen den Sensor-Messwerten kann unter Menupunkt “Transition Values“ der gewünschte Druckbereich bzw. der gewünsch- te Umschaltdruck angepasst werden. Eingestellte Werte müssen abschließend mit der “OK“-Taste bestätigt werden. VD850-USB-240130...
-
Seite 19: Geräteeinstellungen
Select the criterion when an alert Volume should be triggered. Switch Mode Switch Values Switch by value Die Schwellwerte zum Ein- und Ausschalten des Alarms werden unter Punkt “Switch Values“ eingestellt. Alle Einstellungen sind jeweils abschließend mit der “OK“-Taste zu bestätigen. VD850-USB-240130... - Seite 20 Display Interfaces Maximum Mit dieser Funktion kann dafür gesorgt werden, dass das VD850 auch im Dauer- betrieb “Continuous“ nach einer einstellbaren maximalen Betriebszeit automatisch abschaltet. Dies vermeidet ungewollte Entladung der Batterie. Ausgewählt werden können “Maximum“ (keine Abschaltung) oder vorgegebene Laufzeiten zwischen 30 min und 5 h.
- Seite 21 Bluetooth Reset Unter diesem Menupunkt lassen sich Einstellungen zur USB-Schnittstelle und der optionalen Bluetooth Schnittstelle des VD850 vornehmen. Das Gerät ist ab Werk als Mass Storage Device konfiguriert (“MSD Enabled“), so dass nach Anschluss an einen PC die gespeicherten Messdateien sichtbar sind.
-
Seite 22: Geräteinformationen
5 Geräteinformationen Unter dem Menupunkt “Service“ lassen sich Informationen zu Gerät und Sensor anzeigen. Außerdem kann der Speicher des Datenloggers formatiert werden. Device Info Device Info Type: VD850 Serial Number: 24001564 HW/FW Version: 02/0001 Free Memory: 98% Sensor Info Sensor Info... -
Seite 23: Tm Software
6 VacuGraph Software Die Software VacuGraph wurde speziell für den Einsatz mit Thyracont Messgerä- ten entwickelt und läuft auf den Betriebssystemen Windows, Linux und MacOS. Sie ermöglicht neben dem Plotten und Speichern von Messdaten auch das be- queme Konfigurieren aller Geräteparameter. -
Seite 24: Wartung Und Service
Tuch beseitigt werden. Bei Rücksendung des Geräts im Servicefall bitte eine Erklärung zur Kontamination ausfüllen und beilegen. Dieses Dokument ist zum Schutz unserer Servicemitarbeiter unbedingt erforderlich. Download: www.thyracont-vacuum.com/unterstuetzung/wartung-und-reparatur/. Das Gerät ist nicht zur kundenseitigen Reparatur vorgesehen! Defekte Sensorköpfe können vor Ort gegen kalibrierte Ersatzsen- soren ausgetauscht werden (Ersatzteile B_VD850). - Seite 25 Wichtige Hinweise zur Entsorgung Thyracont WEEE Reg.Nr.: DE 79715790 Gemäß WEEE-Richtlinie 2012/19/EU und ElektroG3, dem Gesetz über das Inver- kehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten, darf dieses Gerät nicht im normalen, unsortierten Abfall entsorgt werden. Bezüglich der Altgeräte-Rücknahme wenden Sie sich bitte an unseren Service bzw.
-
Seite 26: Technische Daten
1200 ... 40 mbar: 0,1% v. Skalenendwert 40 ... 1,0x10 mbar: 2% v. Messwert Auflösung 1200 ... 1000 mbar: 1 mbar 1000 ... 2,0 mbar: 0,1 mbar 2,0 ... 1,0x10 mbar: 3-stellig 1,0x10 ... 1,0x10 mbar: 2-stellig 1,0x10 ... 5x10 mbar: 1-stellig VD850-USB-240130... - Seite 27 -20 ... +60 ◦ Ladespannung 5 VDC über USB-C Anschluss Betriebsdauer Interner Li-Akku: min. 100 h ® Serielle Schnittstelle USB 2.0, optional Bluetooth Vakuumanschluss Kleinflansch DN16 ISO KF Anzeige LCD Graphikdisplay, Auflösung 400 x 240 Schutzart IP 40 Gewicht 250 g VD850-USB-240130...
-
Seite 28: Konformitätserklärung
9 Konformitätserklärung VD850-USB-240130... -
Seite 55: Declaration Of Conformity
9 Declaration of Conformity VD850-USB-240130... - Seite 56 VD850-USB-240130...
