STIEBEL ELTRON SOL 27 plus Gebrauchs- Und Montageanweisung Seite 8

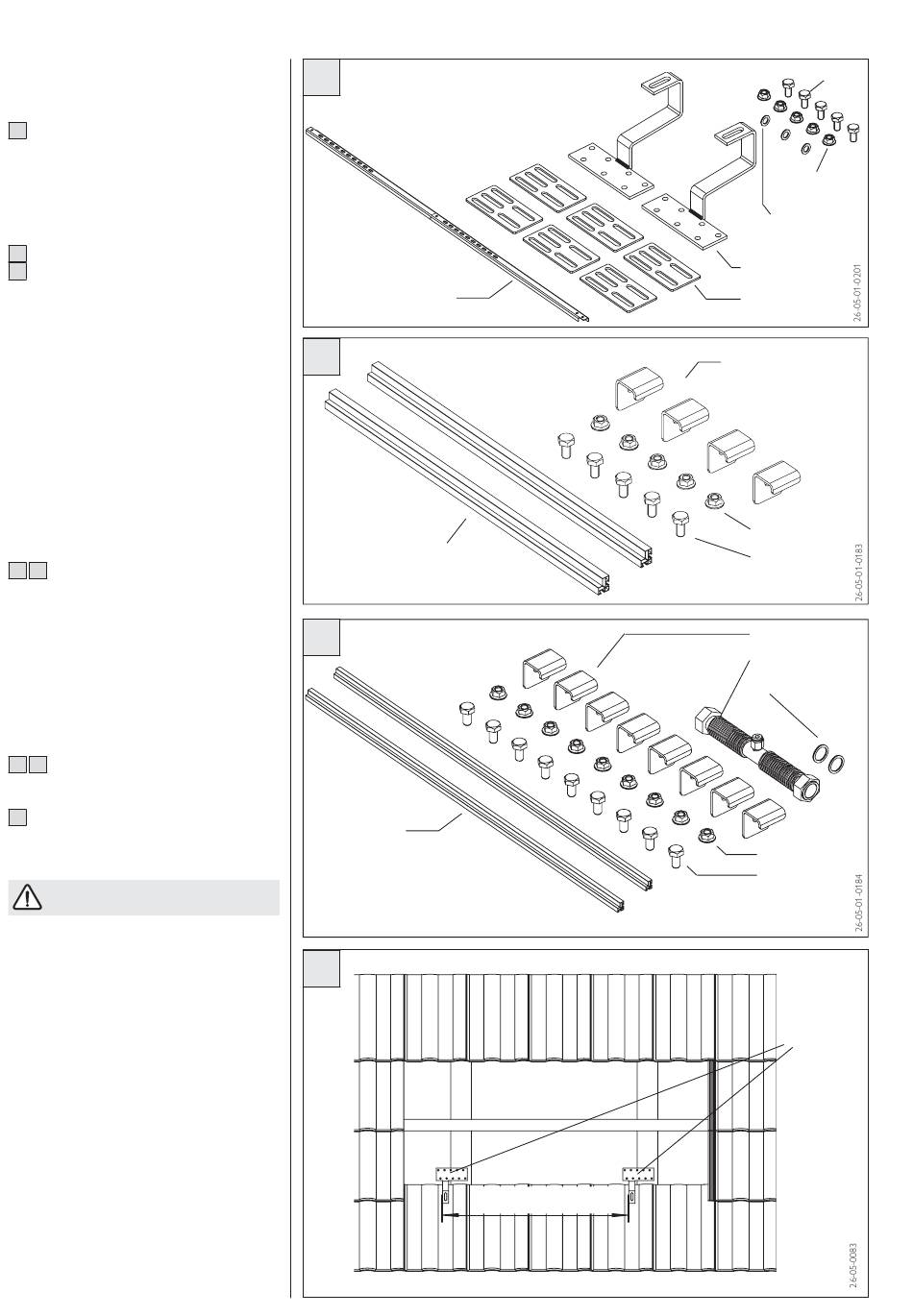

2.7 Pfannendach-Montage senkrecht
nebeneinander
(bis 20 m Einbauhöhe)
E Bei der senkrechten Pfannendachmontage
eines Kollektors wird der Befestigungssatz
Pfannendach BP (18 55 44) zweimal benötigt,
ab zwei Kollektoren ist der Befestigungssatz BP
in gleicher Anzahl der Kollektoren erforderlich.
Es stehen zwei Montagerahmen zur Verfügung:
R1 (22 04 56) für 1 Kollektor senkrecht
F
G R2 (22 04 57) für 2 Kollektoren senkrecht
Vorbereitungsmaßnahmen:
Pro Befestigungssatz BP sind bauseits mindes-
tens 4 Stück Holzschrauben 8/80 zu stellen.
Vorgehensweise:
Befestigungsort auswählen, spätere Rohrdurch-
führung durch Lüftungspfanne etc. berücksich-
tigen.
Die Pfannen zum Anbringen der unteren
Dachhaken (3) bis zum nächsten Sparren her-
ausnehmen bzw. verschieben.
Die Befestigungsposition der unteren Dachha-
ken (3) auf dem Sparren festlegen. Die Dach-
haken müssen hierzu in einem Wellental liegen.
Der Dachhakenabstand beträgt ca.
H I
1220 mm (+/- 200), je nach Tal der Dachpfan-
ne. Zum Höhenausgleich können die Unterleg-
platten (2) verwendet werden.
Die Dachhaken (3) sind auf dem Sparren mit
mindestens zwei Holzschrauben 8/80 zu befes-
tigen. Zwischen den beiden äußeren Dachha-
ken wird eine Richtschnur gespannt, an der alle
weiteren Dachhaken ausgerichtet werden.
I J Die Befestigungsposition der oberen
Dachhaken analog zu Abb. I und J festlegen.
K Der obere Dachhaken ist so zu montieren,
dass 2194 mm (-400 mm) zwischen den Lang-
löchern der Dachhaken eingehalten werden.
Dachpfannen wieder einhängen
8
E
Befestigungssatz Pfannendach BP (18 55 44)
Kollektorleiste (1)
F
Montagerahmen R1 (22 04 56)
Profilschiene (7)
G
Montagerahmen R2 (22 04 57)
Profilschiene (7)
H
R1: 900 mm +/- 200 mm
R2: 1200 mm +/- 200 mm
Schrauben M10 (6)
Muttern M10 (5)
Scheiben M10 (4)
Dachhaken (3)
Unterlegplatte (2)
Sicherungswinkel (9)
Mutter M10 (5)
Schraube M10 (6)
Sicherungswinkel (9)
Kompensator (11)
Dichtung (10)
Mutter M10 (5)
Schraube M10 (6)
Dachhaken (3)
