STIEBEL ELTRON SOL 27 plus Gebrauchs- Und Montageanweisung Seite 10

2.8 Pfannendach-Montage waagerecht
nebeneinander
(bis 20 m Einbauhöhe)
Bei der waagerechten Pfannendachmon-
E
tage wird der Befestigungssatz BP (18 55 44)
immer in doppelter Anzahl der Kollektoren
benötigt.
F Der Montagerahmen R2 (22 04 57) wird
immer gleicher Anzahl der Kollektoren benö-
tigt.
Vorbereitungsmaßnahmen:
Pro Befestigungssatz BP sind bauseits mindes-
tens 4 Stück Holzschrauben 8/80 zu stellen.
Vorgehensweise:
Befestigungsort auswählen, spätere Rohrdurch-
führung durch Lüftungspfanne etc. berücksich-
tigen.
Die Pfannen zum Anbringen der unteren
Dachhaken (3) bis zum nächsten Sparren her-
ausnehmen bzw. verschieben.
Die Befestigungsposition der unteren Dachha-
ken (3) auf dem Sparren festlegen. Die Dach-
haken müssen hierzu in einem Wellental liegen.
Der Dachhakenabstand beträgt ca.
H I
1220 mm (+/- 200), je nach Tal der Dachpfan-
ne. Zum Höhenausgleich können die Unterleg-
platten (2) verwendet werden.
Die Dachhaken (3) sind auf dem Sparren mit
mindestens zwei Holzschrauben 8/80 zu befes-
tigen. Zwischen den beiden äußeren Dachha-
ken wird eine Richtschnur gespannt, an der alle
weiteren Dachhaken ausgerichtet werden.
I L Die Befestigungsposition der oberen
Dachhaken analog zu Abb. I und L festlegen.
L Der obere Dachhaken ist so zu montieren,
dass 1013 mm (-400 mm) zwischen den Lang-
löchern der Dachhaken eingehalten werden.
Dachpfannen wieder einhängen
10
E

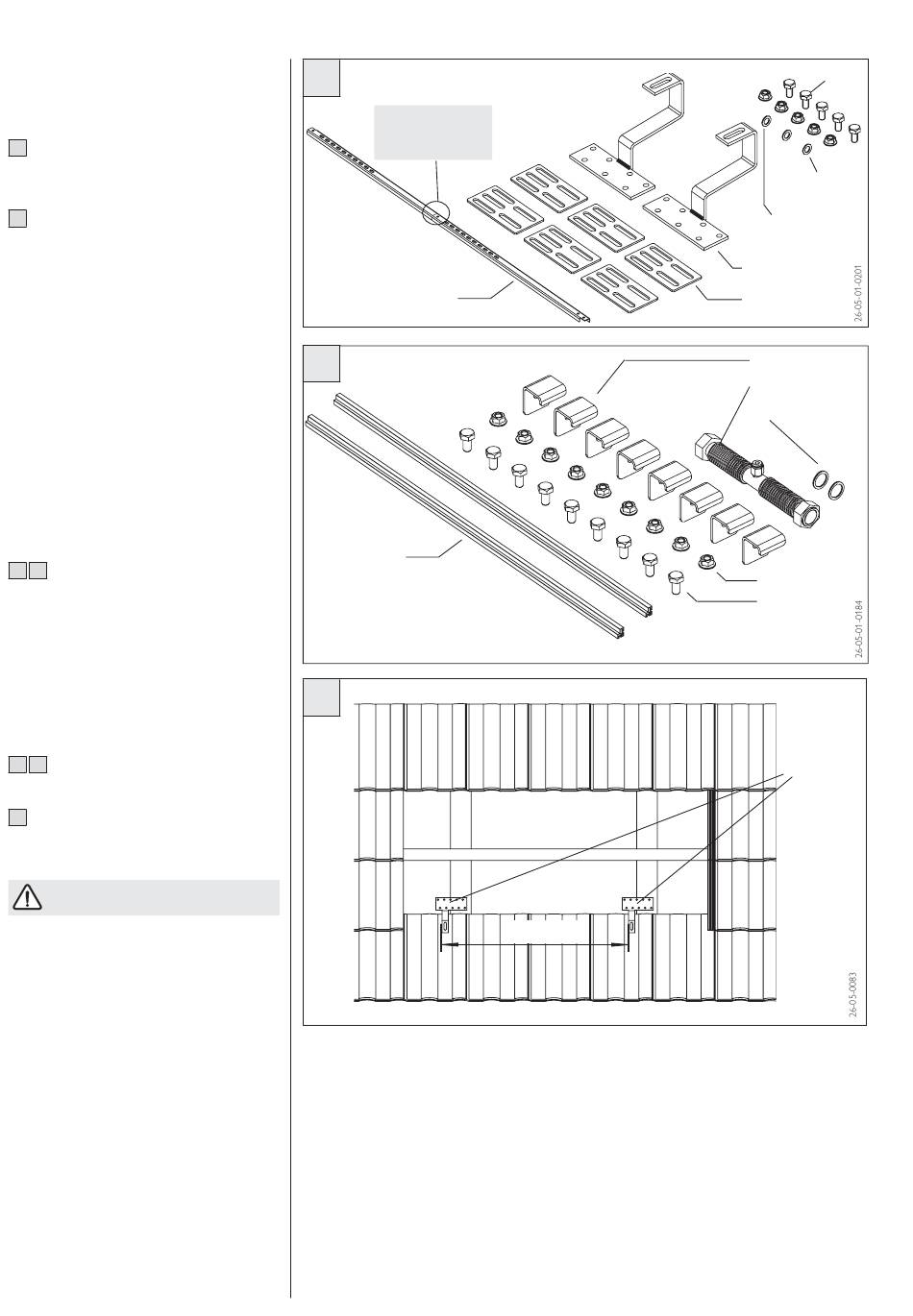

Befestigungssatz Pfannendach BP (18 55 44)
Bei waagerechter
Montage an der
Markierung trennen!
Kollektorleiste (1)
G
Montagerahmen R2 (22 04 57)
Profilschiene (7)
H
1220 +/- 200
Schrauben M10 (6)
Muttern M10 (5)
Scheiben M10 (4)
Dachhaken (3)
Unterlegplatte (2)
Sicherungswinkel (9)
Kompensator (11)
Dichtung (10)
Mutter M10 (5)
Schraube M10 (6)
Dachhaken (3)
