STIEBEL ELTRON SOL 27 plus Gebrauchs- Und Montageanweisung Seite 11

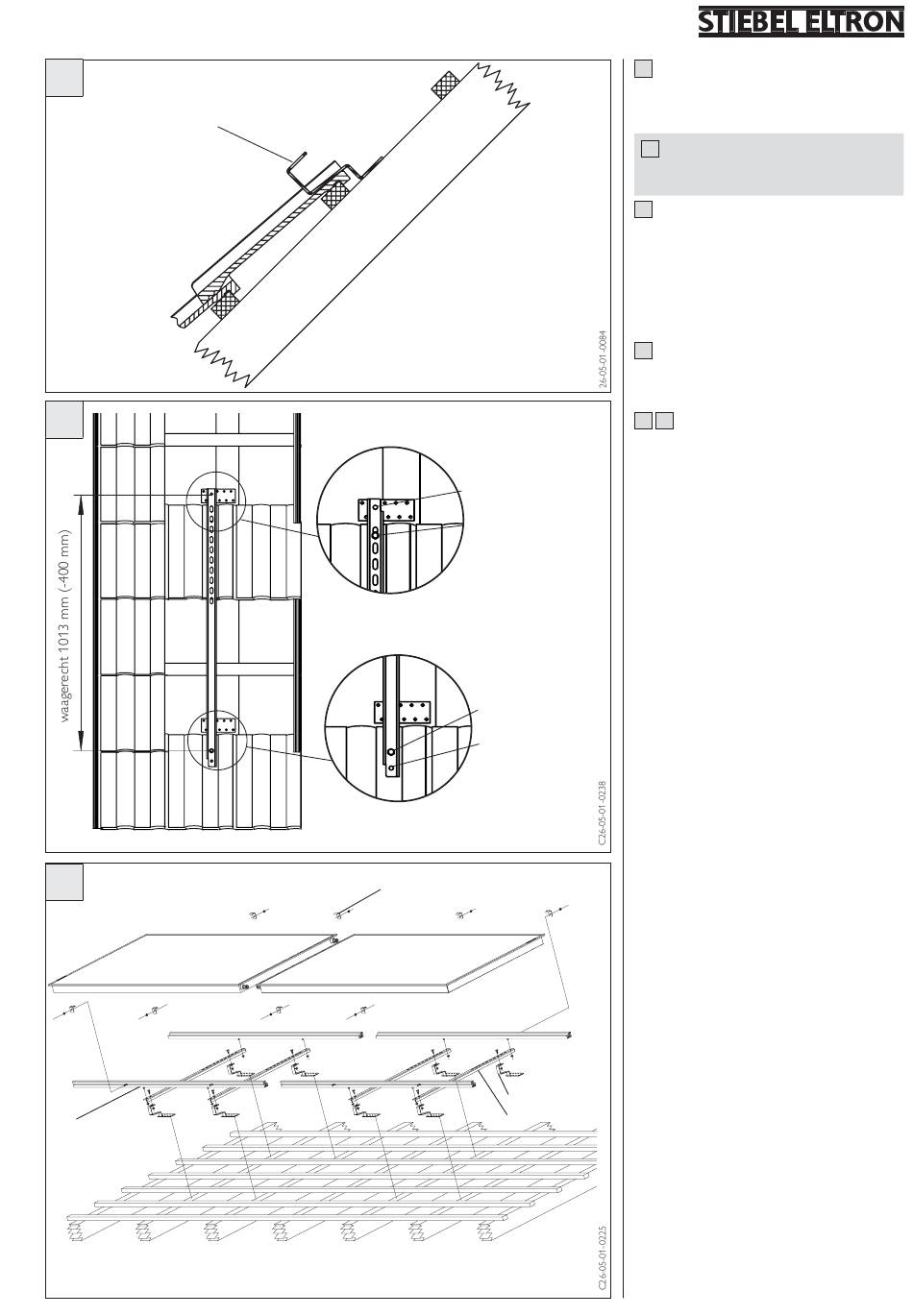

I Einbausituation
Dachhaken (3)
L
M
Profilschiene (7)
Bohrung zur Befestigung
der Profilschiene (1)
Verschraubung mit
Dachhaken (3)
Verschraubung mit
Dachhaken (3)
Bohrung zur Befestigung
der Profilschiene (1)
Sicherungswinkel (9)
Dachhaken (3)
Kollektorleiste (1)
L Anschließend wird die Kollektorleiste (1)
auf die Dachhaken (3) montiert. (Satz Schrau-
ben, Scheiben und Muttern M10 aus 18 55 44
BP).
Die Kollektorleiste (1) ist beim Maß
E
1232 mm von unten an der Markierung zu
trennen.
Zunächst wird die Kollektorleiste (1) in der
L
zweiten Bohrung mit dem unteren Dachhaken
verschraubt. Der obere Dachhaken wird in
einem passenden Langloch der Kollektorleiste
verschraubt.
Die erste und die letzte Bohrung in der Kollek-
torleiste sind zur Befestigung der Profilschienen
(7) vorgesehen.
BI Hierbei ist zu beachten, dass die Profilschie-
ne mit der breiten Seite auf der Kollektorleiste
aufliegt.
In die obere Bohrung auf beiden Kol-
L M
lektorleisten (1) wird die obere Profilschiene
(7) montiert. In die untere Bohrung auf beiden
Kollektorleisten wird die untere Profilschiene
montiert.
Werden mehrere Montagerahmen verwendet,
sind diese durch Rahmen-Verbindungssätze
(Abschnitt 2.13) miteinander zu montieren.
Blitzschutzmaßnahmen vom Fachpersonal
durchführen lassen (Abschnitt 2.16)
Das Aufsetzen und Verbinden der Kollektoren
erfolgt nach der Beschreibung in Kapitel 2.17.
Anschließend alle Schrauben nachziehen.
