STIEBEL ELTRON SOL 27 plus Gebrauchs- Und Montageanweisung Seite 14

2.10 Flachdach-Montage
bis 20 m Einbauhöhe
Es stehen 2 Montagerahmen zur Verfügung:
F R1 für 1 Kollektor senkrecht (22 04 56)
R2 für 2 Kollektoren senkrecht oder 1 Kol-
G
lektor waagerecht (22 04 57)
T Bei der senkrechten Flachdach-Montage wird
für einen Kollektor das Befestigungsset Flach-
dach/Wand BF S (18 55 43) zweimal benötigt,
ab zwei Kollektoren ist das Set in gleicher Anzahl
der Kollektoren erforderlich.
U Bei der waagerechten Flachdach-Montage
wird das Befestigungsset Flachdach/Wand BF
W (07 43 24) in doppelter Anzahl der Kollek-
toren benötigt.
Vorgehensweise:
Befestigungsort auswählen, spätere Rohrdurch-
führung berücksichtigen.
V Träger waagerecht (18/22), Träger senk-
recht (19/23) und Träger quer (20/24) zu
einem Dreieck verschrauben.
X Y Die entstandenen Winkel mit den
Profilschienen oben und unten verschrauben.
Hierbei ist zu beachten, dass die breite Seite
auf den Träger (20) quer aufliegt.
Bei der Aufstellung eines Kollektors sind die Drei-
ecke im Abstand von ≤ 2100 mm bei waage-
rechter Montage aufzustellen oder ≤ 1100 mm
bei senkrechter Montage.
Bei der Aufstellung von zwei und mehr Kol-
lektoren sind die Dreiecke mittig unter den
Kollektoren zu platzieren.
Ab einer Aufstellung von zwei Dreiecken
Y AB
ist das Mittelfeld zu verstreben. Ab einer Aufstel-
lung von 4 Dreiecken sind die beiden Endfelder
zu verstreben. Ab 6 Dreiecken sind zusätzlich
in einem Innenfeld Verstrebungen anzuordnen.
Werden mehrere Flachdach-Montagerahmen
nebeneinander aufgebaut, sind diese durch
Rahmen-Verbindungssätze (Abschnitt 2.17)
miteinander zu verbinden. Die Montagegestelle
sind mittels einer Schnur so auszurichten, dass
die Montagerahmen eine Flucht bilden.
Die Flachdach-Montagegestelle sind mit dem
Dach in geeigneter Weise zu verbinden oder
mit min. 180 kg bis 8 m Einbauhöhe pro Kol-
lektor (z. B. Betonplatte) zu beschweren.
Dabei Statik beachten!
Bei Einbauhöhen über 8 m ist eine Be-
X Y
schwerung aufgrund des höheren Gewichtes
nicht sinnvoll. Dann dienen die Bohrungen des
Träger waagerechts (18/22) zur Verbindung mit
dem Dach (je Träger waagerecht 6 Schrauben
M8 UPAT).
Werden mehrere Flachdach-Montagege-
Z AA
stelle hintereinander aufgebaut, ist ein Abstand
von mindestens 6,5 m bei senkrechtem Aufbau
und 3,6 m bei waagerechtem Aufbau einzu-
halten.
Blitzschutzmaßnahmen von Fachpersonal
durchführen lassen (Abschnitt 2.16).
Anschließend alle Schrauben nachziehen.
14

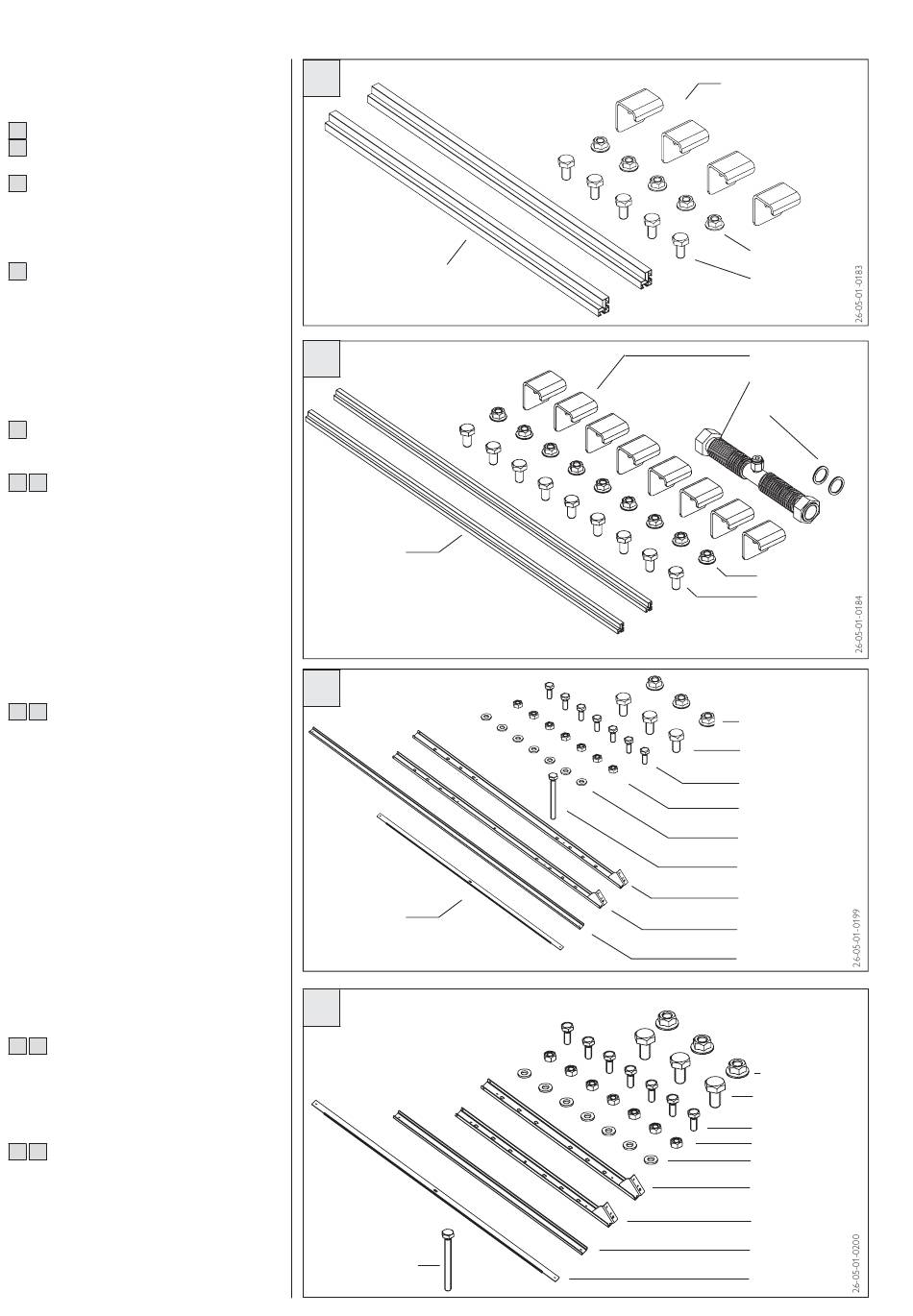

F
Montagerahmen R1 (22 04 56)
Profilschiene (7)
G
Montagerahmen R2 (22 04 57)
Profilschiene (7)
T
Befestigungssatz BF S (18 55 43)
21) Verstrebung
U
Befestigungssatz BF W (07 43 24)
Schraube M6 lang (17)
Sicherungswinkel (9)
Mutter M10 (5)
Schraube M10 (6)
Sicherungswinkel (9)
Kompensator (11)
Dichtung (10)
Mutter M10 (5)
Schraube M10 (6)
Mutter M10 (5)
Schraube M10 (6)
Schraube M6 (14)
Mutter M6 (15)
Scheibe M6 (16)
Schraube M6 lang (17)
Träger waager. (18)
Träger senkr. (mit
Mittenbohrung) (19)
Träger quer (20)
Mutter M10 (5)
Schraube M10 (6)
Schraube M6 (14)
Mutter M6 (15)
Scheibe M6 (16)
Träger waager. (22)
Träger senkr. (mit
Mittenbohrung) (23)
Träger quer (24)
Verstrebung (21)
