Entlüfter
An Hochpunkten der Anlage ist ein
Handentlüftungsventil (absperrbar)
zu setzen bzw. eine Entlüftungsleitung zu
einem Handentlüftungsventil zu legen. Es
darf kein automatischer Entlüfter verwen-
det werden.
Sicherheit
In der Rohrleitung zwischen den
Kollektoren und dem Sicherheitsventil
dürfen keine Absperrorgane enthalten sein.
Der Ansprechdruck des Sicherheitsventils
beträgt 6 bar.
Der Abfluss des Sicherheitsventils muss gemäß
DIN 4757 in einen Behälter münden, der den
Gesamtinhalt der Anlage aufnehmen kann. Hier
genügt bei kleineren Anlagen der entleerte Wär-
meträgerkanister.
Rückschlagventil
Die SOKI enthält serienmäßig ein entriegelbares
Rückschlagventil, um Wärmeausspeicherung zu
verhindern.
Entleerungseinrichtung
An der tiefsten Stelle der Anlage ist eine Ent-
leerungseinrichtung zu setzen.
Druckausdehnungsgefäß
Die Druckausdehnungsgefäße sind für einen
Betriebsüberdruck von 6 bar vorgesehen und
gegen H -30 L bzw. H -30 LS beständig.
Der Vordruck beträgt 3 bar und ist bei nicht
gefüllter Anlage zu überprüfen. Er darf nicht
verringert werden.
Einbauhinweise
Der einwandfreie Zustand der vorhan-
denen Dachkonstruktion ist zu über-
prüfen (Statik erforderlich, evtl. Bauanfrage).
Alle Dacharbeiten sind vom Dachdecker aus-
zuführen. Bei Arbeiten auf Dächern Sicherheits-
vorschriften beachten, insbesondere „Sicher-
heitsregeln für Arbeiten an und auf Dächern"
und „Sicherheits- und Rettungs geschirre"!

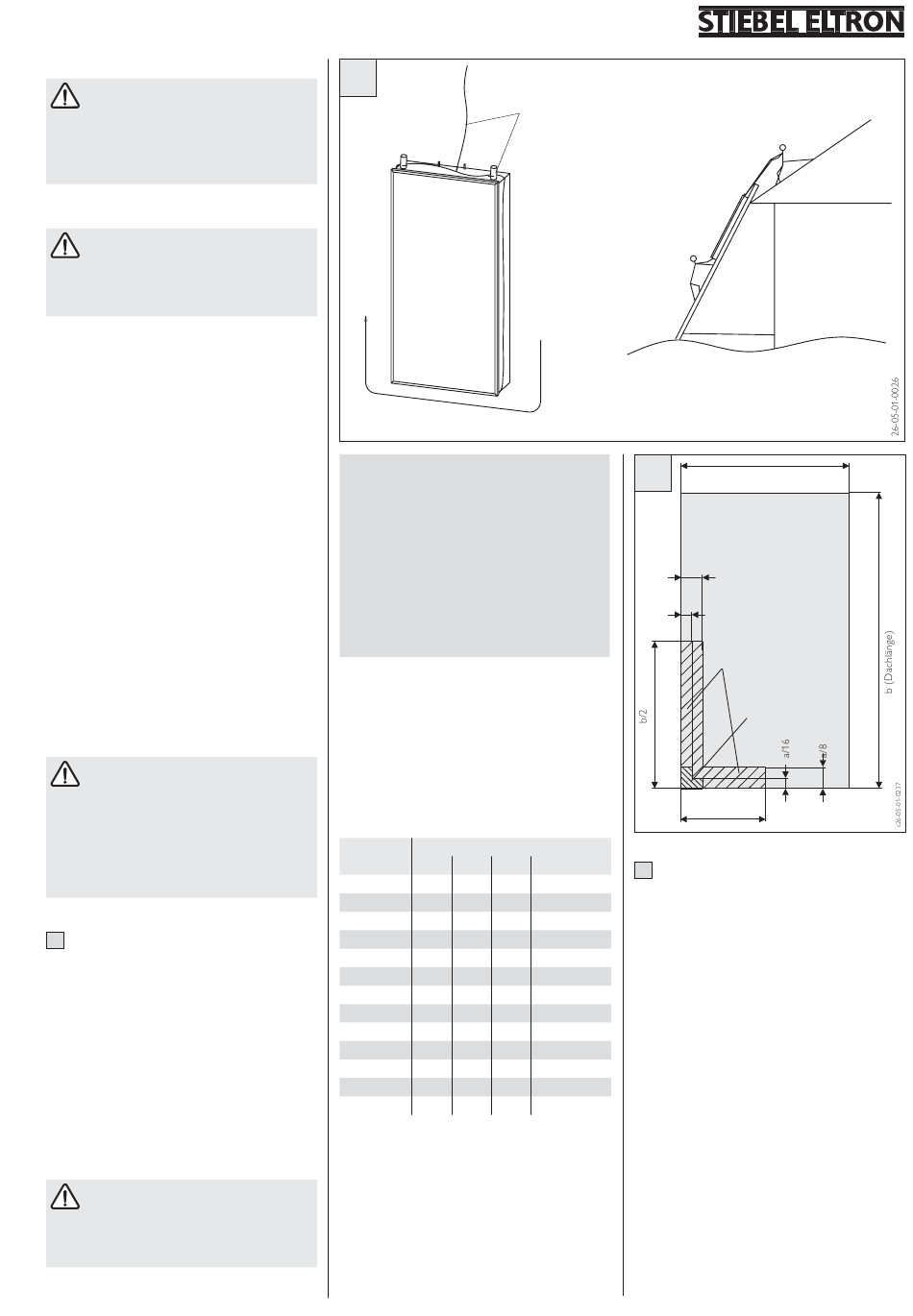

Transport
Der Kollektor kann über eine Leiter auf das
C
Dach gezogen werden. Dazu muss ein Seil um
den ganzen Kollektorrahmen gelegt werden.
Dieses Seil darf nicht an den Kollektoran-
schlüssen befestigt werden!
Einbauhöhe
Die Montagerahmen sind gemäß DIN 1055
ausgelegt für eine max. Einbauhöhe von 20 m
bei einer Schneelast von 1,25 kN/m² (entspricht
Regelschneelast 1,2 kN/m² nach ÖNORM B
4000 Teil 4).
Aus hydraulischen Gründen dürfen
nicht mehr als 5 Kollektoren in
Reihe zusammengeschaltet werden. Die
einzelnen Reihenfelder müssen parallel zu-
einander angeordnet werden.
C
Erforderliche Werkzeuge
Zur Montage werden folgende Werk-
zeuge benötigt :
– Bohrmaschine mit Bohrer Ø 6,5
– Bohrer Ø 18 bei Welldachmontage
– 2 Schlüssel mit Schlüsselweite 10
– 1 Schlüssel mit Schlüsselweite 15
– 2 Schlüssel mit Schlüsselweite 24 (bei
Welldach-Montage)
Zum Verbinden der Kollektoren:
– 1 Schlüssel mit Schlüsselweite 32
– 1 Schlüssel mit Schlüsselweite 28
Regelschneelast für Deutschland
Bei der Aufstellung der Solarkollektoren ist
zu berücksichtigen, dass für die Schneelast-
zonen 1 bis 3 unterschiedliche Mindestauf-
stellwinkel der Kollektoren zu beachten sind.
Dabei wird davon ausgegeangen, dass der
Schnee ungehindert vom Dach abrutschen
kann.
Schneelastzone
Höhe in m
über NN
1 1a 2
100 • • •
200 • • •
300 • • •
400 • • •
500 • • •
600 • • >37° > 41° > 44°
700 • • > 41° > 45° > 48°
800 • > 36° > 45° > 48° >50 °
900 > 35° > 40° > 48° > 50° > 52°
1000 > 39° > 43° > 49° > 52° > 53°
1100 > 42° > 46° > 51° > 53° > 54°
1200 > 44° > 48° > 53° > 54° > 55°
1300 > 47° > 49° > 54° > 55° > 56°
•: Beliebiger Aufstellwinkel (s. techn. Daten)
* : nach Angaben der zuständigen Baubehörde
Eislast
Die Regelschneelast darf auch durch Schnee-
sackbildung, Schneeverwehungen und Eisbil-
dungen nicht überschritten werden.
Seil
Nicht an den Rohrenden befestigen!
Bei Dacharbeiten: Sicherheitsvorschriften beachten!
D
a/8
a/16
Rand- und Eckbereiche
2a 3
D Die Montagerahmen für die Kollektoren
• •
müssen außerhalb der Rand- und Eckbereiche
• •
gemäß DIN 1055 Teil 4 befestigt werden.
• •
• > 32°
> 35° > 39°
a (Dachbreite)
Dachfläche
Randbereich
Eckbereich
a/2
