VANTRUE VP05 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für VANTRUE VP05
Inhaltszusammenfassung für VANTRUE VP05
-
Seite 19: Was Ist In Der Box

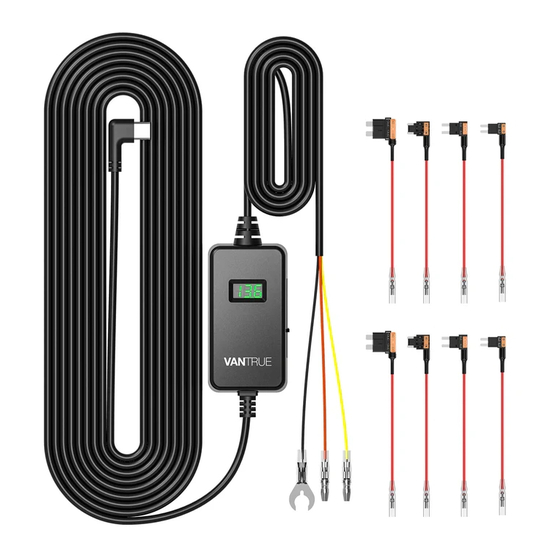

1. Was ist in der Box? N DE N E N E 4 Arten von Rotes B+ Sicherungsadaptern Netzkabel (2 Sätze) E. VP05 Hardwire Kit Schwarzer GND- Erdungskabel F. Schalter zur ACC-kabel Einstellung der Schutzspannung - 15 -... -
Seite 20: Spezifikationen
2. Spezifikationen Name Beschreibung Stromschnittstelle USB-C-Schnittstelle EN DE Eingangsspannung DC 12V-24V Ausgangsspannung DC 5V Ausgangsstrom 2.5A Betriebstemperatur -22°F bis 167°F(-30ºC bis75ºC) Kabellänge 3,5 Meter Schutzspannung 12-V-Batterie 12,4 V / 12 V / 11,6 V wählen 24-V-Batterie 24,4 V / 24 V / 23,6 V wählen Beschreibung des Einstellschalters: 12-V-Batterie: Wenn der Hardwire-Kit •... - Seite 21 Stromversorgung der Dashcam ein. Model NO.: VP05 Hardwire Kit N DE N E N E 12.4V 11.6V 12.0V Output: DC 5V 2500mA 23.6V 24.4V 24.0V Made in China Model NO.: VP05 Hardwire Kit 12.4V 11.6V 12.0V Output: DC 5V 2500mA 23.6V...
- Seite 22 Model NO.: VP05 Hardwire Kit 12.4V 11.6V 12.0V Output: DC 5V 2500mA 24.4V 23.6V 24.0V Made in China Model NO.: VP05 Hardwire Kit - 14 - 12.4V 11.6V 12.0V Output: DC 5V 2500mA 24.4V 23.6V 24.0V Made in China Model NO.: VP05 Hardwire Kit 12.4V...
- Seite 23 3. Installationsanweisungen Bitte lesen Sie dieses Handbuch vor der Installation sorgfältig durch. Schalten Sie bei N DE N E N E der Installation und Verkabelung das Auto aus und schalten Sie die Stromversorgung des Autos aus, um Kurzschlüsse während des Betriebs zu vermeiden.
- Seite 24 EN DE Num. Ampere Stromkreise geschützt 7.5A Fenstermotor Benzinpumpe Lichtmaschine 7.5A ABS-Steuergerät Zigarettenanzünder Vordere Nebelscheinwerfer — Ungebraucht — Ungebraucht 7.5A 7.5A Armaturenbrett rechtes Fernlicht linkes Fernlicht 7.5A Innenbeleuchtung 7.5A Kennzeichenbeleuchtung Abblendlicht rechts Linkes Abblendlicht - 20 -...
- Seite 25 Fernlicht Tagfahrlicht — Ungebraucht Abblendlicht N DE N E N E — Ungebraucht — Ungebraucht — Ungebraucht Türschloss Fensterhebermotor Fahrerseite — Ungebraucht Frontscheibenmotor — Ungebraucht rechte Heckscheibe linke Heckscheibe — Ungebraucht 7.5A ACC, Radio 7.5A Tagfahrlicht Frontscheibenwischer Prüfen Sie gemäß den Anweisungen des Fahrzeugsicherungskastens mit einem Multimeter die Position der Konstantstromsi- cherung und der ACC-Sicherung, entfernen...
- Seite 26 bereiten Sie sich dann auf den nächsten Schritt vor. Schritt 2: Schließen Sie den Sicherungskasten Schließen Sie das rote Stromkabel und das gelbe ACC-Kabel des Hardwire-Kits gemäß den Schritten in der folgenden Abbildung an den elektrischen Aufneh- mer an. Hinweis: Bitte wählen Sie eine geeignete Steckdose entsprechend der Steckdosenposition des Sicherungskas- tens aus.
- Seite 27 � � � N DE N E N E � � Stecken Sie das rote Netzkabel in die Dauerstromsicherung, deren Ausgangsspannung 12V-30V im Sicherungskasten beträgt. Schließen Sie das gelbe ACC-Signalkabel an die ACC-Position des Sicherungskas- tens an. - 23 -...
- Seite 28 Hinweis: Unterschiedliche Modelle haben unterschiedliche ACC-Positionen. Für spezifische ACC-Positionen siehe Fahrzeughandbuch. EN DE Verbinden Sie das schwarze Erdungskabel mit dem Minuspol des Sicherungskastens oder der Erdungsposition. - 24 -...
- Seite 29 Hinweis: Wenn sich die Dashcam nach dem Start nicht einschaltet, überprüfen Sie bitte, ob die Leitung richtig angeschlossen ist.Nach der Behebung des Leitungsprob- lems können Sie sich an das VANTRUE-Kun- dendienstpersonal wenden, um die Bearbeitung zu arrangieren. Schalten Sie nach dem Start der Dashcam das Auto aus.
- Seite 30 Bei diesen beiden Fahrzeugtypen muss überprüft werden, ob die Dashcam ausgeschaltet ist oder in den Parkmodus wechselt, nachdem die ACC-Stromver- sorgung ausgeschaltet wurde. Nachdem Sie bestätigt haben, dass die Dashcam ausgeschaltet oder im Parkmodus ist, starten Sie das Auto neu und prüfen Sie, ob der Rekorder normal mit der Aufnahme beginnt.
- Seite 31 N DE N E N E Das Hardwire Kit im Sicherungskasten kann mit Kabelbindern gebündelt und im Sicherungskasten platziert werden. Beachten Sie jedoch, dass der Festver- drahtungskit-Schalter an einer Stelle angebracht werden sollte, die für die Einstellung bequem ist, und nicht im Sicherungskasten platziert werden sollte.
- Seite 32 überwacht wird, kann das ACC-Signal nicht an die Dashcam übertragen werden, was dazu führen kann, dass einige Funktionen nicht normal funktionieren. EN DE Bitte überprüfen Sie vor der Installation die • Aufkleber auf dem Produktetikett, um die ACC-Signalleitung, die rote Stromleitung B+ und die schwarze Masseleitung GND richtig zu unterscheiden.
- Seite 33 Einschalten N DE N E N E Einschalten Wenn Sie dieses Produkt verwenden, halten • Sie es bitte von hohen Temperaturen und feuchten Umgebungen fern und vermeiden Sie anormale Umgebungen, die eine anormale Produktfunktion verursachen. Wenn Sie bei der Verwendung dieses •...
-
Seite 34: Kundendienst
Dienstleistungen und Benutzererfahrung verschrieben. Wenn Benutzer Ideen haben, wie wir es besser machen können, können Benutzer gerne wertvolle Kommentare und Vorschläge an unsere offizielle E-Mail-Adresse support@vantrue.net hinterlassen. Vielen Dank, dass Sie sich für VANTRUE ® entschieden haben - 30 -... - Seite 35 - 31 -...
- Seite 52 お問い合わせ： LINE ID:vantruecam www.vantrue.net/contact facebook.com/vantrue.live VANTRUEをご選択いただき、誠にありがとうございます。 - 48 -...
- Seite 53 1. 同梱内容 4 種類ヒューズホルダ B+常時電源ケーブル ー（2セット） (赤色） E. VP05電源直結コード アース線(ブラック) F. 切替スイッチ ACC信号端子(黄色) - 49 -...
- Seite 65 联系我们： 京东旗舰店 微信小管家 https://vantrue.jd.com/ 微信号: vantrue001 - 61 -...
- Seite 66 1. 包装清单 4种规格保险丝适配器 红色B+电源线 （2套） 黑色GND地线 E. VP05降压线 ACC信号线 F. 保护电压调节开关 - 62 -...
