Sollten diese Schritte die Funktionsstörung der Anlage nicht
beseitigen, kann der Wasserstandbegrenzer wie folgt überprüft
werden :
Wasserstandbe-
grenzer entlüften,
wie unter Bedienung
beschrieben.
Entriegelungsta-
ster drücken und
festhalten.
Anlage läuft, aber
Anlage läuft nicht
nach Loslassen des
Entriegelungstasters
Mikroschalter defekt
geht sie wieder aus.
oder
Verkabelung falsch
Austausch des
Mikroschalters oder
der kompletten
Schalteinheit
Schwimmer prüfen :

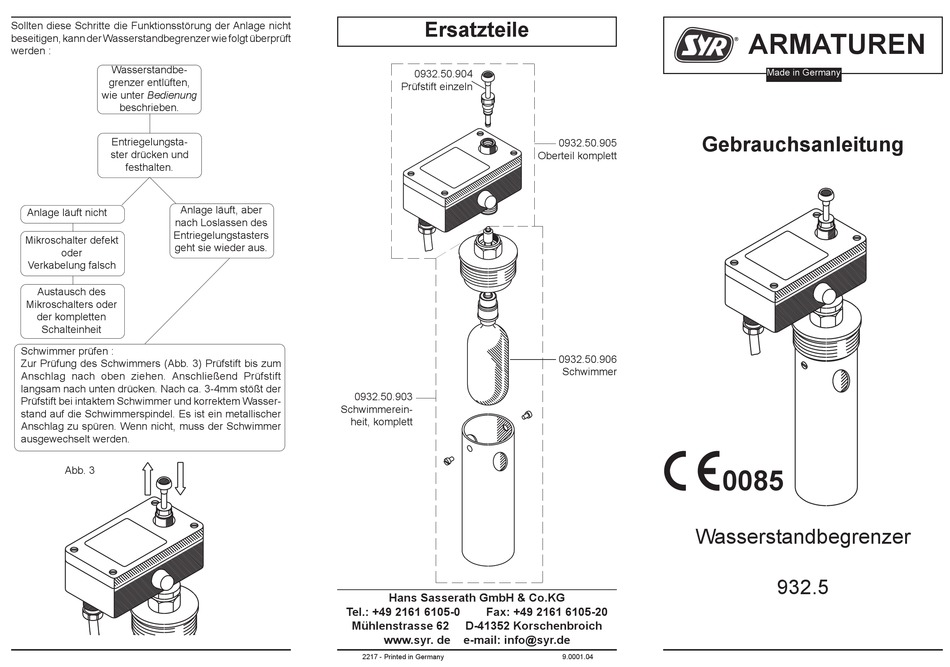

Zur Prüfung des Schwimmers (Abb. 3) Prüfstift bis zum
Anschlag nach oben ziehen. Anschließend Prüfstift
langsam nach unten drücken. Nach ca. 3-4mm stößt der
Prüfstift bei intaktem Schwimmer und korrektem Wasser-
stand auf die Schwimmerspindel. Es ist ein metallischer
Anschlag zu spüren. Wenn nicht, muss der Schwimmer
ausgewechselt werden.
Abb. 3
Ersatzteile
0932.50.904
Prüfstift einzeln
0932.50.903
Schwimmerein-
heit, komplett
Hans Sasserath GmbH & Co.KG
Tel.: +49 2161 6105-0
Fax: +49 2161 6105-20
Mühlenstrasse 62
D-41352 Korschenbroich
www.syr. de
e-mail: info@syr.de
2217 - Printed in Germany
Gebrauchsanleitung
0932.50.905
Oberteil komplett
0932.50.906
Schwimmer
Wasserstandbegrenzer
9.0001.04
ARMATUREN
Made in Germany
0085
932.5
