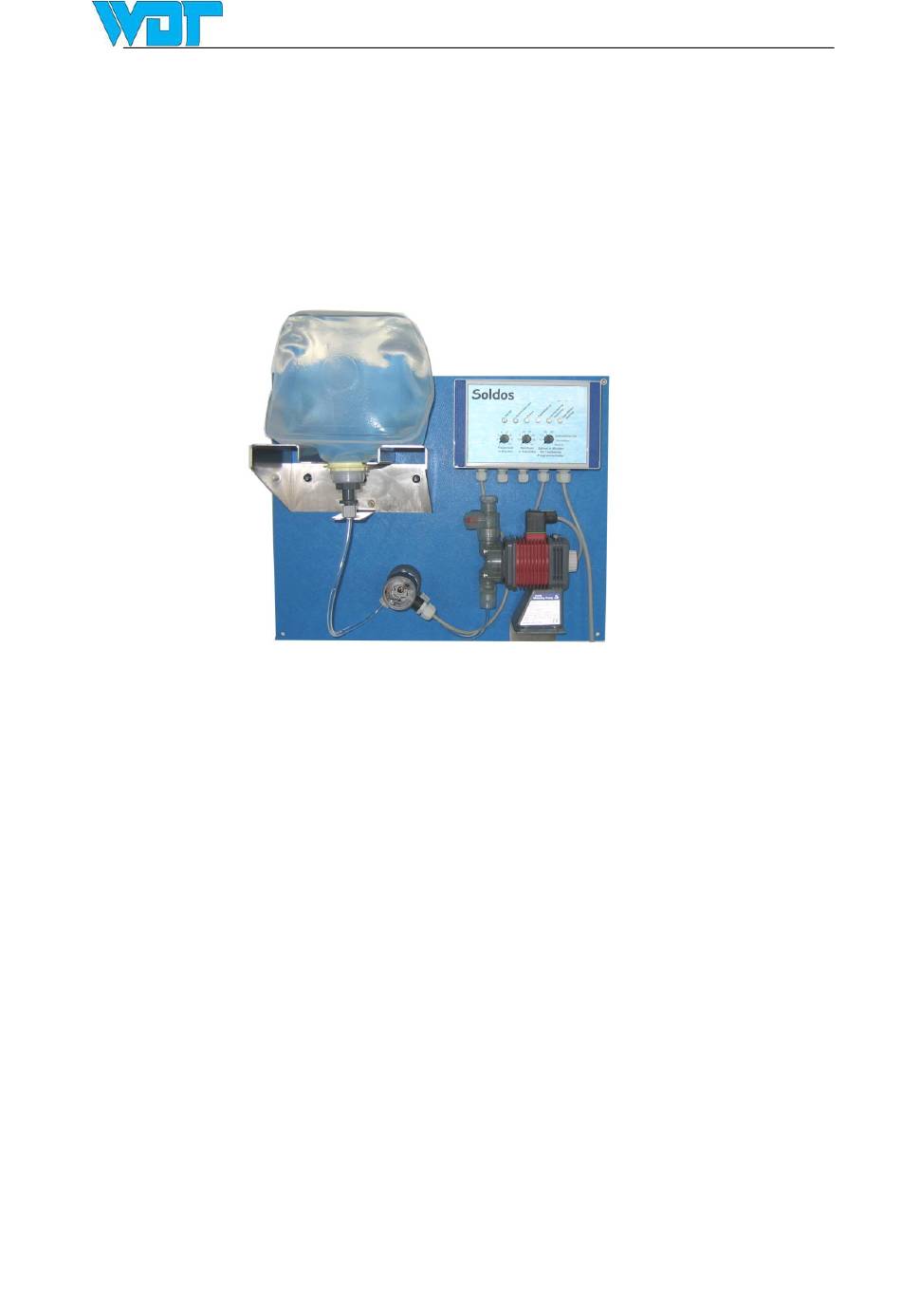

Bedienungsanleitung SOLDOS V2
Dosierstation für die Zerstäubung von Solelösung
zur Schaffung eines salzhaltigen Meeresklimas für
1. Vor Installation müssen alle Materialien sowohl in der
entsprechenden Kabine, als auch in Zu- und
Abluftschächten auf Ihre Korrosionsbeständigkeit
gegenüber dem salzhaltigen Wasser-/ Luftgemisch im
Raum überprüft werden.
2. Die Dosierstation hat keine medizinische Zulassung.
3. Nur hochreine, desinfizierte
Solegehalt verwenden. WDT Sole wird im geschlossenen
Behälter geliefert. Offen stehende Sole verkeimt und
darf deshalb im Sinne der gesundheitlichen Vorsorge
nicht verwendet werden.
4. Desinfektionsanweisung und Haltbarkeit der Sole
beachten (siehe Punkt 4.3)
5. Der Soldos V2 ist nicht geeignet für den Einsatz in
trockenen Kabinen. Für diesen Einsatzzweck empfehlen
wie die Soledosierstation Soldos SL.
Bedienungsanleitung Soldos V2 (01/07)
Dampfbäder
Sicherheitshinweise
WDT
Solelösung mit ca. 5%
Seite 1 von 12
Werbung
Verwandte Anleitungen für WDT SOLDOS V2
Inhaltszusammenfassung für WDT SOLDOS V2
- Seite 1 Sinne der gesundheitlichen Vorsorge nicht verwendet werden. 4. Desinfektionsanweisung und Haltbarkeit der Sole beachten (siehe Punkt 4.3) 5. Der Soldos V2 ist nicht geeignet für den Einsatz in trockenen Kabinen. Für diesen Einsatzzweck empfehlen wie die Soledosierstation Soldos SL.
- Seite 2 Bedienungsanleitung Soldos V2 (01/07) Seite 2 von 12 Betriebliche Sicherheitshinweise Allgemeines Alle Sicherheits- und Gefahrenhinweise, die sich am Gerät befinden, beachten. Bei Funktionsstörungen Gerät sofort abschalten und gegen Einschalten sichern. Störungen umgehend beseitigen. Nach Instandsetzungsarbeiten Betriebssicherheit des Gerätes durch sachkundiges Personal sicherstellen.
- Seite 3 Bedienungsanleitung Soldos V2 (01/07) Seite 3 von 12 INHALTSVERZEICHNIS Seite Anwendung/ Funktion ............... 4 Technische Daten/ Komponenten ..........4 Einbau / Montage ..............5 Inbetriebnahme/ Betrieb ............8 Aufsetzen des Solebehälters ............ 8 Betriebsarten ................ 9 Desinfektion ................ 10 Haltbarkeit der Sole ............. 10 Wartung ................
- Seite 4 Bedienungsanleitung Soldos V2 (01/07) Seite 4 von 12 Anwendung/ Funktion Der Soldos sprüht fein zerstäubte Solelösung in Dampfkabinen. Nach kurzer Zeit bildet sich im Raum ein salzhaltiges Meeresklima. Die Dosierkapazität ist ausreichend für Räume bis ca. 25 m² Grundfläche. Funktion Die Sole wird mit einer Membranpumpe unter hohem Druck durch eine feine Düse gepresst und zerstäubt.
- Seite 5 Vor Installation eines SOLDOS müssen alle Materialien im Dampfbad auf ihre Korrosionsbeständigkeit gegenüber Solelösung überprüft werden! Achtung - nur hochreine, desinfizierte WDT Sole mit max. ca. 5% Salz verwenden! Der SOLDOS ist möglichst nahe an der Kabine zu installieren, jedoch aus Gründen von Vibrationen und damit verbundener Geräuschentwicklung in...
- Seite 6 Bedienungsanleitung Soldos V2 (01/07) Seite 6 von 12 Wanddurchführung Düsenaufnahme: Für die Installation der Düse und Abdeckblende muss durch die Kabinenwand eine Bohrung mit ca. 40 mm gemacht werden (siehe Abbildung). Die Wanddurchführung wird in der Bohrung diffusionsdicht eingeklebt. Düsenteil Wanddurchführung...
- Seite 7 Bedienungsanleitung Soldos V2 (01/07) Seite 7 von 12 Anschluss der Dosierleitung an die Pumpe Zum Anschluss der Dosierleitung an die Solepumpe muss zuerst die Überwurfmutter (1) des Anschlussnippels (2) von der Pumpe abgeschraubt werden. Die Überwurfmutter wird nun über den Schlauch geschoben, der Schlauch auf das Anschlussnippel geschoben und mit der Überwurfmutter fest verschraubt.
- Seite 8 Bedienungsanleitung Soldos V2 (01/07) Seite 8 von 12 Inbetriebnahme/ Betrieb Aufsetzen des Solebehälters Zuerst muss der Solebehälter nach dem Schema auf der folgenden Seite auf die Anlage aufgesetzt werden. Aufsetzen des Solebehälters auf den SOLDOS: 1. Originalverschluss vom Solebehälter abschrauben.
- Seite 9 Bedienungsanleitung Soldos V2 (01/07) Seite 9 von 12 Betriebsarten Am Programmschalter wird mit der Pausenzeit und der Sprühzeit die Sprühleistung eingestellt. Am Programmschalter werden die gewünschten Programme eingestellt: Kontinuierliche Dosierung, Tastbetrieb und die Zykluszeit für die Tasteransteuerung. Bei Inbetriebnahme empfehlen wir die Pausen-/ Sprühzeit auf eine Mittelstellung einzustellen (Pausenzeit 4 Minuten / Sprühzeit 25...
- Seite 10 Bedienungsanleitung Soldos V2 (01/07) Seite 10 von Tasterbetätigung gewartet wird. Desinfektion Die Desinfektion der Anlage muss bei jedem Behälterwechsel oder mindestens 1 mal pro Monat durchgeführt werden! Vor einer Desinfektion muss sichergestellt sein, dass die Dampfkabine ausser Betrieb ist und sich keine Gäste darin befinden! Bei jedem Gerät ist eine Desinfektionstabletten, bei jedem...
- Seite 11 Bedienungsanleitung Soldos V2 (01/07) Seite 11 von Wartung Membranpumpe: Dosiermembran einmal jährlich wechseln Bei Außerbetriebnahme empfehlen wir die ganze Anlage mit destilliertem Wasser zu spülen, um Verkrustungen vorzubeugen. Leitungswasser enthält Härtebildner ( Kalk) der die feine Düsenbohrung verstopfen würde Wartung der Sole Kabinen Bei Dampfbädern wird der Innenraum bei Betriebsende mit Wasser...
- Seite 12 Bedienungsanleitung Soldos V2 (01/07) Seite 12 von Ersatzteilliste 17434 Steuerung Soldos-V2 komplett 14932 Steuerplatte Soldos-V3 12764 Wippenschalter 2p A-E 16A d20 10080 Druckschalter Pak-Mini / SOLDOS 60mm 10083 Schutzkappe für Druckschalter M16 17386 Adapter d50-M10X1 für Druckschalter SOLDOS 14785 Magnetmembranpumpe EH-B10 VC- SOLDOS 10726 Membrane EHB10 für Solepumpe...
