Bedienungsanleitung Soldos V2 (01/07)
Seite 6 von 12

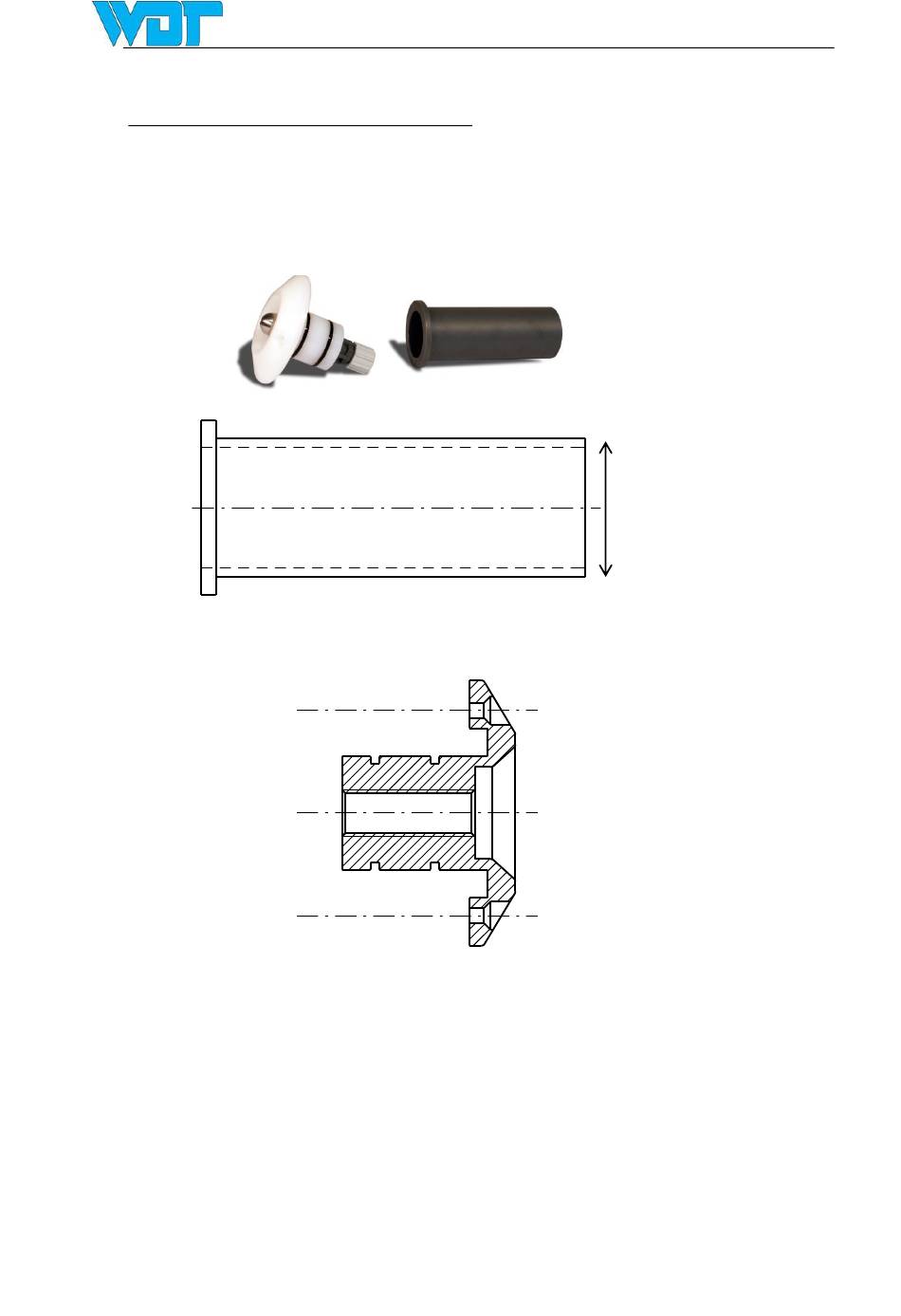

Wanddurchführung Düsenaufnahme:
Für die Installation der Düse und Abdeckblende muss durch die
Kabinenwand eine Bohrung mit ca. 40 mm gemacht werden (siehe
Abbildung). Die Wanddurchführung wird in der Bohrung diffusionsdicht
eingeklebt.
Düsenteil
Wanddurchführung
Wanddurchführung
40mm
Das Düsenteil: Düsenaufnahme mit Düse und Schlauchanschluss
wird zusammenmontiert geliefert.
Düsenaufnahme
Die Dosierleitung PTFE 4x1 wird vom SOLDOS her durch die
Wanddurchführung geführt und am Schlauchanschluss des Düsenteils
angeschlossen. Dieses wird jetzt in die Wanddurchführung geschoben und
an der Wand mit den beiliegenden Schrauben festgeschraubt.
Vor Einschub der Blende in die Wanddurchführung müssen die O-
Ringe gefettet werden.
Wir empfehlen die Dosierleitung in einem Schutzmaterial
(Isolierung) zu verlegen. Darauf achten, dass die Dosierleitung nach
hinten frei beweglich bleibt zur eventuellen Demontage der Düse.
