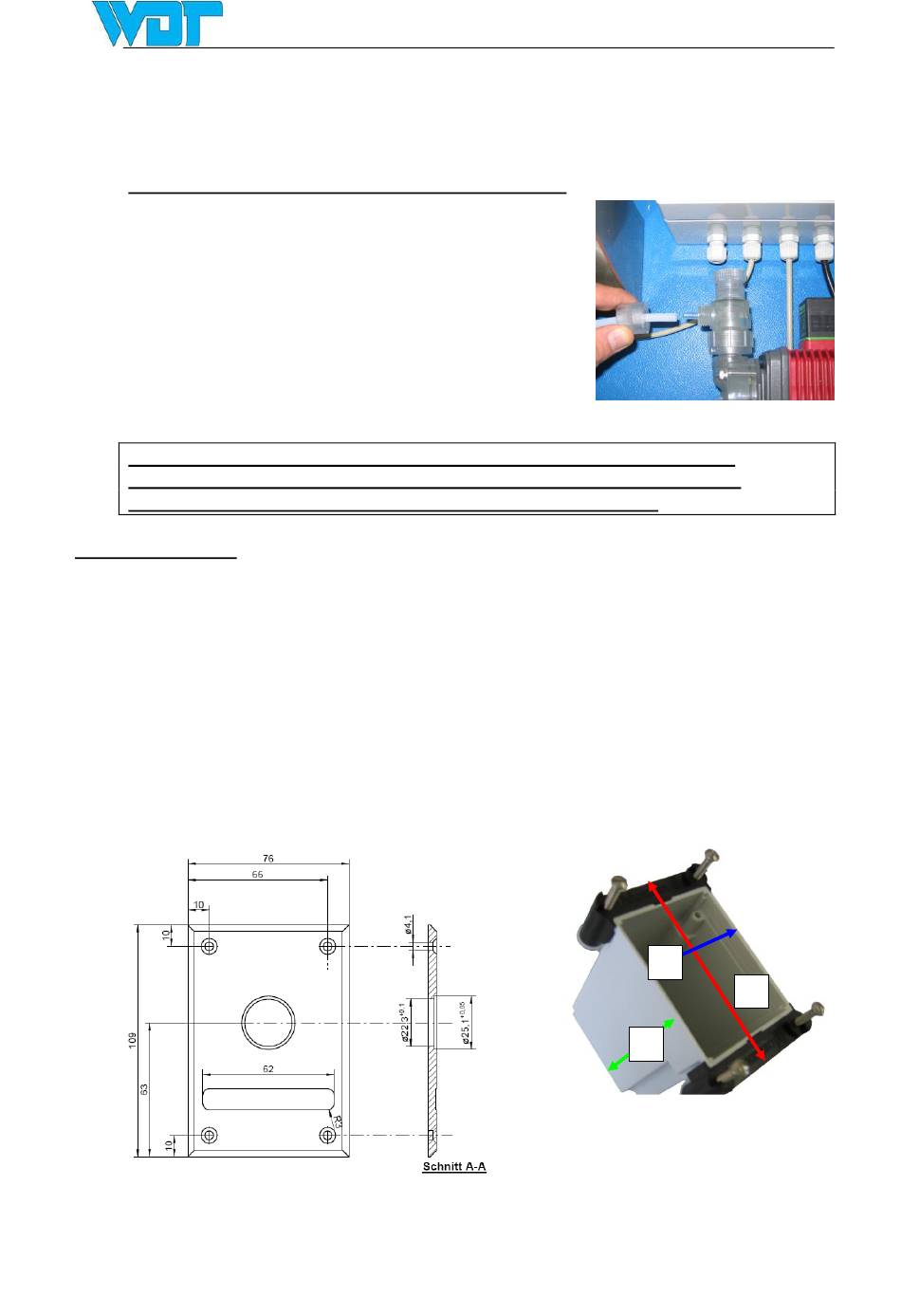

Anschluss der Dosierleitung an die Pumpe
Zum Anschluss der Dosierleitung an die
Solepumpe muss zuerst die Überwurfmutter (1)
des Anschlussnippels (2) von der Pumpe
abgeschraubt werden. Die Überwurfmutter wird
nun über den Schlauch geschoben, der
Schlauch auf das Anschlussnippel geschoben
und mit der Überwurfmutter fest verschraubt.
Achtung! Dosierleitung bei der Verlegung zur Kabine nicht
knicken! Sollte dies bei der Installation passieren, so muss
unbedingt eine neue Dosierleitung verlegt werden.
Montage Taster
Per Taster besteht die Möglichkeit einen zu bestimmenden Zyklus Abzurufen.
(Taster muss separat zu bestellen). Optional kann auch eine Unterputzhaube
mitgeliefert werden. Bei der Montage wird die Haube in der Wand fixiert und
gegen die Kabinenauskleidung abgedichtet. Sollte ein Leerrohr für das
Tasterkabel verlegt werden, so ist ein Leerrohr mit 25 mm Innendurchmesser
zu wählen. Bei der Verlegung ist darauf zu achten, dass ein mindest
Biegeradius von 30cm nicht unterschritten wird. Bei der Endmontage muss
dann nur noch das Steckerfertige Tasterkabel eingezogen und angesteckt
werden.
Nachfolgend finden Sie die Maßblätter für Taster und UP-Hauben:
Bedienungsanleitung Soldos V2 (01/07)
Seite 7 von 12
2
1
B
H
T
B = 69 mm
H =100 mm
T = 96 mm
