(2) Übergang von der "Prüf-Trennstellung" in die Stellung
"Getrennt" (Trennen der Hilfsstromkreise)
– Die Tür der Kassette öffnen.
– Den fliegenden Stecker (2) von Hand aus der festen
Steckdose ziehen und wie in Abb. 12 gezeigt in den
Haken (7) von Abb. 11 einhängen.
(3) Übergang von der Stellung "Getrennt" in die Stellung "Aus
gefahren" (Abb. 12).
– Gleichzeitig die beiden Griffe (1) in Richtung der Mittel-
achse des Schützes schieben und zugleich das Schütz
aus der Kassette heraus auf das Fahrgestell ziehen.

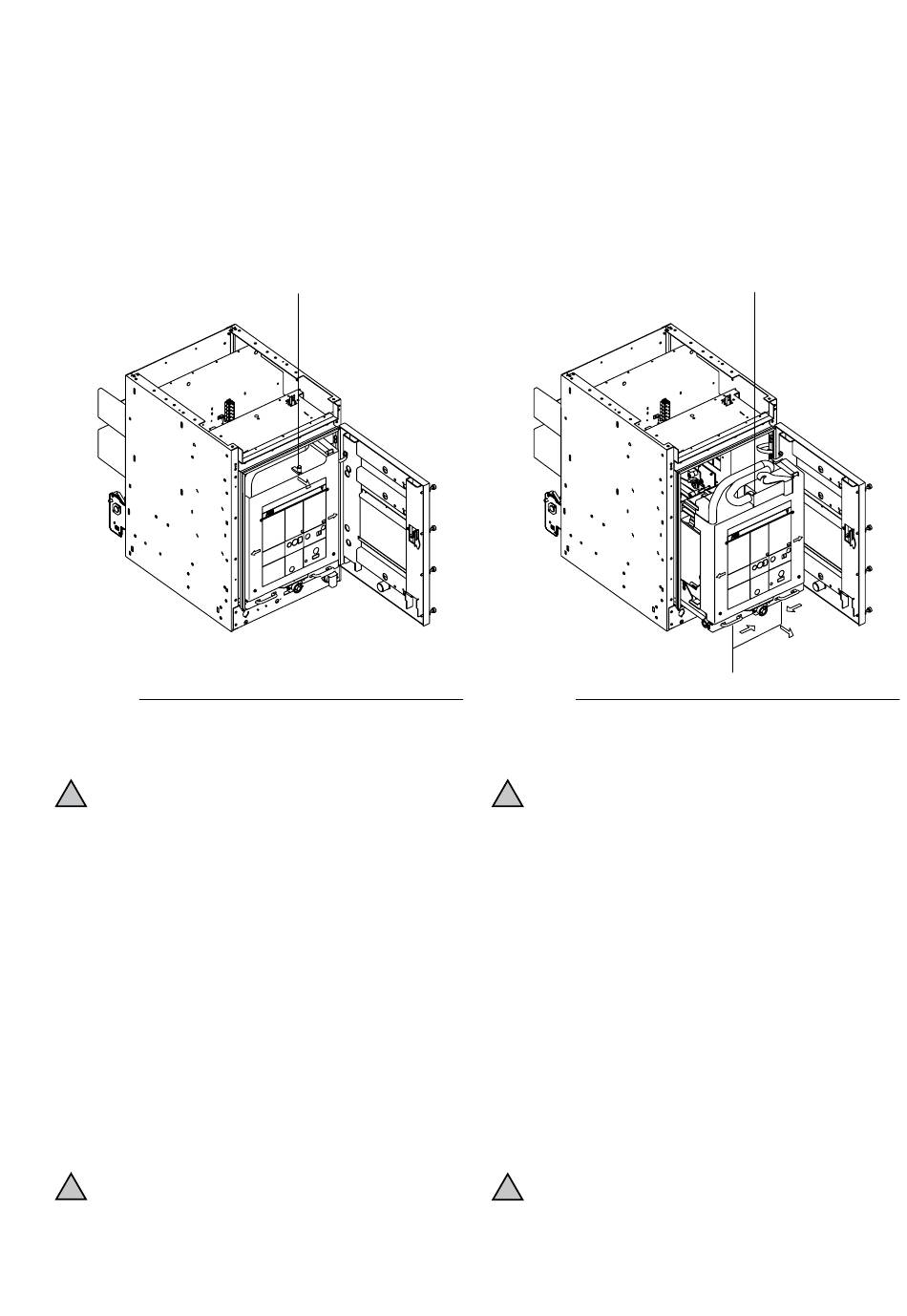

Abb./Fig. 11
c) Aufheben der Türverriegelung
Dieser Vorgang darf nur im Notfall und ausschließ-
!
lich von Fachpersonal, das mit dem Gerät vertraut
ist, ausgeführt werden.
Wenn die Tür der Kassette entriegelt werden muß, die Anwei-
sungen, die auf dem Schild, das sich neben dem Griff auf der
Tür befindet, befolgen; diese Anweisungen sind nachstehend
aufgeführt.
Achtung
Die Tür kann nur geöffnet werden, wenn sich das Schütz in
Trennstellung befindet.
In allen anderen Fällen oder wenn das Schütz nicht vorhanden
ist, kann die Tür entriegelt werden, indem man in die Bohrung
mit 3 mm Durchmesser neben dem Griff ein Werkzeug einführt,
das aus einem Rundstab von 2 oder 3 mm besteht, einführt
und es niederdrückt, bis der Griff gedreht werden kann.
6.2. Schalten des Erdungsschalters bei den
Kassetten CBE1
Sicherstellen, daß die Schlüsselverriegelungen auf
!
dem Erdungsschalter (falls vorhanden) deaktiviert
sind und daß die elektromechanische Blockierein-
richtung bei Unterspannung des Erdungsschalters
(falls vorhanden) gespeist ist.
7
(2) Passage de la position "sectionné en essai" à la position
"sectionné" (déconnexion des auxiliaires)
– ouvrir la porte de la cellule
– extraire à la main le connecteur mobile (2) du connecteur
fixe correspondant et le positionner comme indiqué sur
la fig. 12 sur le cliquet (7) de la fig. 11.
(3) Passage de la position "sectionné" à la position "débroché"
(fig. 12)
– déplacer en même temps les deux poignées (1) vers
l'axe médian du contacteur et débrocher en même
temps le contacteur de la cellule et placer ce dernier
sur un chariot approprié.
Abb./Fig. 12
c) Modification de l'interverrouillage de la porte
Opération ne devant être effectuée qu'en cas d'ur-
!
gence par du personnel ayant une connaissance
adéquate de l'appareillage.
Dans le cas où il serait nécessaire de libérer la porte de la
cellule, suivre les indications de la plaque figurant ci-dessous
et présente sur la porte à côté de la poignée.
Attention
La porte ne s'ouvre qu'avec le contacteur en position sec-
tionné.
Dans tous les autres cas, ou en l'absence du contacteur, la
porte peut être débloquée en introduisant dans le trou de
3 mm de diamètre, adjacent à la poignée, un outil rond de
2 ou 3 mm et en le poussant jusqu'à ce que la rotation de
la poignée soit possible.
6.2. Manoeuvre du sectionneur de terre
pour les cellules CBE1
Contrôler que les verrouillages par clé sur le
!
sectionneur de terre (s'ils sont présents) sont dé-
sactivés et que le verrouillage électromécanique
à la désexcitation du sectionneur de terre (s'il est
présent) est alimenté.
