- Seite 1 MD-100 Mobile Drum...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 25.01.2024, ID: 568017 (V2)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................7 Leistungsmerkmale..........................10 Installation und Inbetriebnahme....................11 Anschlüsse und Bedienelemente....................12 Bedienung..............................17 MIDI-Implementierung......................... 33 Technische Daten............................ 36 Stecker- und Anschlussbelegungen....................38 Umweltschutz............................40 MD-100 Mobile Drum...
- Seite 4 MD-100 Mobile Drum...
- Seite 5 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 7 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Mobile Drums dienen zur Umsetzung digitaler Triggersignale von Drum-Pads in verschiedene Gebrauch Schlagzeugsounds. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedin‐ gungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen.
- Seite 8 Sicherheitshinweise WARNUNG! Mögliche Gehörschäden bei Verwendung von Lautsprechern oder Kopfhörern mit hoher Lautstärke! Bei angeschlossenen Lautsprechern oder Kopfhörern kann das Gerät Lautstärken erzeugen, die zu vorübergehender oder perma‐ nenter Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hör‐ schäden verursachen.
- Seite 9 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung durch Weichmacher in Gummifüßen! Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung des Untergrunds reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Benutzen Sie ggf. eine geeig‐ nete Unterlage oder Filzgleiter, damit die Gummifüße des Geräts nicht in direkten Kontakt mit dem Untergrund kommen.
- Seite 10 Leistungsmerkmale Leistungsmerkmale 8 anschlagdynamische Drum-Pads, Anschlüsse für Kick- und Hi-Hat-Pedale Dreistellige LED-Anzeige Kopfhörer- und USB-C-Anschluss 665 Preset-Sounds 80 Drum-Kits, 10 Benutzer-Drum-Kits 128 GM-Sounds 110 Songs Metronom (40-240 bpm) 3-Band EQ (global) Betriebssystem: Windows® 8 und aktueller, Mac OS X® 10.8 und aktueller MD-100 Mobile Drum...
- Seite 11 Installation und Inbetriebnahme Installation und Inbetriebnahme Netzteil anschließen Verbinden Sie das Netzteil mit dem 12-V-Eingang des Geräts und stecken Sie anschließend den Netzstecker in die Steckdose. Pedale anschließen Verbinden Sie die Anschlusskabel der Fußmaschine und des Hi-Hat-Controllers mit den ent‐ sprechenden Eingangsbuchsen auf der Rückseite des Moduls.

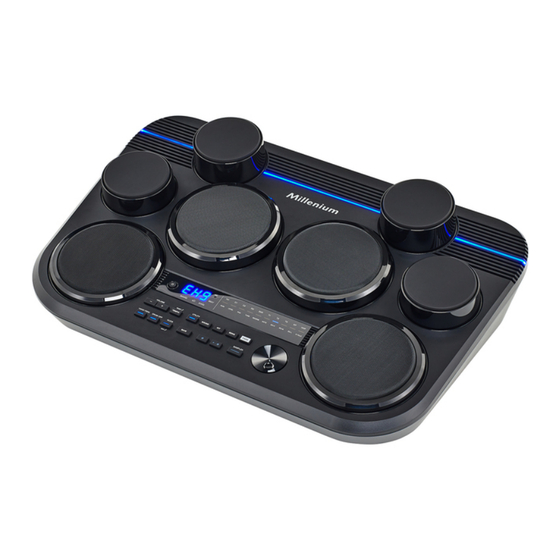

- Seite 12 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Draufsicht ö & MD-100 Mobile Drum...
- Seite 13 Anschlüsse und Bedienelemente 1 Pad 2 Crash 1 2 Pad 6 Tom 1 3 Pad 7 Tom 2 4 Pad 3 Crash 2 5 Pad 1 Hi-Hat 6 Pad 4 Ride 7 Pad 5 Snare 8 Pad 8 Tom 3 9 Hi-Hat-Pedal 10 Kick-Pedal MD-100...
- Seite 14 Anschlüsse und Bedienelemente Panel Vorderseite > < 11 [POWER] | Hauptschalter zum Ein-/Ausschalten des Geräts 12 Dreistellige LED-Anzeige | Display zur Anzeige aller Parameter des jeweils geöffneten Menüs 13 [MIC] | Eingebautes Mikrofon 14 Anzeiger | Blinkt zur Anzeige des Drum-Pads. Leuchtet zur Anzeige des Untermenüs. 15 [VOLUME +/–] | Tasten zum Einstellen der Lautstärke MD-100 Mobile Drum...
- Seite 15 Anschlüsse und Bedienelemente 16 [HAND PERC] | Startet den manuellen Percussionmodus 17 [DRUM OFF] | Stellt das das Schlagzeug in einem Song stumm oder hebt die Stummschaltung auf. 18 [TEMPO] | Öffnet das Menü Tempo. Längeres Drücken setzt das Tempo auf den Standardwert zurück. 19 [CLICK] | Stellt das Click ein oder aus.
- Seite 16 Anschlüsse und Bedienelemente Panel Rückseite 30 [KICK] | Eingangsbuchse zum Anschluss der Fußmaschine. 31 [HI HAT] | Eingangsbuchse zum Anschluss des Hi-Hat-Controllers. 32 [AUX IN] | Eingangsbuchse zum Anschluss eines Audiogeräts (z. B. MP3- oder CD-Player) 33 [PHONES] | Ausgangsbuchse zum Anschluss eines Kopfhörers. 34 USB-Anschluss 35 Anschlussbuchse für das 12-V-Steckernetzteil zur Spannungsversorgung.
- Seite 17 Drücken Sie [KIT], um das Menü Kit zu öffnen. Im Display wird die aktuelle Kit-Nummer angezeigt. Wählen Sie mit dem Einstellrad das gewünschte Drum-Kit aus. Die Drum-Kit-Liste steht Ihnen auf der Produktseite unter www.thomann.de zum Download zur Verfügung. Drücken Sie [PAGE], um das Untermenü zu öffnen.
- Seite 18 Schlagen Sie das Pad, dessen Sound Sie bearbeiten wollen, an. Der dazugehörige Indikator leuchtet auf. Wählen Sie mit dem Einstellrad einen Sound oder User-Sound. Drücken Sie [PAGE], um das Untermenü zu öffnen. Die Sound-Liste steht Ihnen auf der Produktseite unter www.thomann.de zum Down‐ load zur Verfügung. MD-100 Mobile Drum...
- Seite 19 Bedienung User-Kit speichern Drücken Sie [SAVE]. Die aktuelle User-Kit-Nummer blinkt im Display. Wählen Sie mit dem Einstellrad einen Speicherplatz für das User-Kit. Drücken Sie [SAVE] erneut, um die Auswahl zu bestätigen. Die User-Kit-Nummer auf dem Dis‐ play blinkt nicht mehr und das User-Kit ist gespeichert. Ungespeicherte User-Kit-Einstellungen gehen verloren, wenn Sie in ein anderes Menü...
- Seite 20 Bedienung Untermenü Display Bereich Beschreibung -8…8 Passen Sie die Schwankung des Sounds an. Tune -8…8 Passen Sie die Ton‐ lage des Sounds an. Reverb 0…16 Passen Sie den Hall des Sounds an. MD-100 Mobile Drum...
- Seite 21 Im Display wird die aktuelle Songnummer angezeigt. Wählen Sie mit dem Einstellrad einen Song aus. Die Song-Liste steht Ihnen auf der Produktseite unter www.thomann.de zum Down‐ load zur Verfügung. Wenn Sie Song Nr. 1…100 auswählen, wird der Song wiederholt. Wenn Sie Song Nr. 101…110 oder einen User-Song auswählen, wird der Song einmalig gespielt.
- Seite 22 Bedienung Untermenü Display Bereich Beschreibung Songlautstärke 0…32 Passen Sie die Laut‐ stärke des Songs an. PAD-LED ON/OFF Stellen Sie die Padin‐ dikatoren aus. [LoF]: Licht aus. [Lon]: Licht an. Song abspielen Drücken Sie [PLAY/STOP], um einen Song zu starten oder zu stoppen. Während der Song spielt, blinken drei Punkte im Display im Tempo des Songs gleichzeitig mit dem ersten Beat.
- Seite 23 Bedienung Drücken Sie [DRUM OFF] erneut, um die Drums im aktuellen Song wieder einzuschalten. Click ein- und ausstellen Drücken Sie [CLICK], um das Click zu starten. Der Indikator der Taste blinkt im Rhythmus. Drücken Sie [CLICK] erneut, um das Click zu stoppen. Click-Parameter einstellen Halten Sie [CLICK] gedrückt, um das Menü...
- Seite 24 Bedienung Untermenü Display Bereich Beschreibung Rhythmus Typ 2 (Halbe Note) Stellen Sie den Rhythmus des Clicks 4 (Viertelnote) ein. 8 (Achtelnote) 3 (Achtelnote Dril‐ ling) 16 (Sechzehntelnote) Lautstärke 0…16 Stellen Sie die Laut‐ stärke des Clicks ein. Sound 1…6 Stellen Sie den Sound des Clicks ein.
- Seite 25 Bedienung Das Clicktempo passt sich dem aktuellen Songtempo an. Wenn Sie den Song ändern, ändert sich auch das Tempo. Aufnahme vorbereiten Drücken Sie [RECORD], um in den Aufnahmemodus zu wechseln. Im Display wird "rEC" ange‐ zeigt. Die Taste [RECORD]leuchtet. Die [PLAY/STOP] blinkt. Drücken Sie [PAGE], um das Untermenü...
- Seite 26 Bedienung Untermenü Display Bereich Beschreibung Beat 1…9 Click Beats sind nur verfügbar, wenn im Menü Song „---“ aus‐ gewählt ist. Tempo 40…240 Stellen Sie das Tempo für die Auf‐ nahme ein. Das Stan‐ dardtempo ist 120. Wenn ein Begleit‐ song ausgewählt ist richtet sich das Tempo nach dem Song.
- Seite 27 Bedienung Sie können bis zu 8000 Schläge aufnehmen. Sobald die Aufnahme voll ist, wird im Dis‐ play "FUL" angezeigt und die Menüauswahl wechselt in das Menü Song. Speichern Sie Änderungen am User-Kit, bevor Sie eine Aufnahme starten. Abgespielte Aufnahmen können sich bei ungespeicherten User-Kits anders als die eigentliche Auf‐ nahme anhören.
- Seite 28 Bedienung Samplermodus einstellen Drücken Sie [SAMPLER], um den Sampler zu starten. Der Indikator der Taste leuchtet und [PLAY/STOP] blinkt. U 02 U 03 Beim Einschalten befindet sich der Sampler im Playbackmodus. Die Funktionen Click und Song sind automatisch deaktiviert. U 01 U 04 U 06 U 07...
- Seite 29 Bedienung Sampling starten Schlagen Sie im Playbackmodus ein Pad an, drücken Sie [PLAY/STOP], um das Sampling zu starten. Während des Samplings leuchtet [PLAY/STOP] und im Display wird „-.--“ angezeigt. Sobald Sie das Sampling stoppen, geht das Gerät zurück in den Playbackmodus. Untermenü...
- Seite 30 Bedienung Utility Einstellungen vor‐ Im Menü Utility können Sie die EQ- und Trigger-Parameter einstellen. nehmen Drücken Sie [UTILITY], um das Menü Utility zu öffnen. Im Display werden die Parameter des aktuellen Untermenüs angezeigt. Passen Sie mit dem Einstellrad die Parameter an. Drücken Sie [PAGE], um das Untermenü zu wechseln.
- Seite 31 Bedienung Untermenü Display Bereich Beschreibung EQ niedrig 1…9 Stellen Sie den nierd‐ rigen Band Gain ein. Die Parameter ent‐ sprechen den Dezi‐ belwerten bei EQ hoch. Pad X-Talk 0…32 Diese Einstellung ver‐ meidet Crosstalk. Crosstalk bedeutet, dass beim Anschlagen eines Pad ein weiteres Pad ebenfalls reagiert.
- Seite 32 Bedienung Untermenü Display Bereich Beschreibung Pad Threshold 0…32 Passen Sie den Schwellenwert der Pads an. Es wird nur ein Sound erzeugt, wenn das Trigger- Signal den Schwel‐ lenwert erreicht. Hand-Percussion-Modus ver‐ Drücken Sie [HAND PERC], um in den Hand-Percussion-Modus zu wechseln. Das aktuelle Drum- wenden Kit wechselt in das Hand-Percussion-Kit und die Empfindlichkeit der Pads wird erhöht.
- Seite 33 MIDI-Implementierung MIDI-Implementierung Function Transmitted Recognised Remarks Basic channel Default 10ch 1…16ch Changed Mode Default Messages Altered ******** Note number Note 0…127 0…127 True voice ******** 0…127 Velocity Note ON Yes (9nH, V=1…127) 1…127 Note OFF Yes (9nH, V= 0) 0…127 Aftertouch Keys Channels...
- Seite 34 MIDI-Implementierung Function Transmitted Recognised Remarks Portamento Time Data entry Volume Expression Sustain Pedal Portamento ON/OFF Sostenuto Pedal Soft Pedal Reverb Program Chorus Program Reverb Level Chorus Level All Sound Off Reset All Controllers All Notes Off MD-100 Mobile Drum...
- Seite 35 MIDI-Implementierung Function Transmitted Recognised Remarks Program change System exclusive System common Song Position Song Select Tune Request System Real Time Clock Commands Start/Stop Aux messages Local ON/OFF All Notes OFF Active Sensing System Reset Mode 1: OMNI On, Poly Mode 2: OMNI On, Mono Mode 3: OMNI Off, Poly Mode 4: OMNI Off, Mono MD-100...
- Seite 36 1 × 3,5-mm-Klinkenbuchse Ausgangsanschlüsse Kopfhörer 1 × 3,5-mm-Klinkenbuchse Sounds MIDI-Sounds 128 (Die MIDI-Listen stehen Ihnen auf der Produktseite unter www.thomann.de zum Download zur Verfügung.) Effekte Hall, Verzerrung, Kompressor Drum-Kits 80 Drum-Kits, 10 Benutzer-Drum-Kits Demo- und Übungsstücke 110 vorprogrammierte Songs, 5 User-Songs...
- Seite 37 Technische Daten Betriebsspannung 12 V / 2000 mA, Plus am Innenleiter oder über USB Betriebssystem Windows® 8 und aktueller, Mac OS X® 10.8 und aktueller Abmessungen (B × H × T) 618 mm × 130 mm × 383 mm Gewicht 3,38 kg Umgebungsbedingungen Temperaturbereich...
- Seite 38 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“...
- Seite 39 Stecker- und Anschlussbelegungen Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse MD-100 Mobile Drum...
- Seite 40 Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 41 ökologisch wertvolle Alternative zur Entsorgung. Nutzen Sie die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten unter www.thomann.de. Wenn das Altgerät personenbezogene Daten enthält, löschen Sie die Daten, bevor Sie es ent‐...
- Seite 42 Notizen MD-100 Mobile Drum...
- Seite 44 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
