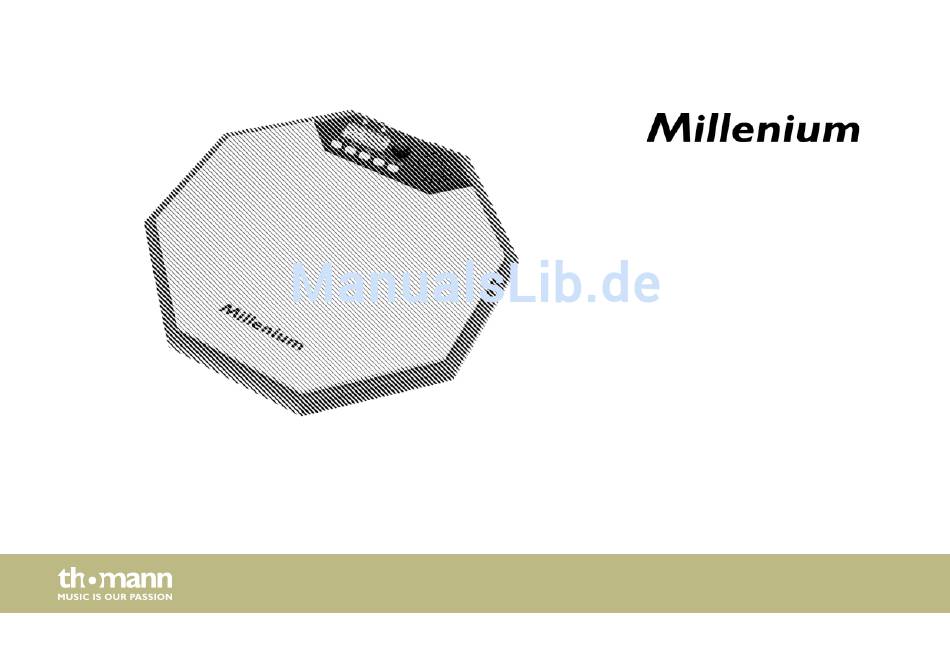

- Seite 1 R1 12" Metronome Practice Pad drum-pad bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 24.03.2017, ID: 400714...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................12 Bedienelemente............................13 Gerätefunktionen............................ 16 Bedienung des Gerätes........................19 Technische Daten............................ 20 Stecker- und Anschlussbelegungen....................21 Reinigung..............................23 Umweltschutz............................24 R1 12"... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. drum-pad...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Mobile Drums dienen zur Umsetzung digitaler Triggersignale von Drum-Pads in verschiedene Gebrauch Schlagzeugsounds. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedin‐ gungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise WARNUNG! Verletzungsgefahr durch unsachgemäße Handhabung von Lithium- Batterien Lithium-Batterien können bei Kurzschluss, Überhitzung oder mechanischer Beschädigung schwere Verletzungen hervorrufen. Beachten Sie die Hinweise zum sachgemäßen Umgang mit Lithium-Batterien im vorliegenden Abschnitt. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
-
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Eingebautes Metronom (30…250 Bpm, alle Notenwerte) Kopfhörer-Ausgang (3,5-mm-Stereo-Klinkenbuchse) Display Beat Counter (10…60 Sekunden) Einstellbarer Rhythmus (1…8 Zähleinheiten) Lautsprecher Micro-USB-Ladebuchse USB-Kabel (im Lieferumfang enthalten) drum-pad... -
Seite 13: Bedienelemente
Bedienelemente Bedienelemente R1 12" Metronome Practice Pad... - Seite 14 Bedienelemente 1 Sechsstelliges Display 2 Rhythmusanzeige Zeigt die aktuelle rhythmische Figur an. 3 Multifunktionsknopf Regelt Beat, Tempo, Rhythm, Sound und Lautstärke 4 Lautsprecher 5 Schlagfläche 6 [VOLUME] Taste zum Einstellen der Gesamtlautstärke des Übungspads. 7 [SET] Mit dieser Taste legen Sie die Einstellungen fest. 8 [TRAIN] Aktiviert den Trainingsmodus.
- Seite 15 Bedienelemente 9 [TAP] Tap Tempo-Funktion ► ] 10 [O/ Ein- und Ausschaltknopf/Start/Stopp. 11 Ausgangsbuchse [OUTPUT] Zum Anschließen eines Kopfhörers (mit 3,5-mm-Stereo-Klinkenstecker). 12 Drehregler [VOLUME] Lautstärkeregler für den Kopfhörerausgang. Das Drehen des Reglers im Uhrzeigersinn erhöht die Lautstärke. Sie verringern die Lautstärke durch entgegengesetztes Drehen. 13 USB-Buchse Zum Anschließen eines externen USB-Geräts oder USB-Netzteils zum Laden des Geräts.
-
Seite 16: Gerätefunktionen
Gerätefunktionen Gerätefunktionen ► ] für mehrere Einschalten Zum Einschalten des Gerätes drücken Sie den Ein-/Ausschaltknopf [O/ Sekunden. Nun erscheint das Konfigurationsmenü auf dem Display. Mit [SET] und Drehen des Mulitfunkti‐ onsknopfs können Sie die Einstellungen zu „BEAT“ , „TEMPO“ , „RHYTHM“ , „SOUND“ und „VOLUME“... - Seite 17 Gerätefunktionen Einstellen des Rhythmus Sie können zwischen folgenden Rhythmusstilen wählen: Einstellen des Sounds Sie können zwischen drei verschiedenen Sounds wählen, die Sie mittels des Drehreglers ein‐ stellen können. Neben einer menschlichen Stimme sind auch zwei elektronische Soundvari‐ anten verfügbar. Ladestatus des Akkus Wenn das Gerät mit Akku betrieben wird, wird der Ladezustand im Menü...
- Seite 18 Gerätefunktionen ► ] aus und starten Sie das Gerät Bei Fehlfunktion schalten Sie das Metronom mit [O/ nach 30 Sekunden neu. drum-pad...
-
Seite 19: Bedienung Des Gerätes
Bedienung des Gerätes Bedienung des Gerätes Trainingsmodus Das Gerät verfügt über einen Trainingsmodus. Mit [TRAIN] bekommen Sie das gewünschte Menü angezeigt. Hier werden die Anzahl der Schläge in einem definierten Zeitintervall festgehalten. Das Zeitintervall kann mithilfe des Mul‐ tifunktionsknopfs zwischen 10…60 eingestellt werden und wird während der Übung auf 0 heruntergezählt. -
Seite 20: Technische Daten
Technische Daten Technische Daten Display Sechsstellige LED-Anzeige Abmessungen (B × H × T) 27,8 cm × 2,8 cm × 27,8 cm Anschlüsse Kopfhörer-Ausgang (3,5-mm-Stereo-Klinkenbuchse) Micro-USB Spannungsversorgung über Micro-USB-Buchse über Batterie: Lithiumakku (600 mAh) Gewicht 1,6 kg drum-pad... -
Seite 21: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 22 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse drum-pad...
-
Seite 23: Reinigung
Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐... -
Seite 24: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 25 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 26 Notizen drum-pad...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
