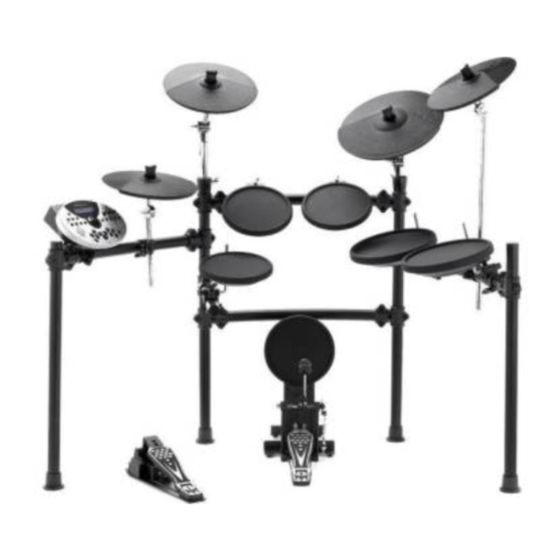

thomann Millenium MPS-600 Aufbauanleitung

Vorschau ausblenden Andere Handbücher für Millenium MPS-600:
Inhaltsverzeichnis

Werbung

Quicklinks

MPS-600
e-drum-set
aufbauanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für thomann Millenium MPS-600

Inhaltszusammenfassung für thomann Millenium MPS-600

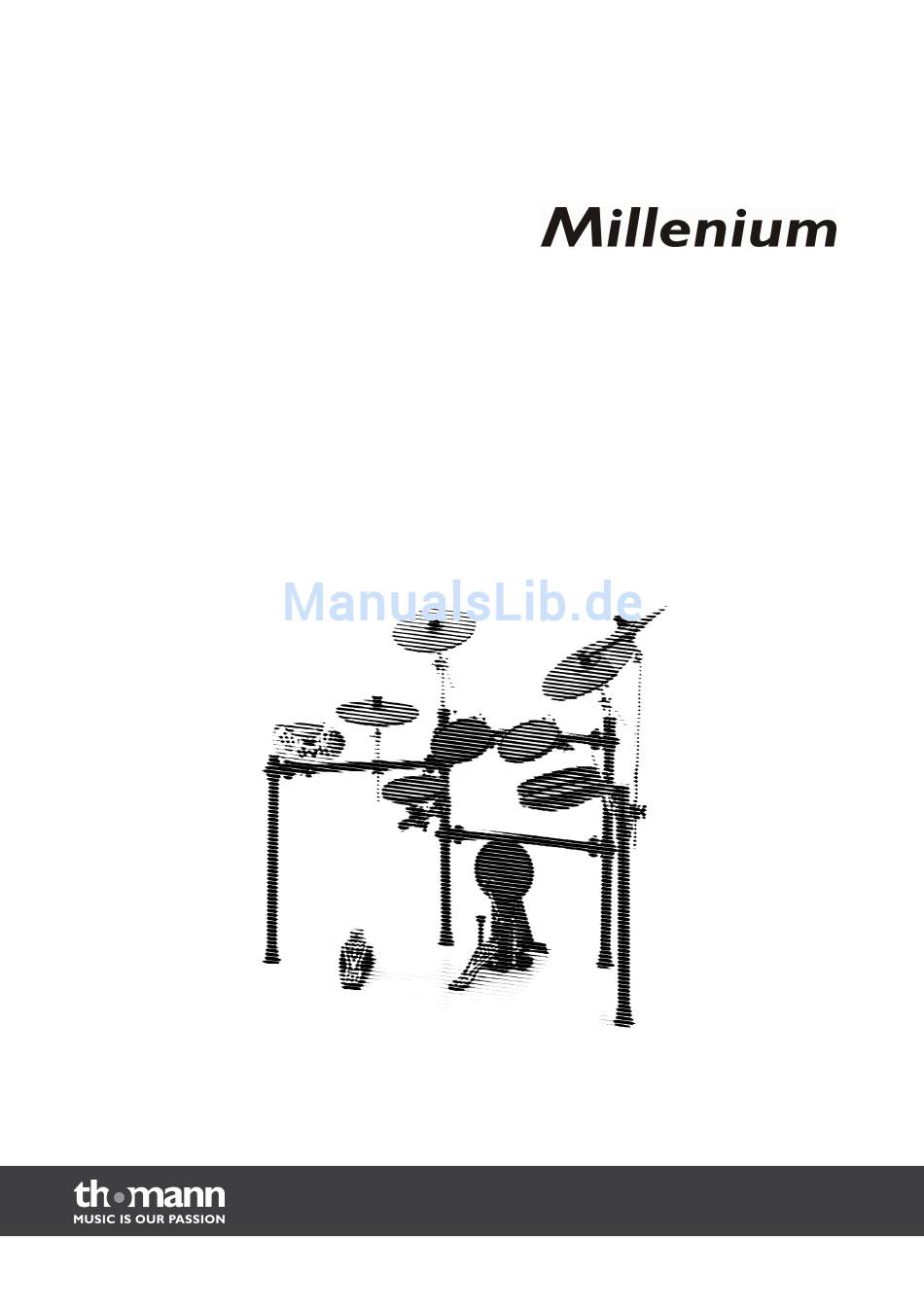

  • Seite 1 MPS-600 e-drum-set aufbauanleitung...
  • Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 18.04.2012...
  • Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise........................................4 Lieferumfang............................................. 5 Zusammenbau..........................................7 Umweltschutz..........................................13 MPS-600...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reich‐ weite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen.

  • Seite 5: Lieferumfang

    Lieferumfang Lieferumfang Rack-Teile Überprüfen Sie vor dem Aufbau Ihres Kits die Vollständigkeit der Lieferung anhand der folgenden Abbildungen. Centerrohr (1) Rohr (L1) Rohr (R1) Rohr (L2) Rohr (R2) Centerrohr (2) Seiten-Arm (L1) Seiten-Arm (R) Seiten-Arm (L2) Inhalt der Box „Accesory“ Verbindungskabel x 11 Cymbal-Halter (kurz) L-Stück der Pads x 5...
  • Seite 6 Lieferumfang Inhalt der Box „Kick Pad and 9''-Drum Pads“ Bass-Drum-Pad 9“-Tom-Pads x 3 Inhalt der Boxen „Bass Drum Pedal“ und „Hi-Hat Pedal“ Hi-Hat-Pedal Inhalt der Boxen „Cymbal 14''“ und „Cymbal 12''-Crash, 12''-Hi-Hat“ 14“-Cymbal-Pad 12“-Cymbal-Pads x 3 „Pillar Box“ Ohne Abbildung. Die Box enthält den kleinen linken Seitenarm des Racks. Die Boxen „Empty Box A/B/C“...

  • Seite 7: Zusammenbau

    Zusammenbau Zusammenbau Zusammenbau des Racks Lösen Sie die Schrauben der einzelnen Klemmen vor dem Einstecken der Rohre mit dem Drum-Schlüssel. Die Positionen der Pads, Cymbals usw. gehen aus der folgenden Übersicht hervor. 14“-Cymbal-Pad 12“-Cymbal-Pad 9“-Tom-Pads 12“-Cymbal-Pad 12“-Cymbal-Pad Drum-Modul 11“-Drum-Pad 11“-Drum-Pad Bassdrum-Pad Hi-Hat-Pedal VORSICHT!
  • Seite 8 Zusammenbau Rohr (L1) Centerrohr (1) Centerrohr (2) Verbinden Sie das Centerrohr (1) mit der oberen Klemme und das Centerrohr (2) mit der unteren Klemme von Rohr (L1). Rohr (R1) Centerrohr (1) Centerrohr (2) Richten Sie die Höhe der Klemmen von Rohr (L2) grob nach der Höhe der Gegenklemmen an Rohr (L1) vor. Verbinden Sie das Centerrohr (1) mit der oberen Klemme und das Centerrohr (2) mit der unteren Klemme von Rohr (L2).
  • Seite 9 Zusammenbau Rohr (L1) Rohr (L2) Verbinden Sie den Seitenarm (L1) mit der Klemme am Rohr (L1) und ziehen Sie die Schrauben der Klemme mit dem Drum- Schlüssel gleichmäßig handfest an. Rohr (R1) Schraube anziehen Verbinden Sie den Seitenarm (R) mit der Klemme am Rohr (R1) und ziehen Sie die Schrauben der Klemme mit dem Drum- Schlüssel gleichmäßig handfest an.
  • Seite 10 Zusammenbau Pads am Rack befestigen Befestigen Sie die mitgelieferten L-Stücke (Karton „Accesory“) an den fünf Pads. Ziehen Sie die Flügelmuttern an den Pads zunächst handfest an. Schieben Sie dann die Kunststoffenden der L-Stücke auf Anschlag in die vorgesehenen Klemmen am Rack, siehe Ä...
  • Seite 11 Zusammenbau Setzen Sie die beiden zweiteiligen Cymbal-Halter in die Rohre (L1) und (R1) am Rack. Setzen Sie den kurzen einteiligen Cymbal-Halter in die (aus der Sicht des Schlagzeugers) rechte freie Klemme des linken Seitenarms. Setzen Sie den langen einteiligen Cymbal-Halter in die freie Klemme des rechten Seitenarms. Flügelmutter Filzscheibe Flügelmutter...

  • Seite 12: Drum-Modul Am Rack Befestigen

    Zusammenbau Achten Sie darauf, dass der Anschlussblock auf der Unterseite der Cymbals nicht an der Zylinderschraube des Gegenhalters aufsitzt. Drum-Modul am Rack befestigen Drum-Modul einsetzen Ziehen Sie die Flügelmutter an Setzen Sie das Drum-Modul auf Anschlag in die (aus der Sicht des Schlagzeugers) linke freie Klemme des linken Seitenarms. Richten Sie das Modul aus und ziehen Sie die Flügelmutter der Klemme fest.

  • Seite 13: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. Beachten Sie die Hinweise und Kennzeichen auf der Verpackung.
  • Seite 14 Notizen e-drum-set...
  • Seite 16 Musikhaus Thomann e.K. · Treppendorf 30 · 96138 Burgebrach · Germany · www.thomann.de...
