Sicherheitshinweise Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reich‐ weite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen.
Y-Kabel für die Stromversorgung Hi-Hat (mit Edge und Choke) Crash 1 (mit Edge und Choke), Crash 2 (mit Edge und Choke) Ride (mit Edge, Bell und Choke) e-drum modul Millenium MPS-850 Hi-Hat-Ständer mit Pedal Fußmaschine für das Bass Drum-Pad Schlägel für die Fußmaschine Bass Drum-Pad Befestigungswinkel für Pads...
Seite 6
Lieferumfang Pos. Anz. Klettband Handschraube, lang Handschraube, kurz Mehrfachkabel zum Anschluss der Pads an das e-Drum-Modul Steckernetzteil Einzelverbindungskabel für Tom 4 und Crash 2 Aufbauanleitung e-Drum-Set Bedienungsanleitung e-Drum-Modul e-drum set...
Seite 9
Zusammenbau Aufbau des Racks VORSICHT! Schnittgefahr an Händen und Fingern Achten Sie beim Zusammenstecken der Verbindungen auf scharfe Kanten an den Metallrohren, Schrauben usw. Befestigen Sie die waagrechten Verbindungsrohre (5, 6) an den seitlichen Stützrohren (1, 2). Ziehen Sie anschließend die Befestigungsschrauben mit dem Drum-Schlüssel (25) an. Befestigen Sie die beiden seitlichen Ausleger des Racks (7, 8, 9) in den vorgesehenen Befestigungsklemmen.
Seite 10
Zusammenbau Ziehen Sie anschließend die Befestigungsschrauben an. Positionieren Sie die Befestigungswinkel (24) für die einzelnen Pads. Ziehen Sie anschließend die Befestigungsschrauben Drehen Sie die Befestigungswinkel (24) in die richtige Position für die Montage der Pads. Ziehen Sie anschließend die Befes‐ tigungsschrauben an.
Seite 11
Zusammenbau Pads am Rack befestigen Befestigen Sie die Befestigungswinkel an den Pads (10, 11, 12). Ziehen Sie die Flügelmuttern an den Pads zunächst handfest Schieben Sie dann die Kunststoffenden der Befestigungswinkel auf Anschlag in die vorgesehenen Klemmen am Rack. Richten Sie die Pads am Rack nach Ihren Bedürfnissen aus und ziehen Sie die Flügelmuttern der Padhalterungen und die Schrauben der Pad-Klemmen am Rack anschließend gleichmäßig fest.
Seite 12

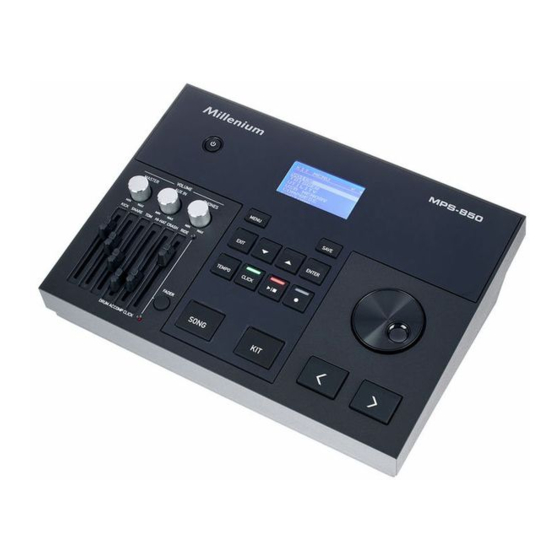

Zusammenbau Fußmaschine aufbauen Rasten Sie die beiden Metallstangen in die vorgesehenen Bohrungen am Gestell der Fußmaschine ein. Setzen Sie den Schlägel (22) in die vorgesehene Bohrung am Drehkopf der Fußmaschine (21) und ziehen Sie die Klemme mit dem Drum-Schlüssel fest. Drum-Modul am Rack befestigen Setzen Sie das e-Drum-Modul (19) auf Anschlag in die freie Klemme des Auslegers.
Seite 13
Zusammenbau Hi-Hat-Ständer zusammenbauen Bauen Sie den Hi-Hat-Ständer gemäß folgender Abbildung zusammen. Gehen Sie wie folgt vor, um den Hi-Hat-Controller und die Hi-Hat auf dem Hi-Hat-Ständer zu befestigen. Lösen Sie die Innensechskantschraube am Verbindungsstück für die Hi-Hat mit dem Drum-Schlüssel. Drehen Sie das Ober‐ teil gegen den Uhrzeigersinn und nehmen Sie die Einzelteile nach oben weg.
Seite 14
Zusammenbau Bassdrum und Hi-Hat positionieren Platzieren Sie die Fußmaschine mit dem Bass Drum-Pad mittig unter dem Rack. Positionieren Sie die Fußmaschine mittig vor dem Pad. Platzieren Sie das Hi-Hat-Pedal links vom Bass Drum-Pad. Einrichten und Verkabeln Richten Sie das Rack, die Pads und die Cymbals nach Ihren Bedürfnissen ein. Positionieren Sie zuletzt die Fußmaschine und den Hi-Hat-Controller vor dem Rack und verkabeln Sie alle Trigger mit dem e-Drum-Modul.
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. Beachten Sie die Hinweise und Kennzeichen auf der Verpackung.
