- Seite 1 Rookie E-Drum Modul...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 06.10.2022, ID: 549098...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................5 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................8 Leistungsmerkmale..........................10 Installation..............................11 Anschlüsse und Bedienelemente....................13 Bedienung..............................16 6.1 Funktionen............................16 6.2 Drum-Kits auswählen und anpassen..................17 6.3 Metronom einrichten und benutzen..................18 6.4 Songs wiedergeben und begleiten................... -
Seite 4: Allgemeine Hinweise
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. Rookie E-Drum Modul... -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. - Seite 6 Allgemeine Hinweise Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert.
-
Seite 7: Symbole Und Signalwörter
Allgemeine Hinweise 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Drum-Module dienen zur Umsetzung digitaler Triggersignale von Drum-Pads in verschiedene Gebrauch Schlagzeugsounds. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedin‐ gungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 9 Sicherheitshinweise VORSICHT! Mögliche Gehörschäden Bei angeschlossenen Lautsprechern oder Kopfhörern kann das Gerät Lautstärken erzeugen, die zu vorübergehender oder perma‐ nenter Beeinträchtigung des Gehörs führen können. Betreiben Sie das Gerät nicht ununterbrochen mit hoher Lautstärke. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt.
-
Seite 10: Leistungsmerkmale

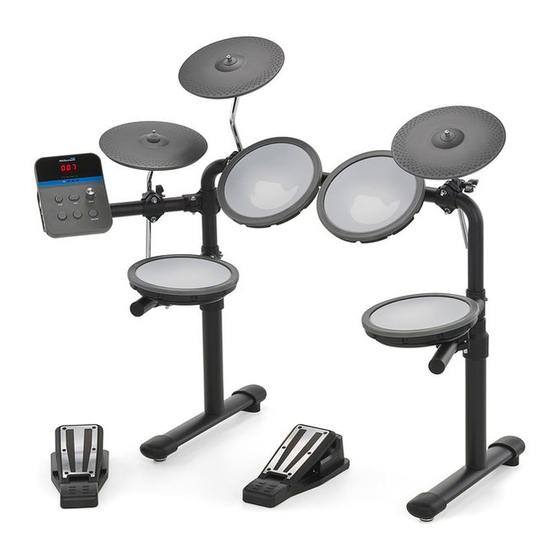

Leistungsmerkmale Leistungsmerkmale 68 Sounds 12 vorprogrammierte Drum-Kits 10 vorprogrammierte Songs Metronom Abschaltautomatik USB-C-Anschluss für die Stromversorgung über Steckernetzteil oder Powerbank Kopfhörer-, AUX- und USB-MIDI-Anschlüsse inklusive Verkabelung und Steckernetzteil Rookie E-Drum Modul... -
Seite 11: Installation
Installation Installation Aufbau, Pads und Pedale Der Aufbau und die Montage der Pads und Pedale werden in der mitgelieferten Aufbauanlei‐ anschließen tung detailliert beschrieben. Überprüfen Sie abschließend, ob alle Verbindungskabel zwischen den Pads und dem Drum-Modul korrekt angeschlossen sind. Netzteil Verbinden Sie das mitgelieferte Netzteil mit dem Eingang [DC 5V] des Drum-Moduls und stecken Sie anschließend den Netzstecker in die Steckdose. - Seite 12 Installation Externe Audiogeräte Verbinden Sie die Eingänge Ihres Mono-Verstärkers, aktiven Monitors, Mischpults oder Aufnah‐ megeräts mit der Ausgangsbuchse [L/MONO] des Drum-Moduls. DC 5V L/MONO PHONE CD- oder MP3-Player Verbinden Sie Ihren CD- oder MP3-Player mit der Eingangsbuchse [AUX] des Drum-Moduls. DC 5V L/MONO PHONE...
-
Seite 13: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite ö & Rookie E-Drum Modul... - Seite 14 Anschlüsse und Bedienelemente Display Status-LEDs [Drums] | Die LED leuchtet, wenn der Drum-Kit-Modus aktiviert ist. [Tempo] | Die LED leuchtet, wenn das Tempo des Metronoms eingestellt wird. [Rhythm] | Die LED leuchtet, wenn der Rhythmus des Metronoms eingestellt wird. [Song] | Die LED leuchtet, wenn der Song-Modus aktiviert ist. [Power] | Hauptschalter.
- Seite 15 Anschlüsse und Bedienelemente Seite DC 5V L/MONO PHONE * + , [DC 5V] | USB-C-Anschluss für das Steckernetzteil zur Spannungsversorgung [USB] | USB-Schnittstelle zum Anschluss an einen Computer (MIDI-Daten) [L/MONO] | Anschluss für einen Mono-Verstärker, einen aktiven Monitor, ein Mischpult oder ein Aufnahmegerät, aus‐ geführt als 6,35-mm-Stereo-Klinkenbuchse [AUX] | Anschluss für externe Audiogeräte wie MP3- oder CD-Player, ausgeführt als 3,5-mm-Stereo-Klinkenbuchse [PHONES] | Kopfhörerausgang, ausgeführt als 3,5-mm-Stereo-Klinkenbuchse...
-
Seite 16: Bedienung
Bedienung Bedienung 6.1 Funktionen Ein- und Ausschalten Prüfen Sie vor dem Einschalten alle Kabelverbindungen auf korrekten Sitz. Drehen Sie vor dem Einschalten den Lautstärkeregler auf Minimum. Drücken Sie [Power], um das Drum-Modul einzuschalten. ð Das Drum-Modul befindet sich im Drum-Kit-Modus. Die Status-LED [Drums] leuchtet. Halten Sie [Power] gedrückt, um das Drum-Modul auszuschalten. -
Seite 17: Drum-Kits Auswählen Und Anpassen
Bedienung 6.2 Drum-Kits auswählen und anpassen Ein Drum-Kit ist eine Zusammenstellung, in der jedem Pad ein bestimmter Sound und mehrere Klangparameter zugeordnet sind. Durch die Auswahl eines Drum-Kits können Sie den Klang Ihres E-Drum-Sets in Sekundenschnelle an die gewünschte Musikrichtung anpassen. Um ein bestimmtes Drum-Kit auszuwählen, gehen Sie wie folgt vor: Drücken Sie [Select] so oft, bis die LED [Drums] aufleuchtet. -
Seite 18: Metronom Einrichten Und Benutzen
Bedienung 6.3 Metronom einrichten und benutzen Geschwindigkeit einstellen Drücken Sie [Select] so oft, bis die LED [Tempo] aufleuchtet. ð Das Display zeigt die zuletzt eingestellte Geschwindigkeit, Standardwert „060“ . Drücken Sie [Metro/Play], um das Metronom einzuschalten. Die LED der Taste blinkt im Takt, der Click ertönt. - Seite 19 Bedienung Taktart einstellen Drücken Sie [Select] so oft, bis die LED [Rhythm] aufleuchtet. ð Das Display zeigt die zuletzt eingestellte Taktart, Standardwert „4-4“ . Wählen Sie mit [+] bzw. [–] eine der neun Taktarten „1-4“ bis „9-4“ aus. ð Das Display zeigt die eingestellte Taktart. Die Einstellung wird automatisch gespeichert.
-
Seite 20: Songs Wiedergeben Und Begleiten
Bedienung 6.4 Songs wiedergeben und begleiten Das Drum-Modul verfügt über zehn vorprogrammierte Songs. Sie können die Songs abspielen und auf dem Drum-Modul begleiten. Drücken Sie [Select] so oft, bis die LED [Song] aufleuchtet. ð Das Display zeigt die zuletzt gewählte Song-Nummer, Standardwert „S.-1“ . Wählen Sie mit [+] bzw. -
Seite 21: Abschaltautomatik
Bedienung Um im Song-Modus das Metronom einzuschalten, halten Sie [Metro/Play] gedrückt. Um das Metronom im Song-Modus wieder auszuschalten, halten Sie [Metro/Play] erneut gedrückt. 6.5 Abschaltautomatik Halten Sie bei ausgeschaltetem Drum-Modul [Metro/Play] gedrückt und drücken Sie [Power], um das Drum-Modul einzuschalten und die Abschaltautomatik zu an- und aus‐ zuschalten. -
Seite 22: Zurücksetzen Auf Werkseinstellung
Bedienung 6.6 Zurücksetzen auf Werkseinstellung Halten Sie [Power] gedrückt, um das Drum-Modul auszuschalten. Halten Sie [Select] gedrückt und drücken Sie [Power], um das Drum-Modul einzuschalten. ð Das Display zeigt „rSt“ . Drücken Sie [Metro/Play], um das Drum-Modul auf Werkseinstellung zurückzusetzen. Halten Sie [Power] gedrückt, um den Vorgang abzubrechen und das Drum-Modul wieder auszuschalten. -
Seite 23: Technische Daten
Technische Daten Technische Daten Eingangsanschlüsse Spannungsversorgung USB-C-Anschluss für das Steckernetzeil USB-Schnittstelle USB-B Kombinierter Triggeranschluss 1 × D-Sub-Steckverbinder Ausgangsanschlüsse Kopfhörer 1 × 3,5-mm-Klinkenbuchse L/Mono 1 × 6,35-mm-Klinkenbuchse 1 × 3,5-mm-Klinkenbuchse Sounds Drum-Kits 12 Preset-Kits Demo- und Übungsstücke 10 vorprogrammierte Songs Spannungsversorgung externes Steckernetzteil, 100 - 240 V 50/60 Hz Betriebsspannung... - Seite 24 Technische Daten Weitere Informationen inkl. Rack Inkl. Hocker nein Inkl. Fußmaschine Inkl. Kopfhörer nein Mesh Head Pads Pads in Stereo nein Anzahl der Direct Outputs Rookie E-Drum Modul...
-
Seite 25: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 26 Stecker- und Anschlussbelegungen Dreipolige 6,35-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse Rookie E-Drum Modul...
-
Seite 27: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 28 Notizen Rookie E-Drum Modul...
- Seite 29 Notizen Rookie E-Drum Modul...
- Seite 30 Notizen Rookie E-Drum Modul...
- Seite 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
