6.

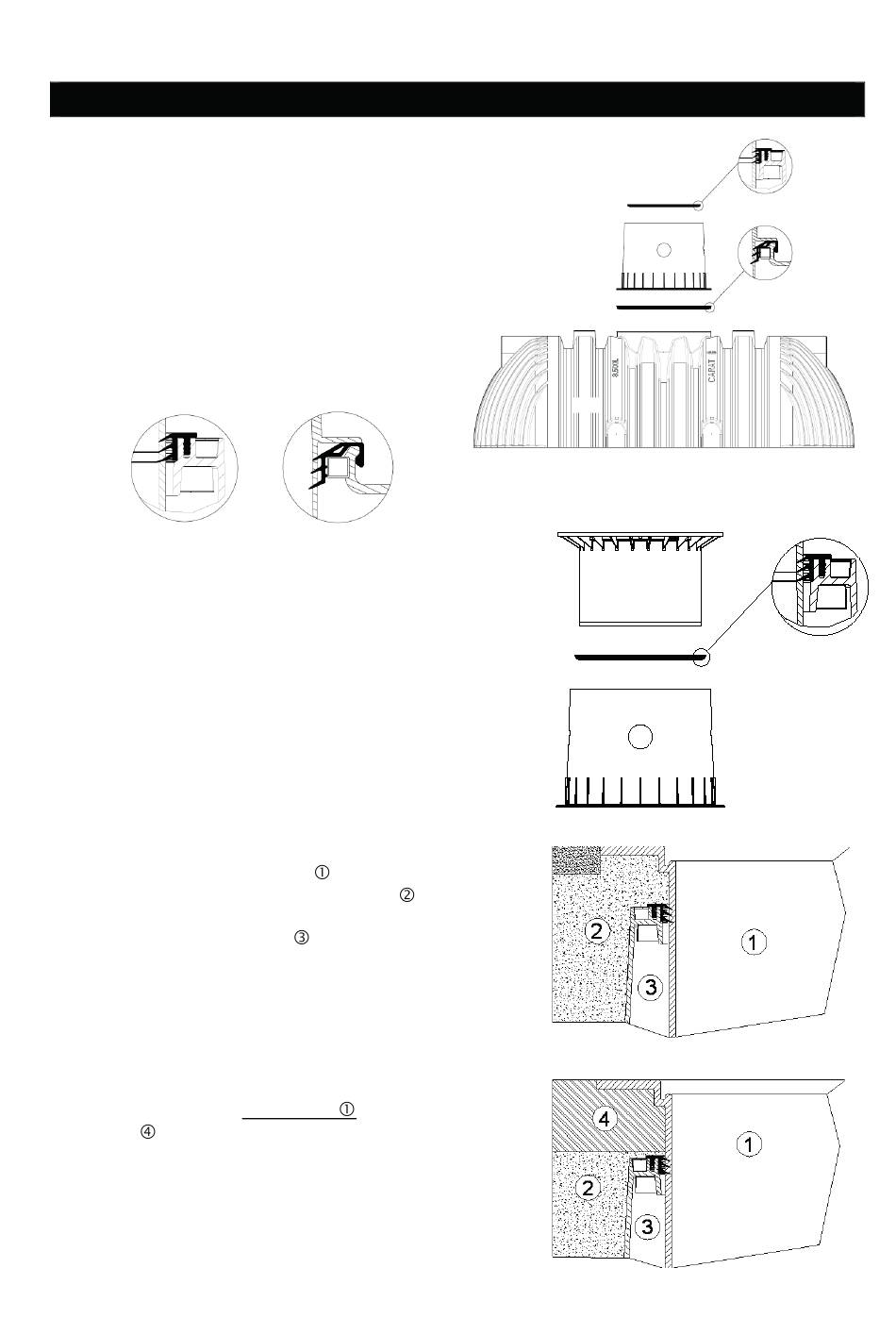

6.1 Montaje de la cúpula del depósito
Antes de colocar la cúpula en su posición, la junta
que unirá la cúpula con el cuerpo del depósito se
debe insertar en la ranura correspondiente ubicada
en la apertura superior del depósito "B"; a conti-
nuación, la cúpula del depósito se centra en la
apertura y se introduce, a través de la junta, en la
apertura superior del depósito hasta llegar al tope
de la cúpula. Es esencial asegurarse que antes de
iniciar la colocación de la cúpula que la junta supe-
rior "A" está correctamente asentada y plana.
A
6.2 Montaje de la cubierta telescópica
Antes de colocar la cubierta en su posición, la junta que
unirá el cuello del depósito y la cubierta debe quedar colo-
cada correctamente como indica la imagen 'A'. La cubierta
telescópica se ajusta en el cuello del depósito para que
quede nivelada en la superficie del terreno. Para su instala-
ción, la junta del cuello del depósito (material EPDM) se
debe aplicar generosamente con jabón líquido (no utilice
lubricantes a base de aceite mineral, ya que dañan la junta).
A continuación, también se aplica el jabón líquido en el cuel-
lo telescópico, luego se inserta y se nivela a la superficie del
terreno.
6.3 Cubierta telescópica - Transitable por peatones
Para evitar la transferencia de cargas desde la superficie al
depósito, la cubierta telescópica
300 mm) con grava de grano redondeado
máx. 8/16mm) y se compacta uniformemente. Se debe evitar
dañar la cúpula del depósito
continuación, coloque la tapa del depósito en su posición, gire
el cierre con cabeza hexagonal ubicado en la tapa del depósi-
to con una llave hexagonal y apriételo de forma que no pueda
abrirse sin herramientas.
6.4 Cúpula telescópica transitable por vehículos
Si el depósito se instala debajo de zonas transitables por
vehículos, la cubierta telescópica
hormigón (clase de carga B25 = 250 kg/m²) en la zona
perimetral del cuello. La capa de hormigón a realizar debe
tener como mínimo 300 mm de ancho y aprox. 200 mm de
grosor en todo su perímetro.
A continuación, coloque la tapa del depósito en su posición,
gire el cierre con cabeza hexagonal ubicado en la tapa del
depósito con una llave hexagonal y apriételo de forma que no
pueda abrirse sin herramientas.
mail@graf.info
www.graf.info
Montaje de la cúpula y cubierta telescópica
B
se compacta en capas (<
(granulometría
o la cubierta telescópica. A
debe protegerse con
A
B
40 / 52
