Graf CARAT XXL Einbau-/ Montage-/ Und Wartungsanleitung
Regenwasser-erdtank
Vorschau ausblenden
Andere Handbücher für CARAT XXL:
- Einbau-/ montage-/ und wartungsanleitung (92 Seiten) ,
- Einbau-/ montage-/ und wartungsanleitung (42 Seiten) ,
- Einbau-/ montage-/ und wartungsanleitung (60 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Einbau-/ Montage-/ und Wartungsanleitung für
DE

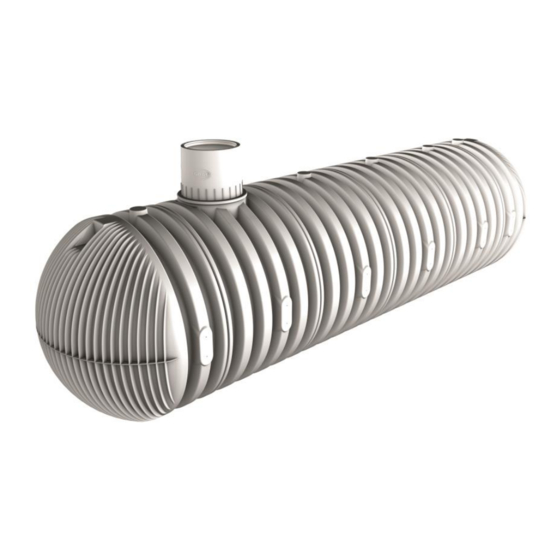

Graf Regenwasser-Erdtank CARAT XXL
>> Seite 1-10
Installation and maintenance instructions for
EN
Graf rainwater storage tank, CARAT XXL
>> Page 11-20
Notice de montage et d'entretien du collecteur d'eau de pluie
FR
Graf série CARAT XXL
>> Page 21-30
Instrucciones para montaje y mantenimiento del depósito soterrado
ES
Graf de la serie CARAT XXL
>> Página 31-40
IT
Istruzioni di installazione, montaggio e manutenzione per
serbatoio da interro per acqua piovana GRAF Carat XXL
>> Página 41-50
CARAT XXL
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Graf CARAT XXL
Inhaltszusammenfassung für Graf CARAT XXL
- Seite 1 Graf série CARAT XXL >> Page 21-30 Instrucciones para montaje y mantenimiento del depósito soterrado Graf de la serie CARAT XXL >> Página 31-40 Istruzioni di installazione, montaggio e manutenzione per serbatoio da interro per acqua piovana GRAF Carat XXL >> Página 41-50...
-
Seite 2: Inhaltsverzeichnis
Einbau-/ Montage-/ und Wartungsanleitung für GRAF Regenwasser - Erdtank Carat XXL Volumen: Best.-Nr.: 380001 16000 L (380811+371018) 380000 22000 L (380812+371018+371065) 380002 26000 L (380813+371018) 380003 32000 L (380814+371018+371065) 380004 36000 L (380815+371018) 380005 42000 L (380816+371018+371065) 380006... -
Seite 3: Allgemeine Hinweise
Abdeckung)! Es sind nur Original GRAF-Abdeckungen oder von Firma GRAF schriftlich freigegebene Abdeckungen zu verwenden. Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung anderer Zubehörteile kann dazu führen, dass die Funktionsfähigkeit der Anlage beeinträchtigt und die Haftung für daraus ent-... -
Seite 4: Einbaubedingungen
Einbaubedingungen Teleskop-Domschacht Maxi + Teleskop-Domschacht Mini Teleskop-Domschacht Guss Überdeckungshöhen mit Teleskop Domschacht im 750-950 mm 750-1050 mm Grünbereich max. 1500 mm Überdeckungshöhen mit Zwischenstück und Tele- skop Domschacht maximal 1500 mm. >800 <1500 mm Überdeckungshöhen mit Teleskop Domschacht Guss (mit Gussabdeckung Klasse B) im PKW befahrenen Bereich (Belastung bis 3,5 t). -
Seite 5: Technische Daten
Technische Daten Tank 16.000 26.000 36.000 46.000 56.000 66.000 76.000 86.000 96.000 106.000 116.000 (Liter) Art.-Nr. 380001 380002 380004 380006 380008 380010 380012 380014 380016 380018 380025 Gewicht 1200 1585 1975 2360 2750 3140 3525 3915 4305 4690... - Seite 6 Technische Daten Tank 22.000 32.000 42.000 52.000 62.000 72.000 82.000 92.000 102.000 112.000 122.000 (Liter) Art.-Nr. 380000 380003 380005 380007 380009 380011 380013 380015 380017 380019 380026 Gewicht 1090 1475 1865 2250 2640 3030 3415 3805 4190 4580...
-
Seite 7: Aufbau Tank
Aufbau Tank Deckel Teleskop-Domschacht (um 5° neigbar) Profildichtung Tankdom (um 360° drehbar) Dichtung Tank - Tankdom Erdtank Carat XXL Einbau und Montage Erdreich Deckschicht Teleskop-Domschacht Erdtank Carat XXL verdichteter Unterbau Betonschicht bei PKW / LKW befah- renen Flächen Umhüllung (Rundkornkies max. -
Seite 8: Baugrund
Einbau und Montage Baugrund Vor der Installation müssen folgende Punkte unbedingt abgeklärt werden: Die bautechnische Eignung des Bodens nach DIN 18196 • Maximal auftretende Grundwasserstände bzw. Sickerfähigkeit des Untergrundes • Auftretende Belastungsarten, z. B. Verkehrslasten • Zur Bestimmung der bodenphysikalischen Gegebenheiten sollte ein Bodengutachten beim örtlichen Bau- amt angefordert werden. -
Seite 9: Verbindung Mehrerer Behälter
über die Montageflächen mittels GRAF- Spezialdichtungen und KG-Rohren (bauseits zu stellen). Die Öffnungen sind ausschließlich mit dem GRAF- Spezialkronenbohrer in der entsprechenden Größe zu bohren. Es ist darauf zu achten, dass der Ab- stand zwischen den Behältern mind. 600 mm be- trägt. -
Seite 10: Tankdom Und Teleskop-Domschacht Montieren
Tankdom und Teleskop-Domschacht montieren Tankdom montieren Vor der eigentlichen Montage wird die mitgelie- ferte Dichtung zwischen Tank und Tankdom auf das Aufnahmeprofil des Tankhalses „B“ gescho- ben. Anschließend wird der Tankdom den Lei- tungen nach ausgerichtet und bis zum Anschlag in den Tankhals eingeschoben. -
Seite 11: Teleskop-Domschacht Lkw Befahrbar
Tankdom und Teleskop-Domschacht montieren Teleskop-Domschacht LKW befahrbar Bei Installation unter LKW befahrenen Flächen wird das Tele- skop wie in Punkt 6.4 unterfüttert. Anschließend werden die Betonringe (Ø 600 mm) und ein Gussrahmen sternförmiger Lastverteilung zur Aufnahme des Gussdeckels installiert (mind.
