Rehausse Télescopique Universelle; Montage De La Rallonge; Inspection Et Entretien - Graf CARAT XL Einbau-/ Montage-/ Und Wartungsanleitung

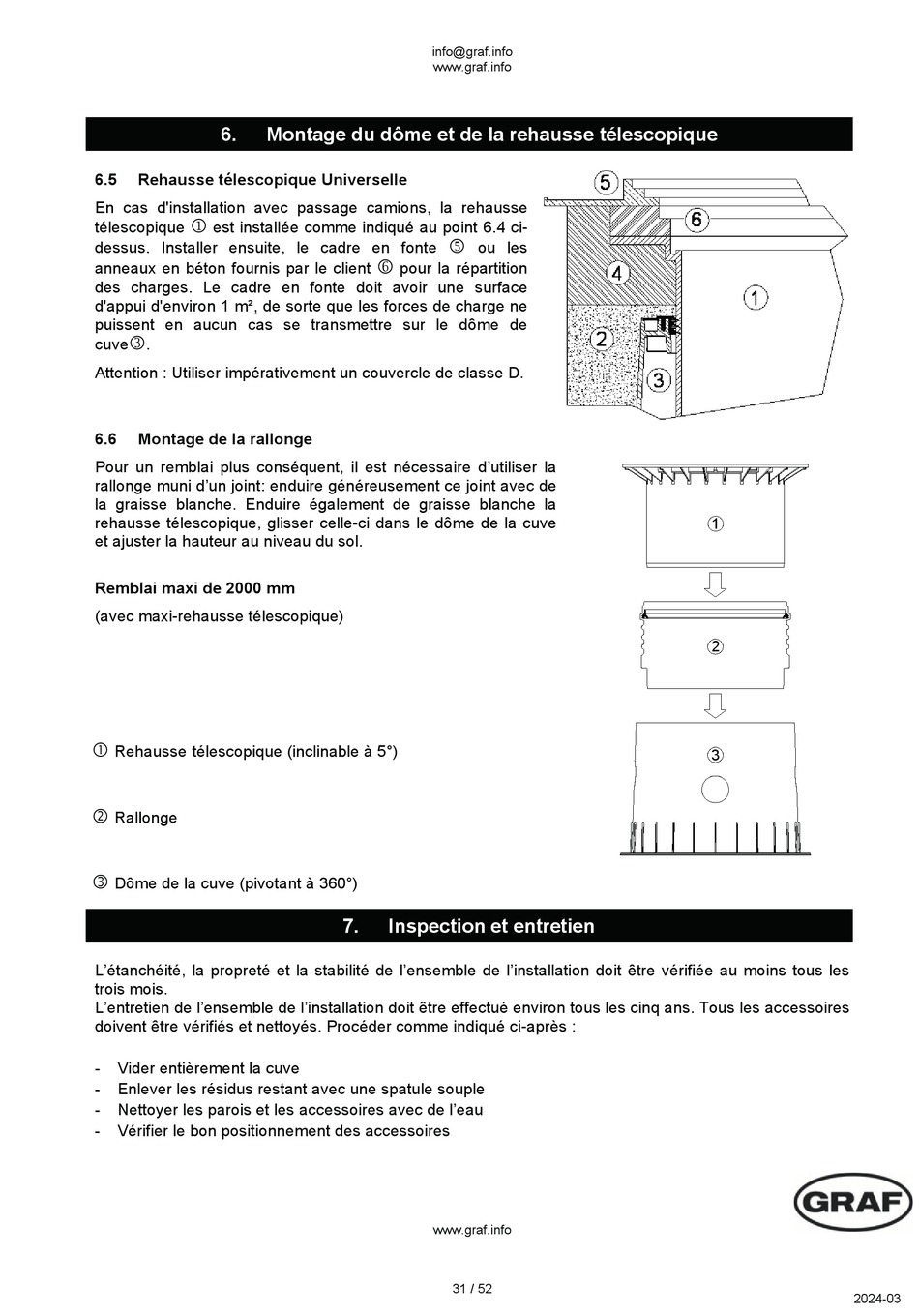

6. Montage du dôme et de la rehausse télescopique
6.5 Rehausse télescopique Universelle
En cas d'installation avec passage camions, la rehausse
télescopique est installée comme indiqué au point 6.4 ci-
dessus. Installer ensuite, le cadre en fonte
anneaux en béton fournis par le client
des charges. Le cadre en fonte doit avoir une surface
d'appui d'environ 1 m², de sorte que les forces de charge ne
puissent en aucun cas se transmettre sur le dôme de
.
cuve
Attention : Utiliser impérativement un couvercle de classe D.
6.6

Montage de la rallonge

Pour un remblai plus conséquent, il est nécessaire d'utiliser la
rallonge muni d'un joint: enduire généreusement ce joint avec de
la graisse blanche. Enduire également de graisse blanche la
rehausse télescopique, glisser celle-ci dans le dôme de la cuve
et ajuster la hauteur au niveau du sol.
Remblai maxi de 2000 mm
(avec maxi-rehausse télescopique)
Rehausse télescopique (inclinable à 5°)
Rallonge
Dôme de la cuve (pivotant à 360°)
L'étanchéité, la propreté et la stabilité de l'ensemble de l'installation doit être vérifiée au moins tous les
trois mois.
L'entretien de l'ensemble de l'installation doit être effectué environ tous les cinq ans. Tous les accessoires
doivent être vérifiés et nettoyés. Procéder comme indiqué ci-après :
Vider entièrement la cuve
-
- Enlever les résidus restant avec une spatule souple
- Nettoyer les parois et les accessoires avec de l'eau
Vérifier le bon positionnement des accessoires
-
info@graf.info
www.graf.info
ou les
pour la répartition
7.

Inspection et entretien

www.graf.info
31 / 52
1
2
3
2024-03
