CARAT XXL Löschwasserbehälter
Einbau-/ Montage-/ und Wartungsanleitung für
DE

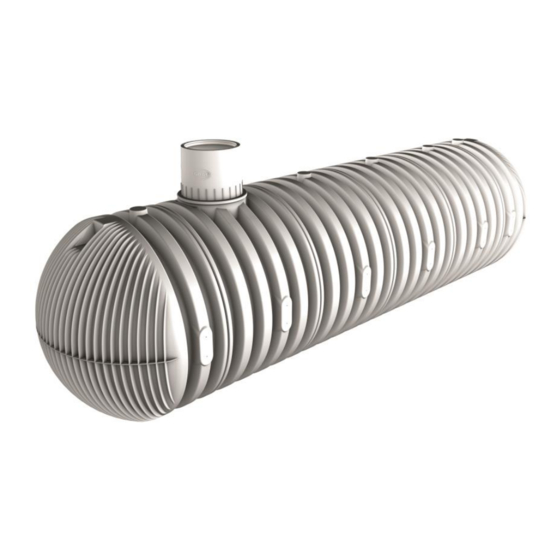

Graf CARAT XXL Löschwasserbehälter
>> Seite 1-14
Installation/ assembly and maintenance instructions for
EN
Graf Carat XXL extinguishing water tanks
>> Page 15-28
Notice d'installation et d'entretien Carat XXL GRAF
FR
Réserve Incendie
>> Page 29-42
Instrucciones de instalación / montaje y mantenimiento
ES
para GRAF Carat XXL depósito de agua para extinción
de incendios
>> Page 42-56
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graf CARAT XXL

Inhaltszusammenfassung für Graf CARAT XXL

  • Seite 1 Graf Carat XXL extinguishing water tanks >> Page 15-28 Notice d’installation et d’entretien Carat XXL GRAF Réserve Incendie >> Page 29-42 Instrucciones de instalación / montaje y mantenimiento para GRAF Carat XXL depósito de agua para extinción de incendios >> Page 42-56...

  • Seite 2: Inhaltsverzeichnis

    Einbau-/ Montage-/ und Wartungsanleitung für GRAF Carat XXL Löschwasserbehälter 16.000* - 122.000* Liter Best.-Nr.: 380050 - 380071 *Bitte beachten Sie, dass das Nutzvolumen um bis zu 10% unter dem Behälter-Gesamt- volumen liegen kann. Inhaltsübersicht Die in dieser Anleitung beschrie-...

  • Seite 3: Allgemeine Hinweise

    Abdeckung ausgetauscht werden. Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehör- teilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung, nicht von GRAF freigegebener Zubehörteile führt zu einem Ausschluss der Gewährleis- tung/Garantie. Kennzeichnungspflicht Der Pfosten mit Halter für das Hinweisschild "Löschwasserentnahmestelle", zur direkten Befestigung am...

  • Seite 4: Einbaubedingungen

    Einbaubedingungen Teleskop-Domschacht LKW (Abdeckung nach DIN 3223 - bauseits zu stellen) 750 - 1050 Überdeckungshöhen mit Teleskop Domschacht LKW (Abdeckung nach DIN 3223 - bauseits zu stellen) im begehbaren Grünbereich 750-1050 max. 1500 Maximale Überdeckungshöhe mit Zwischen- stück und Teleskop-Domschacht LKW (Abde- ckung nach DIN 3223 - bauseits zu stellen).

  • Seite 5: Technische Daten

    Technische Daten Max. 440 Min. 140 Htot Htot Tank 16.000 26.000 36.000 46.000 56.000 66.000 76.000 86.000 96.000 106.000 116.000 (Liter) Art.-Nr. 380050 380052 380054 380056 380058 380060 380062 380064 380066 380068 380070 Gewicht 1150 1495 1840 2185...
  • Seite 6 Technische Daten 340 (Mini) 440 (Maxi) Htot Htot Htot Tank 22.000 32.000 42.000 52.000 62.000 72.000 82.000 92.000 102.000 112.000 122.000 (Liter) Art.-Nr. 380051 380053 380055 380057 380059 380061 380063 380065 380067 380069 380071 Gewicht 1015 1360 1705...
  • Seite 7 Technische Daten m³ Löschwasser Ausbau- komponenten Bezeichnung Material PE/ V2A Gewicht (kg) 11,5 13,5 Ø (mm) DN 125 DN 125 DN 125 DN 100 Pfosten: 40 L (mm) Halter: 250 Pfosten: 40 B (mm) Halter: 200 H (mm)

  • Seite 8: Aufbau Tank

    Teleskop-Domschacht LKW (Abdeckung nach DIN 3223 – bauseits zu stellen) Profildichtung Tankdom/ Teleskop Tankdom (um 360° drehbar) Profildichtung Tank/ Tankdom Carat XXL Löschwasserbehälter Sauganschluss mit A-Festkupplung nach DIN 14244 Verlängerungsstück für Saugrohr mit Flansch DN 125 Saugrohr mit Flansch DN 125 inkl. Anti- Pfosten mit Halter für bauseitiges Hinweisschild...

  • Seite 9: Einbauort

    Einbau und Montage Einbauort Die Löschwasserentnahmestelle muss sich außerhalb des Trümmerschattens von Gebäuden befinden. Zur Entnahmestelle ist von der öffentlichen Verkehrsfläche eine Feuerwehrzufahrt zu erstellen. Die Zu- fahrt muss den Anforderungen nach DIN 12090 entsprechen, sofern landesrechtliche Vorgaben dem nicht entgegenstehen.

  • Seite 10: Installation Neben Befahrenen Flächen

    Einbau und Montage 5.4.1 Hanglage, Böschung etc. Beim Einbau des Behälters in unmittelbarer Nähe (< 5 m) eines Hanges, Erdhügels oder einer Bö- schung muss eine statisch berechnete Stütz- mauer zur Aufnahme des Erddrucks errichtet werden. Die Mauer muss die Behältermaße um mind.

  • Seite 11: Einsetzen Und Verfüllen

    Einbau und Montage Einsetzen und Verfüllen Die Behälter sind stoßfrei mit geeignetem Gerät in die vorbereitete Baugrube einzubringen. Vor dem Anfüllen der Behälterumhüllung wird der Behälter mit ca. 25 cm Wasser gefüllt, danach wird die Umhüllung (Rundkornkies max. Körnung 8/16) lagenweise in max.

  • Seite 12: Tankdom Und Teleskop-Domschacht Montieren

    Tankdom und Teleskop-Domschacht montieren Tankdom montieren Vor der eigentlichen Montage wird die mitgelieferte Dichtung zwischen Tank und Tankdom auf das Aufnahmeprofil des Tankhalses „B“ geschoben. Anschließend wird der Tankdom den Leitungen „A“ nach ausgerichtet und bis zum Anschlag in den Tankhals eingeschoben.

  • Seite 13: Teleskop-Domschacht Pkw-Befahrbar

    Tankdom und Teleskop-Domschacht montieren Teleskop-Domschacht PKW-befahrbar Wird der Behälter unter PKW-befahrenen Flächen installiert, muss das Teleskop im Kragenbereich mit Beton (Belastungsklasse B25 = 250 Kg/m²) unterfüttert werden. Die anzufüllende Betonschicht muss umlaufend mind. 400 mm breit und ca.

  • Seite 14: Löschwasser Ausbaukomponenten

    Löschwasser Ausbaukomponenten Saugarmatur Das Saugrohr hat einen Innendurchmesser von 125 mm und wird standardmäßig mit dem, sich im Liefer- umfang enthaltenen, Löschwasser-Sauganschluss nach DIN 14244 mit A-Festkupplung verschraubt. Zur Flanschabdichtung bitte beiliegende Dichtscheibe mit Stahleinlage verwenden! Die Dichtflächen sind sauber, trocken und parallel ausgerichtet vorzubereiten und die Flanschverbindun- gen im Anschluss mit den jeweiligen Schraubensätzen, in mehreren Durchgängen gleichmäßig über...

  • Seite 15: Inspektion Und Wartung

    Dabei sind alle Anlagenteile zu reinigen und auf ihre Funktion zu überprüfen, sodass eine einwandfreie Löschwasserentnahme jederzeit gewährleitet ist. Bei Wartungen sollte wie folgt vorgegangen werden: Flächen und Einbauteile mit Wasser reinigen • Schmutz aus dem Behälter restlos entfernen • Funktionsprüfung der Löschwasser-Ausbaukomponenten • Landesrechtliche Bestimmungen sind zu beachten. www.graf.info 14 / 56 2018-07...
