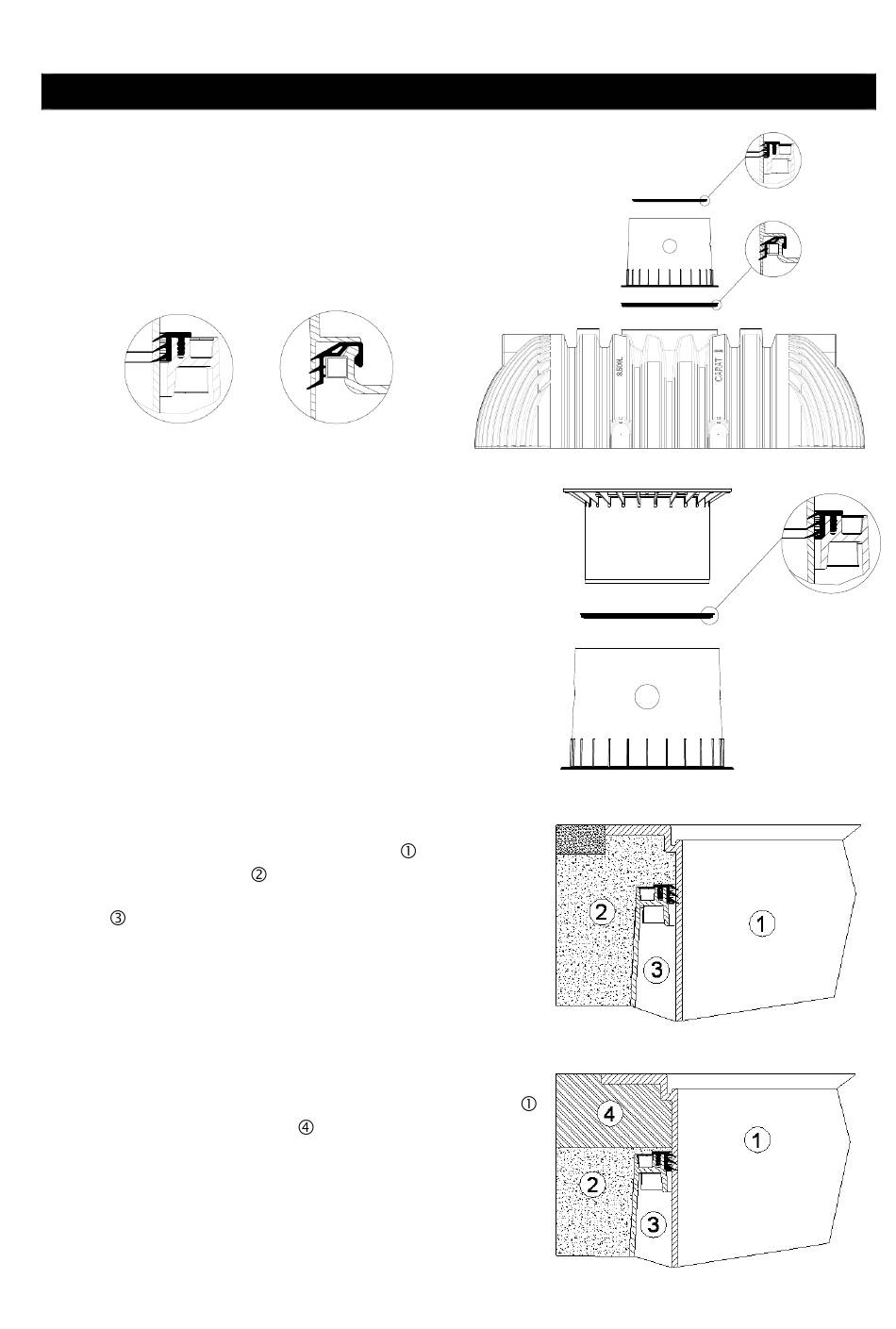

6.1 Montaje de la cúpula
Primero de todo colocamos la junta entre la cúpula
y el tanque. Las alas de la junta tienen que quedar
en la cara interior del tanque. Es importante colocar
la junta entre la cúpula y la cubierta según el
esquema "A" (premontado).
A
6.2 Montaje de la cubierta telescópica
La cubierta telescópica permite la adaptación continua del
tanque a las condiciones particulares de la superficie del
terreno entre 750mm y 950 mm (cubierta MINI) o bien
750 mm y 1050 mm (cubierta MAXI) de cubrimiento de
tierra.
Para el montaje se inserta la junta de perfil suministrada
(material EPDM) en el encaje de la cúpula del tanque y se
unta generosamente con jabón blando (no usar lubricantes
en base aceite mineral ya que éstos afectan la junta). A
continuación se engrasa también levemente la cubierta,
luego se inserta y se adapta a la superficie del terreno.
6.3 Cubierta telescópica transitable por personas
Importante: Para evitar la transmisión de cargas al recipiente,
se rellena la parte exterior de la cubierta
grava de grano redondo
se compacta homogéneamente. Tiene que evitarse dañar la
cúpula o la cubierta. A continuación se coloca la tapa y se
cierra de forma segura contra los niños. ¡El tornillo en la tapa
debe apretarse fuertemente para que no pueda ser abierta
por un niño!
6.4 Cubierta telescópica transitable por coches
En caso de instalar el tanque por debajo de superficies
transitadas por coches, debe cubrirse la base de la cubierta
(color antracita) con hormigón
Kg/m²). La capa de hormigón a llenar debe tener un ancho
mínimo de 300 mm y una altura de 200 mm. El cubrimiento
mínimo sobre el borde de tanque debe alcanzar por lo menos
800 mm (máx. 1050 mm con cubierta, cubrimiento hasta máx.
1800 mm con pieza intermedia).
Atención: Utilizar exclusivamente la cubierta telescópica de
fundición (con cubierta de fundición clase B).
