Cúpula Telescópica Transitable Por Vehículos Pesados; Montaje De La Extensión (Cuando Ésta Sea Necesaria); Inspección Y Mantenimiento - Graf Carat Xl Einbau-/ Montage-/ Und Wartungsanleitung

6.

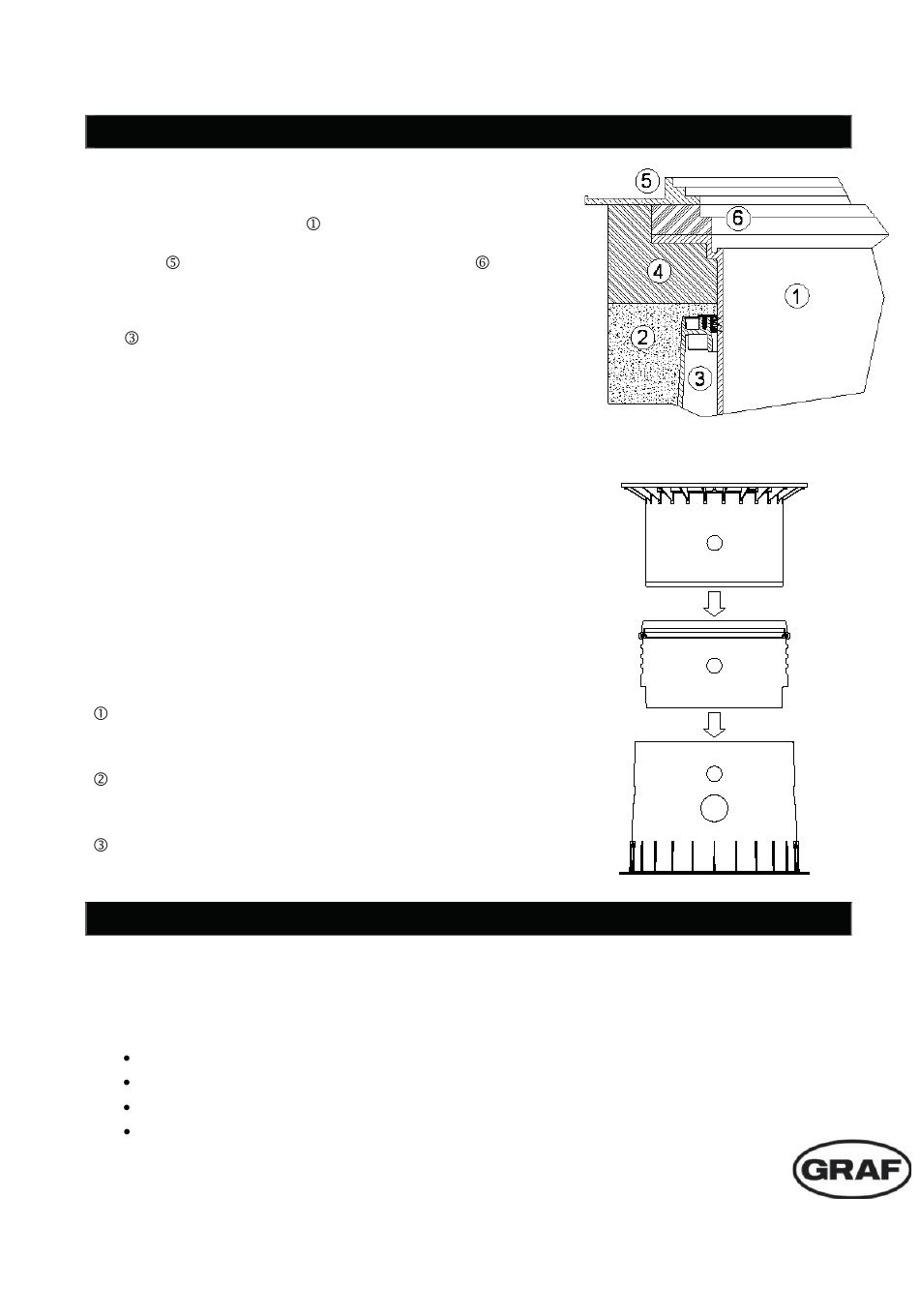

6.5 Cúpula telescópica transitable por vehículos pesados
Si el depósito se instala debajo de zonas de transitable por ca-
miones, el cuello telescópico
be en el punto 6.4 anterior. A continuación, se instala el marco de
fundición (no incluido) o los anillos de hormigón
dos) para distribuir la carga sobre la tapa. El marco de fundición
debe tener una superficie de apoyo de aprox. 1 m² para que las
cargas no puedan transmitirse en ningún caso a la tapa del depó-
sito .
Atención: Es imprescindible utilizar una tapa de clase D
6.6 Montaje de la extensión (cuando ésta sea necesaria)
Introduzca la junta correspondiente (incluida en el envío) en la
parte superior de la extensión usando el líquido lubricante. Ase-
gúrese de que la junta está bien colocada. Lubrique la junta
superior de la cúpula para facilitar la introducción de la exten-
sión. Lubrique la junta superior de la extensión para facilitar la
introducción de la cubierta. Adapte la extensión y la cubierta a la
superficie del terreno.
máx. cubierta de tierra 2000 mm
(en ambos casos, en combinación con la cubiert MAXI)
Cubierta telescópica (inclinable en 5°)
Extensión
Cúpula (orientable en 360°)
Debe controlarse trimestralmente la estanqueidad, limpieza y seguridad de la instalación.
El mantenimiento de la instalación debe realizarse con una frecuencia de 5 años. En esto deben limpiar-
se todas las piezas de la instalación y se ha de realizar una verificación de su funcionalidad. En los man-
tenimientos debe procederse del siguiente modo:
Vaciado completo del tanque
Limpieza de las superfícies y piezas de montaje con agua
Eliminación completa de la suciedad acumulada en el tanque.
Comprobar que todas las partes del montaje están asentadas correctamente.
mail@graf.info
www.graf.info
Montaje de la cúpula y cubierta telescópica
debe asegurarse como se descri-
7. Inspección y mantenimiento
www.graf.info
41 / 52
(no inclui-
1
2
3
2024-03
