Montage Du Dome Et De La Rehausse Telescopique; Montage Du Dôme De La Cuve; Monter De La Rehausse Télescopique; Rehausse Télescopique - Passage Piéton - Graf CARAT XL Einbau-/ Montage-/ Und Wartungsanleitung

Regenwasser-erdtank
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1
6.
6.1

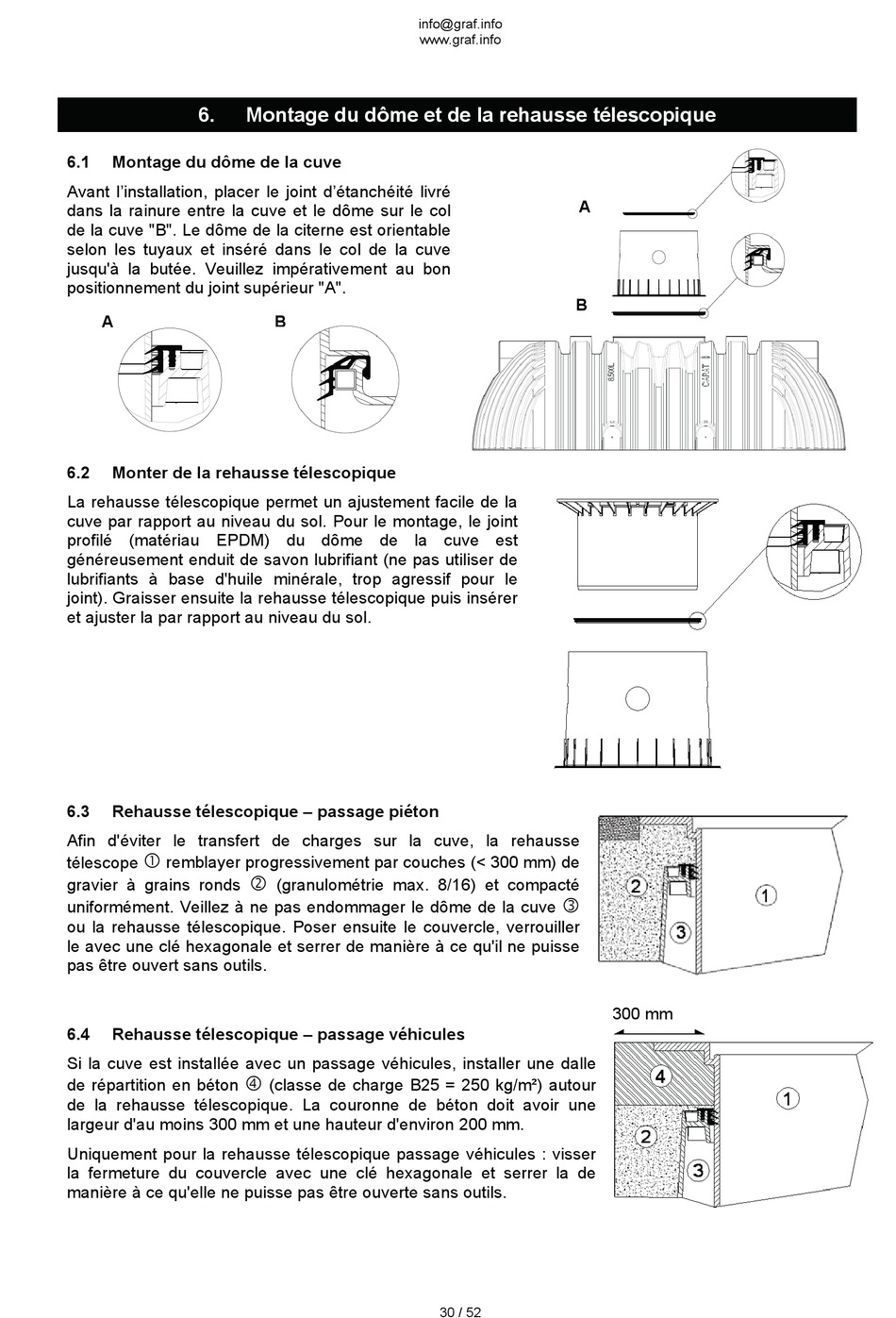

Montage du dôme de la cuve
Avant l'installation, placer le joint d'étanchéité livré
dans la rainure entre la cuve et le dôme sur le col
de la cuve "B". Le dôme de la citerne est orientable
selon les tuyaux et inséré dans le col de la cuve
jusqu'à la butée. Veuillez impérativement au bon
positionnement du joint supérieur "A".
A
6.2
Monter de la rehausse télescopique
La rehausse télescopique permet un ajustement facile de la
cuve par rapport au niveau du sol. Pour le montage, le joint
profilé (matériau EPDM) du dôme de la cuve est
généreusement enduit de savon lubrifiant (ne pas utiliser de
lubrifiants à base d'huile minérale, trop agressif pour le
joint). Graisser ensuite la rehausse télescopique puis insérer
et ajuster la par rapport au niveau du sol.
6.3
Rehausse télescopique – passage piéton
Afin d'éviter le transfert de charges sur la cuve, la rehausse
télescope
remblayer progressivement par couches (< 300 mm) de
gravier à grains ronds
uniformément. Veillez à ne pas endommager le dôme de la cuve
ou la rehausse télescopique. Poser ensuite le couvercle, verrouiller
le avec une clé hexagonale et serrer de manière à ce qu'il ne puisse
pas être ouvert sans outils.
6.4
Rehausse télescopique – passage véhicules
Si la cuve est installée avec un passage véhicules, installer une dalle
de répartition en béton
de la rehausse télescopique. La couronne de béton doit avoir une
largeur d'au moins 300 mm et une hauteur d'environ 200 mm.
Uniquement pour la rehausse télescopique passage véhicules : visser
la fermeture du couvercle avec une clé hexagonale et serrer la de
manière à ce qu'elle ne puisse pas être ouverte sans outils.
Montage du dôme et de la rehausse télescopique
B
(granulométrie max. 8/16) et compacté
(classe de charge B25 = 250 kg/m²) autour
info@graf.info
www.graf.info
A
B
30 / 52
300 mm
