Montage Du Dome Et De La Rehausse Telescopique; Montage Du Dôme; Monter De La Rehausse Télescopique; Rehausse Télescopique Passage Piétons - Graf CARAT XXL Einbau-/ Montage-/ Und Wartungsanleitung

6.
6.1 Montage du dôme
Placer le joint d'étanchéité livré avec le dôme
dans la rainure du trou d'homme de la cuve (B).
Le dôme est orientable selon les arrivées de
tuyaux.
Veillez également au bon positionnement du joint
placé sur le dessus du dôme(A) (prémonté).
A
6.2 Montage de la rehausse télescopique
La rehausse télescopique permet un ajustement facile et
précis de la cuve par rapport au niveau du sol. Un recou-
vrement de 750 à 950 mm (rehausse télescopique mini) ou
de 750 et 1050 mm (rehausse télescopique maxi) dôme
inclus.
Ne pas graisser les joints d'étanchéité avant leur posi-
tionnement : ils risquent de sortir de leur cavité lors de
la pose de la rehausse. Montage : placer le joint
d'étanchéité comme indiqué ci-dessus. Enduire généreuse-
ment les lèvres du joint avec de la graisse blanche, ne pas
utiliser de graisse à base d'huile minérale, trop agressive
pour le joint. Enduire également de graisse blanche la re-
hausse télescopique, glisser celle-ci dans le dôme de la
cuve et ajuster la hauteur au niveau du sol.
Attention ! Ne pas laisser sécher la graisse blanche : le positionnement de la rehausse sera plus
difficile et le joint risque de se déloger de la rainure et l'étanchéité ne sera plus garantie.
6.3 Rehausse télescopique passage piétons
Attention: afin de ne pas reporter une charge extérieure sur la
cuve, remblayer le pourtour de la rehausse
ronds granulométrie max. 8/16 et compacter régulièrement. Il
faut alors veiller à ne pas abîmer le dôme du réservoir
hausse télescopique. Poser le couvercle sur la rehausse et ver-
rouiller solidement (sécurité enfants).
Attention ! Serrer vis et boulons de façon qu'un enfant ne
puisse pas les ouvrir !
6.4 Rehausse télescopique passage véhicules ≤ 2,2 T
Dans le cas d'un passage véhicules au dessus de la cuve
impératif d'installer une dalle de répartition en béton maigre
(classe de charge B25 = 250 Kg/m²). La dalle de répartition en bé-
ton autour de la rehausse, doit faire au moins 300 mm de large et
200 mm de hauteur. Le recouvrement minimum (dôme inclus) de la
cuve est d'au moins 800 mm (max. 1050 mm avec la rehausse
maxi et recouvrement jusqu'à 1500 mm max. avec la rallonge).
Attention : il faut absolument utiliser une rehausse télescopique en fonte (avec couvercle en fonte de
classe B).

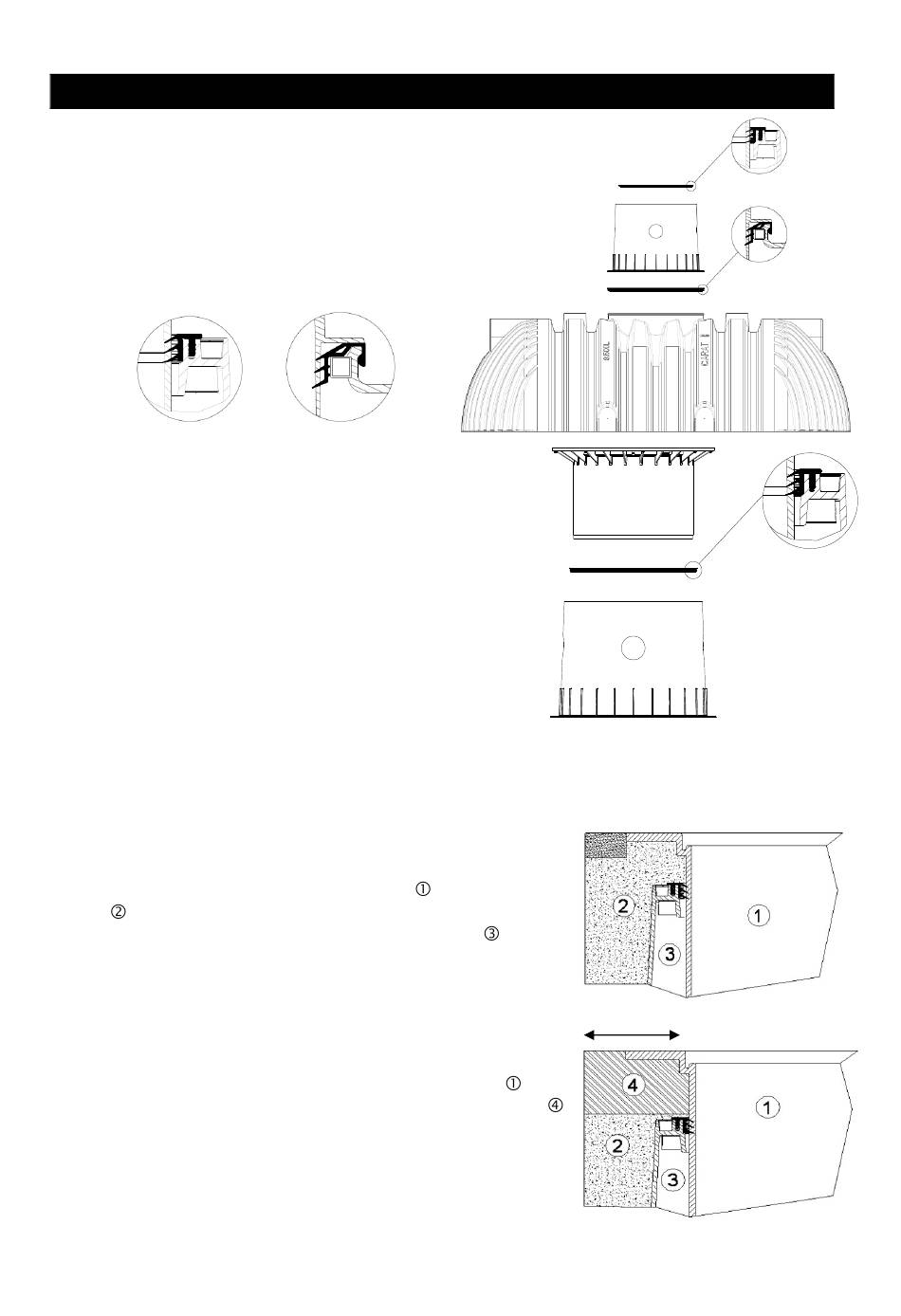

Montage du dôme et de la rehausse télescopique
B
