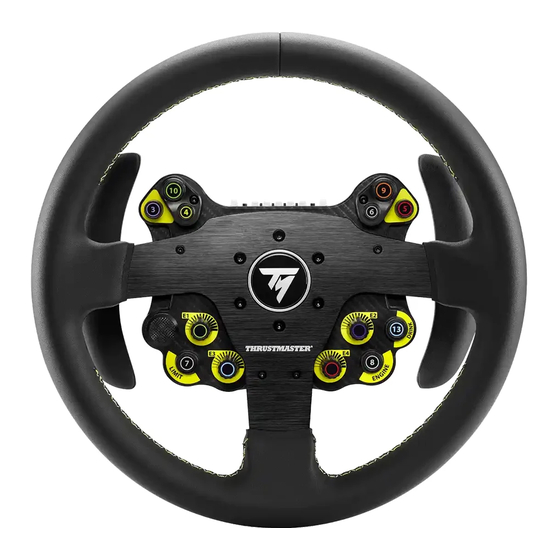

Thrustmaster Evo Racing 32R Leather Bedienungsanleitung
Pc (windows 10/11), ps4/ps5, xbox series / xbox one
Verwandte Anleitungen für Thrustmaster Evo Racing 32R Leather
Inhaltszusammenfassung für Thrustmaster Evo Racing 32R Leather
- Seite 111 PC (Windows 10/11) PS4™ / PS5™ Xbox Series / Xbox One Benutzerhandbuch Lesen Anweisungen diesem Benutzerhandbuch sorgfältig durch, bevor Sie das Produkt installieren, bevor Sie es benutzen und bevor warten. Beachten unbedingt Sicherheitsanweisungen. Die Nichtbeachtung dieser Anweisungen kann zu Unfällen und/oder Schäden führen.
-
Seite 112: Verpackungsinhalt
VERPACKUNGSINHALT VERPACKUNGSINHALT ......5 FUNKTIONEN ..........6 INFORMATIONEN ZUR VERWENDUNG DES LENKRADS ........... 9 MONTAGE DER QUICK RELEASE- HALTERUNG ..........15 Montage der Quick Release-Halterung für Verriegelungsbasis ..........16 Montage der Quick Release-Halterung für Schraubbasis ............21 MAPPING ............. 26 Mapping für PC ............ - Seite 113 LED-FUNKTIONEN ........33 Anzeige von Renndaten in Spielen mit Telemetrie ..............35 Anzeige von Renndaten in Spielen ohne Telemetrie ..............36 Aufrufen und Beenden des LED-Menüs ... 37 Einstellen der LED-Intensität ........ 38 Auswahl des LED-Modus ........39 EINSTELLUNG DER DAUMENTASTEN ..42 Einstellung der Höhe der Daumentasten ..
- Seite 114 Inspiriert vom Rennsport, entwickelt für die Simulation: Das EVO RACING 32R LEATHER ist das perfekte Equipment für Rallyesport seinem austauschbaren Lenkrad extrem variabel einsetzbar. Dieses Handbuch wird Ihnen helfen, Ihr EVO RACING 32R LEATHER unter den besten Bedingungen zu installieren und zu benutzen. Bevor Sie mit dem Renneinsatz beginnen, sollten Sie die Anweisungen und Warnhinweise sorgfältig lesen: Sie werden Ihnen helfen,...
- Seite 115 Verpackungsinhalt...
-
Seite 116: Funktionen
Funktionen ❶ ❷ 9 Aktionstasten ❸ D-Pad ❹ Dreh-Encoder RPM-LEDs, Renndaten (Flaggen, Boxen) und Einstelltasten... - Seite 117 ❺ Anschluss für Quick Release-Halterung mit ❻ Schraubbasis Anschluss für Quick Release-Halterung mit ❼ Verriegelungsbasis USB-C-Anschluss (falls ein Firmware-Update ❽ erforderlich ist – Kabel nicht enthalten) ❾ Magnetische Schaltwippen Anschlussmöglichkeit für zusätzliche analoge Schaltwippen (in Kürze verfügbar)
- Seite 118 ❿ ⓫ Quick Release-Halterung für Verriegelungsbasis Quick Release-Halterung für Schraubbasis...
-
Seite 119: Informationen Zur Verwendung Des Lenkrads
3. Informationen zur Verwendung des Lenkrads Dokumentation Bevor Sie dieses Produkt verwenden, lesen Sie diese Dokumentation noch einmal sorgfältig durch und bewahren Sie diese auf, damit Sie später darin nachschlagen können. - Seite 120 Dazu führen Sie bitte die folgenden 3 Schritte aus: 1. Gehen Sie zu https://support.thrustmaster.com/cat-wheels/ und wählen Sie Ihre Thrustmaster-Basis aus. 2. Deinstallieren Sie den alten PC-Treiber und installieren Sie dann den neuen PC-Treiber, den Sie im Abschnitt Treiber finden. Sobald die Installation abgeschlossen ist, starten Sie Ihren Computer neu.
- Seite 121 Stromschlag - Bewahren Sie dieses Produkt an einem trockenen Ort auf, und setzen Sie es weder Staub noch Sonnenlicht aus. - Ziehen Sie nicht an den Anschlüssen und Kabeln und verdrehen Sie diese nicht. - Befolgen Sie die Anweisungen zum Herstellen von Anschlüssen.
- Seite 122 Absicherung des Spielbereichs - Legen Sie keine Gegenstände in den Spielbereich, die den Benutzer in seiner Tätigkeit stören oder eine unerwünschte Handlung oder eine Störung durch eine andere Person herbeiführen könnten (z. B. Kaffeetasse, Telefon, Schlüssel). - Decken Sie die Stromkabel nicht mit Teppichen oder Läufern, Decken oder anderen Gegenständen ab und verlegen keine...
- Seite 123 Verletzungen im Zusammenhang mit sich wiederholenden Fahrbewegungen Die Verwendung eines Force-Feedback-Rennlenkrads kann zu Muskel- oder Gelenkschmerzen führen. So lassen sich Probleme vermeiden: - Wärmen Sie sich vorher auf und vermeiden Sie es, über einen längeren Zeitraum zu spielen. - Legen Sie nach jeder Stunde Spielzeit eine 10- bis 15- minütige Pause ein.
- Seite 124 Gefahr unvorhergesehenen, heftigen schnellen Drehungen: Stecken Sie niemals eine Hand oder einen durch Öffnungen des Lenkrads oder in den Drehbereich des Lenkrads. Lassen Sie bei der Benutzung des Produkts immer beide Hände korrekt auf dem Lenkrad liegen, ohne es jemals ganz loszulassen. Produkt darf Personen bedient werden, die...
-
Seite 125: Quick Release
4. Montage Quick Release- Halterung Das EVO RACING 32R LEATHER wird mit zwei Quick Release-Halterungen geliefert, die auf die jeweiligen Basis-Formate von Thrustmaster abgestimmt sind. System Kompatibilität T818, T818 Ferrari SF1000 Simulator und zukünftige Thrustmaster-Basen. Quick Release-Halterung für Verriegelungsbasis T-GT / T-GT II Servo Base,... -
Seite 126: Montage Der Quick Release-Halterung Für Verriegelungsbasis
Montage der Quick Release-Halterung für Verriegelungsbasis Stecken Sie den Stecker der Quick Release-Halterung in den entsprechenden Anschluss auf der Rückseite des Lenkrads. Um ein Einklemmen des Kabels zu vermeiden, stecken Sie dieses in das Gehäuse zurück, bevor Sie die Halterung anschrauben. - Seite 127 Setzen Sie den Stecker vollständig in den Anschluss ein. Setzen Sie den Stecker wie unten gezeigt ein. Wenn Sie dies nicht tun, werden die Stifte beschädigt.
- Seite 128 Setzen Sie die Quick Release-Halterung ein und ziehen Sie diese mit dem mitgelieferten Torx-Schlüssel fest. Ziehen Sie die Schrauben bei der Montage des Halters nicht zu fest an. Ziehen Sie die Schrauben in der richtigen Reihenfolge...
- Seite 129 Bringen Sie das Lenkrad an der Basis an. Befolgen Sie das im Benutzerhandbuch der Basis vorgegebene Montageverfahren.
- Seite 130 Stecken Sie den Quick-Release-Adapter nicht allein in die Quick-Release-Verbindung der Basis. Verbinden Sie immer ein Lenkrad mit dem Quick Release Adapter, bevor Sie ihn an der Basis anbringen.
-
Seite 131: Montage Der Quick Release-Halterung Für Schraubbasis
Montage der Quick Release-Halterung für Schraubbasis Stecken Sie den Stecker der Quick Release- Halterung in den entsprechenden Anschluss auf der Rückseite des Lenkrads. Um ein Einklemmen des Kabels zu vermeiden, stecken Sie dieses in das Gehäuse zurück, bevor Sie die Halterung anschrauben. - Seite 132 Setzen Sie den Stecker vollständig in den Anschluss ein. Setzen Sie den Stecker wie unten gezeigt ein. Wenn Sie dies nicht tun, werden die Stifte beschädigt...
- Seite 133 Setzen Sie die Quick Release-Halterung ein und ziehen Sie diese mit dem mitgelieferten Torx-Schlüssel fest. Ziehen Sie die Schrauben bei der Montage des Halters nicht zu fest an. Ziehen Sie die Schrauben in der richtigen Reihenfolge...
- Seite 134 Bringen Sie das Lenkrad an der Basis an. Befolgen Sie das im Benutzerhandbuch der Basis vorgegebene Montageverfahren.
- Seite 135 Halterung für die Schraubbasis, wenn Sie diesen an einer T818-Basis verwenden möchten. Für die Verwendung an einer T818-Basis oder einer Basis, einem Anschluss für eine Quick Verriegelungsbasis ausgestattet ist, darf nur die Release-Halterung für die Verriegelungsbasis, die mit dem EVO RACING 32R LEATHER geliefert wird, verwendet werden.
-
Seite 136: Mapping Für Pc
5. Mapping Mapping für PC BASIS Wenn das EVO RACING 32R LEATHER -Lenkrad auf einer Thrustmaster-Rennlenkradbasis montiert wird, wird die Basis als Thrustmaster Advanced Racer-Gerät erkannt. -
Seite 137: Mapping Für Ps4™/Ps5
Mapping für PS4™/PS5™ BASIS Koppeln Ihres Rennlenkrads Schalten Sie Ihre PS4™- oder PS5™-Konsole ein und schließen Sie dann Ihr Rennlenkrad an einen der USB- Anschlüsse Konsole Wenn Selbstkalibrierungsprozess Rennlenkrads abgeschlossen ist, drücken Sie die PlayStation -Taste ® am Rennlenkrad, um das Rennlenkrad mit Ihrem PlayStation ®... - Seite 138 Wenn das EVO RACING 32R LEATHER-Lenkrad auf einer T300-Rennlenkradbasis montiert wird, wird die Basis als eine T-GT-Basis oder als Thrustmaster Advanced Racer-Gerät erkannt.
-
Seite 139: Mapping Für Xbox Series/Xbox One
Mapping für Xbox Series/Xbox One BASIS Für Xbox Series und Xbox One gilt: - Die LEDs auf dem EVO RACING 32R LEATHER sind aufgrund Einschränkungen Konsolenprotokolls nicht funktionsfähig. - Einige Funktionen (Encoder, Anzahl der Tasten) sind durch das Konsolenprotokoll begrenzt. -
Seite 140: Montage Und Demontage Des Evo
6. Montage und Demontage des EVO RACING 32R LEATHER Das EVO RACING 32R LEATHER besteht aus zwei Komponenten: dem Lenkrad und der Nabe. Die Montage und Demontage muss mit den mitgelieferten Schrauben und Torx-Schlüsseln erfolgen, wie in den beiden folgenden Abbildungen dargestellt. - Seite 141 Ziehen Sie bei der Montage des Lenkrads an der Nabe die Schrauben nicht zu fest an.
- Seite 142 Achten Sie bei der Montage des Lenkrads auf die Nabe darauf, dass die Kontaktfeder an ihrem Platz ist. Achten Sie bei der Demontage des Lenkrads von der Nabe darauf, dass Sie die Kontaktfeder nicht verlieren.
-
Seite 143: Led-Funktionen
LED-Funktionen ❶ Flagge oder Funktion der linken analogen ❷ Einstellungsknopf 1 (LED-Intensität, Auswahl des Schaltwippe (nicht im Lieferumfang enthalten) ❸ LED für Motordrehzahl (RPM) LED-Anzeigemodus) ❹ Einstellungsknopf 2 (Einstellung der analogen ❺ Box oder Funktion der rechten analogen Schaltwippen – nicht im Lieferumfang enthalten) Schaltwippe (nicht enthalten) - Seite 144 Auf Xbox Series und Xbox One sind Telemetriedaten aufgrund Einschränkungen Konsolenprotokolls nicht verfügbar.
- Seite 145 Anzeige von Renndaten in Spielen mit Telemetrie Das EVO RACING 32R LEATHER zeigt über die LEDs verschiedene Informationen an: Flagge, Box und Motordrehzahl (RPM).
- Seite 146 Anzeige von Renndaten in Spielen ohne Telemetrie In Spielen, die keine Telemetrie unterstützen, werden nur die Motordrehzahl (RPM) und die Funktionen der zusätzlichen analogen Schaltwippen (nicht Lieferumfang enthalten) angezeigt.
-
Seite 147: Aufrufen Und Beenden Des Led-Menüs
Aufrufen und Beenden des LED-Menüs - Um das LED-Menü aufzurufen, drücken Sie die Einstelltaste 1 für 2 Sekunden. - Um das LED-Menü zu beenden, drücken Sie die Einstelltaste 1 für 2 Sekunden. Wenn innerhalb von 8 Sekunden keine Aktion durchgeführt wird, wird der Modus automatisch beendet. -
Seite 148: Einstellen Der Led-Intensität
Einstellen der LED-Intensität - Zum Aufrufen des LED-Menüs drücken Sie die Einstelltaste 1 für 2 Sekunden. - Drehen Sie den linken Encoder (E3) nach links, um die Intensität zu verringern, oder nach rechts, um die Intensität zu erhöhen. - Zum Verlassen des LED-Menüs drücken Sie die Einstelltaste 1 für 2 Sekunden. -
Seite 149: Auswahl Des Led-Modus
Auswahl des LED-Modus Das EVO RACING 32R LEATHER verfügt über zwei LED-Modi. Durch Auswahl eines der beiden Modi wird die LED-Anzeige der Motordrehzahl (RPM) geändert. - Zum Aufrufen des LED-Menüs drücken Sie die Einstelltaste 1 für 2 Sekunden. - Drehen Sie den rechten Encoder (E4) nach rechts, um den blauen Modus zu wählen, oder nach links, um den... - Seite 150 Blauer Modus...
- Seite 151 Roter Modus...
-
Seite 152: Einstellung Der Daumentasten
Einstellung der Daumentasten Die Daumentasten auf beiden Seiten des Lenkrads sind in der Höhe verstellbar, um die Bedienung an die Bedürfnisse der Spieler anpassen zu können. -
Seite 153: Einstellung Der Höhe Der Daumentasten
Einstellung der Höhe der Daumentasten Lösen Sie die Schraube mit dem langen Ende des mitgelieferten Torx-Schlüssels. Achten darauf, Schraube nicht ganz herauszudrehen. - Seite 154 Bewegen Sie das Tastenmodul auf die gewünschte Höhe.
- Seite 155 Ziehen Sie die Schraube mit dem langen Ende des mitgelieferten Torx-Schlüssels wieder an.
- Seite 156 9. Individuelle Anpassung Schaltwippen Die Schaltwippen des EVO RACING 32R LEATHER sind in ihrem Abstand und in ihrer Griffweite einstellbar. Der Abstand besteht in der Anpassung der Schaltwippen in der Weite, wodurch der Abstand zwischen dem Griff und der Schaltwippe verändert wird.
- Seite 157 Durch die Anpassung der Griffweite mit Hilfe der Abstandshalter wird Aktivierungsweg Schaltwippen verändert. Standardmäßige Griffweite Kürzere Griffweite Es ist auch möglich, die magnetische Sensitivität und den Geräuschpegel der Schaltwippen mit Hilfe der mitgelieferten Pads einzustellen.
- Seite 158 Anpassung Abstandes Schaltwippen Lösen Sie die vier Schrauben der Schaltwippe mit dem mitgelieferten Torx-Schlüssel. Schieben Sie die Schaltwippen nach außen, so dass sie mit den Löchern übereinstimmen.
- Seite 159 Ziehen Sie die vier Schrauben der Schaltwippe mit dem mitgelieferten Torx-Schlüssel wieder an.
- Seite 160 Anpassung Griffweite Schaltwippen Lösen Sie die vier Schrauben der Schaltwippe mit dem mitgelieferten Torx-Schlüssel. Entfernen Sie die Abstandshalter.
- Seite 161 Ziehen Sie die vier Schrauben der Schaltwippe mit dem mitgelieferten Torx-Schlüssel wieder an.
- Seite 162 Einstellen magnetischen Sensitivität und des Geräuschpegels der Schaltwippen Entfernen Sie die Magnet-Anschläge, indem Sie die sechs Anschlagschrauben mit dem mitgelieferten Torx- Schlüssel herausdrehen. Lösen Sie die mitgelieferten Pads ab und bringen Sie sie an den entsprechenden Stellen unter den Magnet- Anschlägen an.
- Seite 163 Bringen Sie die Magnet-Anschläge wieder an und ziehen Sie die sechs Anschlagschrauben mit dem mitgelieferten Torx-Schlüssel wieder fest. Tabelle Magnetische Sensitivität Geräuschdämpfung der Schaltwippen (Standard) Magnetisch Sensitivität Geräusch...
-
Seite 164: Faq Und Technischer Support
10. FAQ und technischer Support Haben Sie Fragen zum EVO RACING 32R LEATHER oder treten technische Probleme auf? Dann besuchen Sie bitte die Website des technischen Supports von Thrustmaster: https://support.thrustmaster.com/product/evoracing Auf dieser Seite finden Sie auch die Möglichkeit zur Aktualisierung der Firmware des Lenkrads. -
