Hypertherm HyPrecision P-15 Betriebsanleitung Seite 61

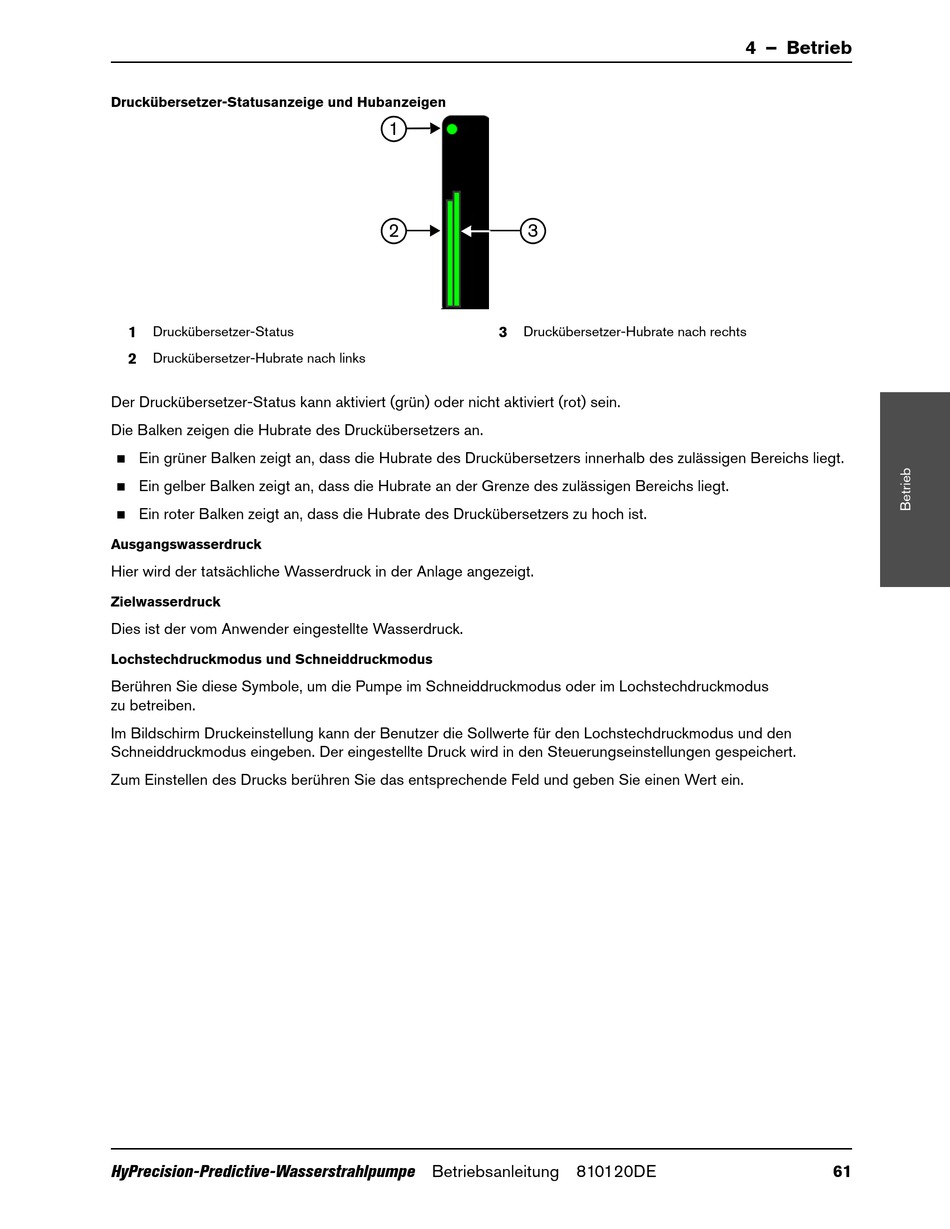

Druckübersetzer-Statusanzeige und Hubanzeigen
1 Druckübersetzer-Status
2 Druckübersetzer-Hubrate nach links
Der Druckübersetzer-Status kann aktiviert (grün) oder nicht aktiviert (rot) sein.
Die Balken zeigen die Hubrate des Druckübersetzers an.
 Ein grüner Balken zeigt an, dass die Hubrate des Druckübersetzers innerhalb des zulässigen Bereichs liegt.
 Ein gelber Balken zeigt an, dass die Hubrate an der Grenze des zulässigen Bereichs liegt.
 Ein roter Balken zeigt an, dass die Hubrate des Druckübersetzers zu hoch ist.
Ausgangswasserdruck
Hier wird der tatsächliche Wasserdruck in der Anlage angezeigt.
Zielwasserdruck
Dies ist der vom Anwender eingestellte Wasserdruck.
Lochstechdruckmodus und Schneiddruckmodus
Berühren Sie diese Symbole, um die Pumpe im Schneiddruckmodus oder im Lochstechdruckmodus
zu betreiben.
Im Bildschirm Druckeinstellung kann der Benutzer die Sollwerte für den Lochstechdruckmodus und den
Schneiddruckmodus eingeben. Der eingestellte Druck wird in den Steuerungseinstellungen gespeichert.
Zum Einstellen des Drucks berühren Sie das entsprechende Feld und geben Sie einen Wert ein.
HyPrecision-Predictive-Wasserstrahlpumpe Betriebsanleitung 810120DE
1
2 3
3 Druckübersetzer-Hubrate nach rechts
4 – Betrieb
61
