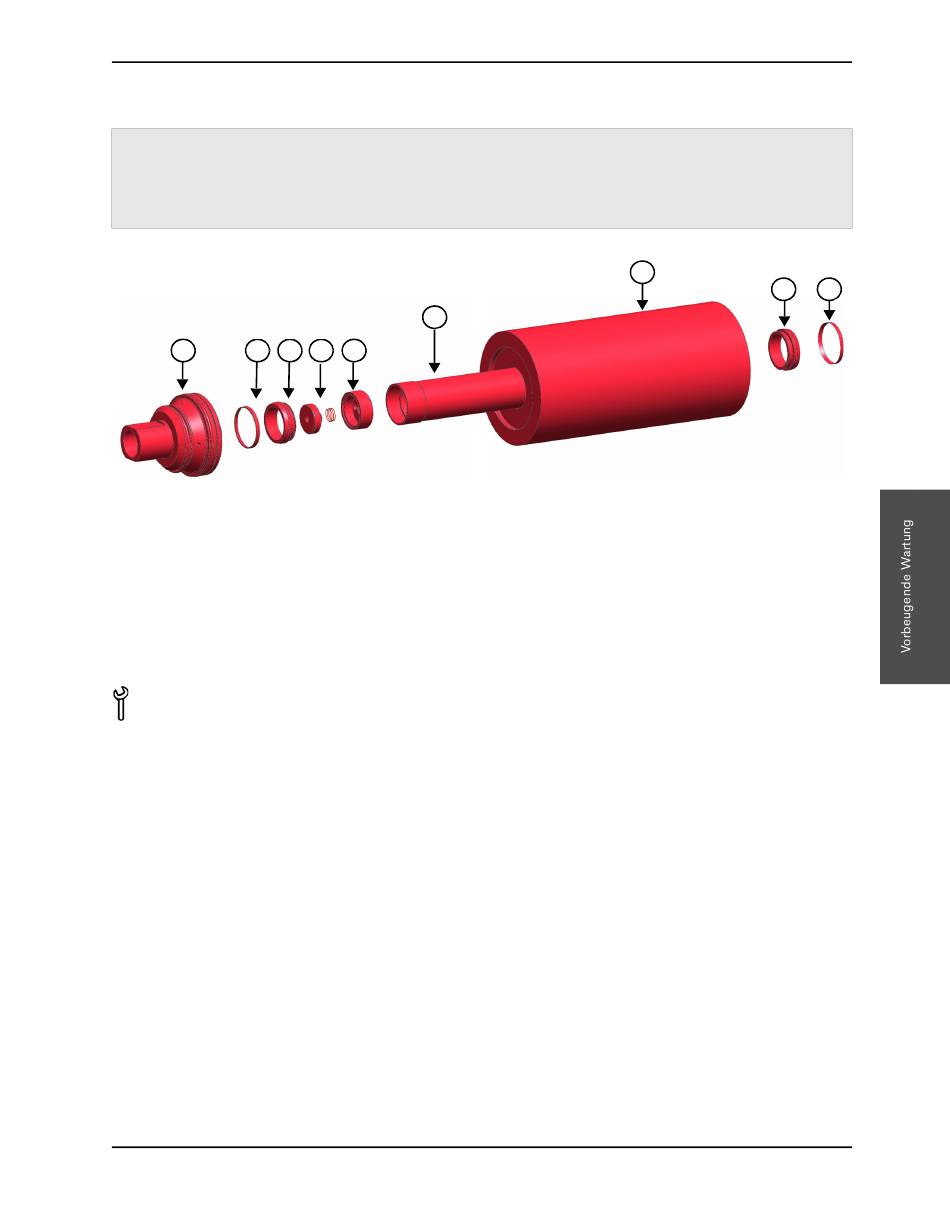

Ausbau der Hochdruckzylinder-Baugruppe und der Absperrventil-Baugruppen
Ersetzen Sie die Absperrventile alle 2.000 Stunden.
Wechseln Sie die Hochdruckzylinder-Baugruppen in folgenden Fällen aus:
• alle 3.000 Stunden
• wenn der Zylinder schartig oder rissig ist
1
2
3
1
1-11523 Absperrventil-Baugruppe
2
1-11018 Hochdruckband
3
1-11024 Hochdruckwasserdichtung
4
1-14792 Niederdruck-Ventilkegel
(für HyPrecision-Pumpen P-15/P-30/P-50)
oder
1-11526 Niederdruck-Ventilkegel
(für HyPrecision-Pumpen P-15/P-30/P-50)
Teile, Werkzeuge und Materialien
Saubere Tücher
Isopropylalkohol
1. Bauen Sie die Hochdruckzylinder-Baugruppe und das Absperrventil aus dem Tauchkolben aus.
2. Lösen Sie das Absperrventil heraus, indem Sie den Zylinder rollen und mit einem Gummihammer auf das
Absperrventil klopfen. Klopfen Sie dabei in einem Winkel, der vom Zylinder weg weist.
3. Kippen Sie den Zylinder, so dass der Niederdruck-Ventilkegel herauskommt.
4. Stellen Sie den Zylinder auf den Dichtungszentrierring.
5. Setzen Sie das stufige Ende des Eindrückwerkzeugs gegen die Dichtung und klopfen Sie mit einem
Gummihammer auf das Ende des Eindrückwerkzeugs, um die untere Dichtung und das Band aus dem
Hochdruckzylinder herauszudrücken.
6. Drehen Sie den Zylinder um und stellen Sie ihn auf den Zentrierring.
Achten Sie darauf, dass das Abstandhalterrohr nicht herausrutscht, wenn Sie den Zylinder umdrehen.
7. Setzen Sie das nicht-stufige Ende des Eindrückwerkzeugs gegen das Abstandhalterrohr und klopfen Sie mit
einem Gummihammer auf das Ende des Eindrückwerkzeugs, um die Dichtung und das Band aus dem
Hochdruckzylinder herauszudrücken.
HyPrecision-Predictive-Wasserstrahlpumpe Betriebsanleitung 810120DE
6
4
5
5 – Vorbeugende Wartung
7
5
1-11520 Niederdruck-Ventilkegelkorb
6
1-11521 Abstandhalterrohr
7
1-11522 Hochdruckzylinder
Dichtungs-Installationswerkzeuge
(siehe Seite 74)
Gummihammer
3
2
105
