Außenseite der Pumpe

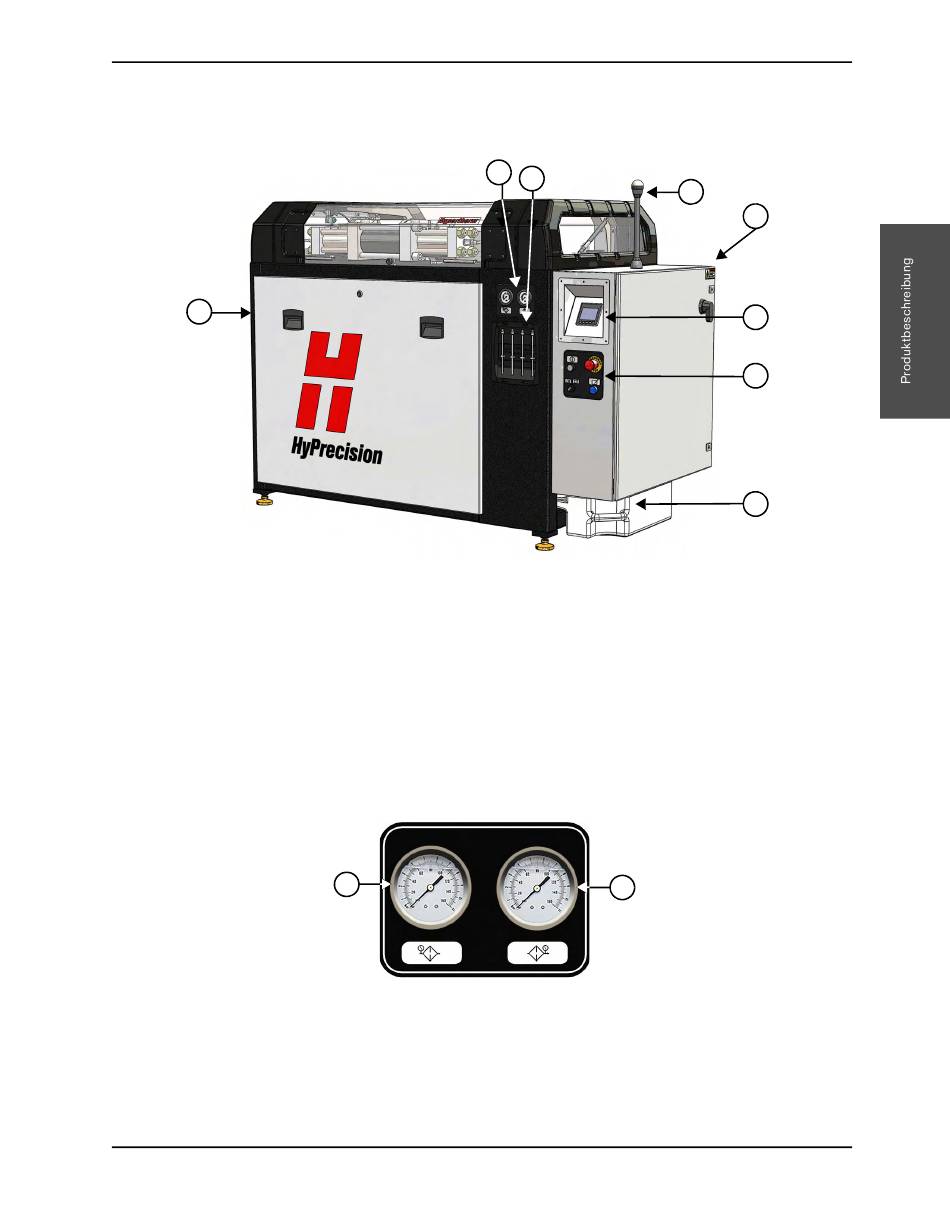

Vorderansicht

1
1 Vorderseite
2 Manometer-Tafel
3 Seal Maintenance Indicator (SMI)
4 Signallampe
Abdeckungen
An den vorderen, hinteren und seitlichen Abdeckungen befinden sich Verriegelungen, die den Zugang
zu den Anlagenkomponenten bei laufendem Betrieb verhindern. Sie können die Verriegelungen mit einem
Standard-Schraubendreher öffnen.
Manometer-Tafel
Manometer vor dem Filter
Das Manometer vor dem Filter zeigt den Wasserdruck vor dem Durchgang des Wassers durch die Filter an.
HyPrecision-Predictive-Wasserstrahlpumpe Betriebsanleitung 810120DE
2
5
6
7
8
1
1 Manometer vor dem Filter
2 Manometer nach dem Filter
2 – Produktbeschreibung
3
4
Elektrischer Anschlusskasten
Bedienerschnittstelle
Bedienpult
Schmutzwasserbehälter
2
5
6
7
8
