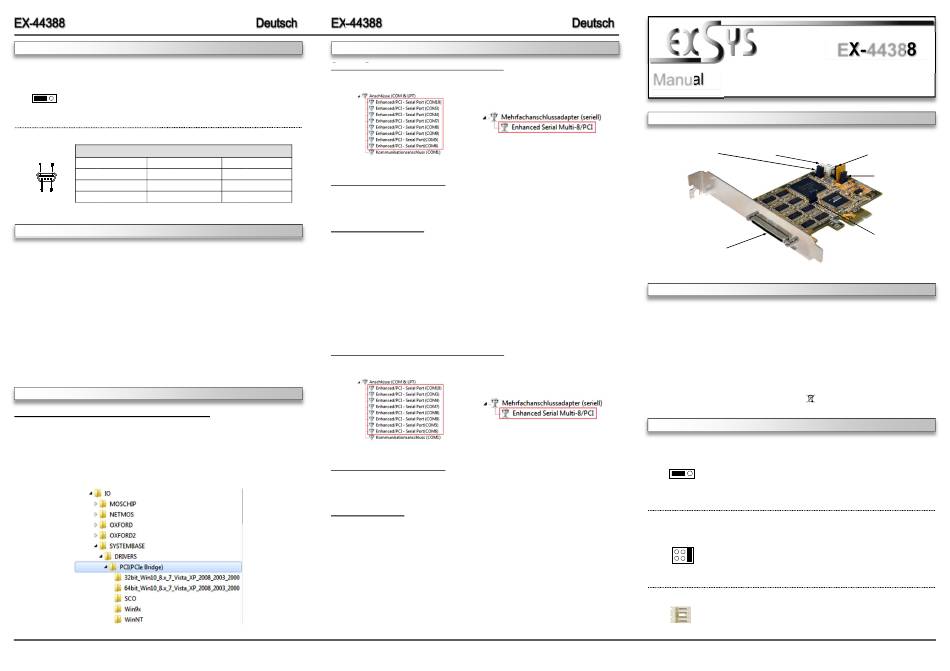

JUMPER EINSTELLUNG & ANSCHLÜSSE
JP1:
DIS
= Die Funktion PME ist ausgeschaltet (Werkseinstellung)
DIS | ENA
ENA
= Die Funktion PME ist eingeschaltet. Der PC kann nun durch
die Seriellen Ports der EX-44388 aktiviert werden.
Dieser sollte aber bei Standard Anwendungen nicht verstellt werden.
DB 9M:
Seriell 9 Pin D-SUB Stecker
Pin
Signal
Pin
Signal
1
CDC
4
DTR
2
RXD
5
GROUND
3
TXD
6
DSR
HARDWARE INSTALLATION
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große Unter-
schiede zwischen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen Sie das Slot Blech, stecken Sie die Karte
vorsichtig in den ausgewählten Steckplatz ein. Stellen Sie sicher das es sich um den richtigen
Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie das die Karte korrekt eingesteckt wird und das kein Kurzschluss entsteht.
Wenden Sie bitte keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows NT 4.0/ 9x/ 2000/ XP/ Vista/ 7/ 8.x/ 10
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner „IO/
SYSTEMBASE/DRIVERS/PCI(PCIe Bridge)". Nun wählen Sie den Ordner Ihres Betriebssys-
tems aus und installieren Sie die Treiber (siehe Abbildung). Folgen Sie den Installationsanwei-
sungen und schließen Sie die Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation
neu.
2
TREIBER INSTALLATION
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)" und
unter „Multifunktionsadapter" folgende Einträge sehen:
Pin
Signal
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
7
RTS
ÄNDERN DER PORT NUMMER
8
CTS
Sie können auch die Port Nummer ändern, indem Sie im Gerätemanager z.B. „COM3"
9
RI
„Anschlusseinstellung" und „Erweitert" öffnen. Nun können Sie dann zwischen COM3 bis
COM256 wählen!
Windows Server 20xx
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner „IO/
SYSTEMBASE/DRIVERS/PCI(PCIe Bridge)". Nun wählen Sie den Ordner Ihres Betriebssys-
tems aus und installieren Sie die Treiber (siehe Abbildung). Folgen Sie den Installationsanwei-
sungen und schließen Sie die Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation
neu.
Es werden folgende Treiber für die Server Betriebssysteme installiert:
Windows Server 2003
Windows Server 2008
Windows Server 2008R2 =
Windows Server 2012
Windows Server 2012R2 =
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)" und
unter „Multifunktionsadapter" folgende Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
ÄNDERN DER PORT NUMMER
Sie können auch die Port Nummer ändern, indem Sie im Gerätemanager z.B. „COM3"
„Anschlusseinstellung" und „Erweitert" öffnen. Nun können Sie dann zwischen COM3 bis
COM256 wählen!
Linux / SCO Unix
Die Treiber für Linux / SCO Unix befinden sich in folgendem Verzeichnis:
"IO/SYSTEMBASE/DRIVERS/PCI(PCIe Bridge)/SCO"
Da sich die einzelnen Distributionen und Kernelversionen sehr voneinander unterscheiden,
können wir Ihnen leider keine Installationsanweisung zu Verfügung stellen. Bitte halten Sie sich
an die Installationsanweisung für Standard I/O Ports Ihrer Linux/Unix Version. In einigen neue-
ren Versionen, wird die Karte sogar automatisch beim Start Installiert.
=
XP Treiber
=
VISTA Treiber
Windows 7 Treiber
=
Windows 8.x Treiber
Windows 10 Treiber
3
Manual
Vers. 1.0 / 24.10.16
LAYOUT
JP4: Only for tests
J3:
Connector for
(Do not change!)
PC Power Supply
S1-S8:
68 Pin VHDCI connector
for octopus cable with
8 x 9 pin serial connector
DESCRIPTION & TECHNICAL INFORMATION
The EX-44388 is a plug & play high-speed serial RS-232 expansion card for the PCI-Express
Bus. It provides eight 9 pin high speed RS-232 serial ports. It uses data transfer rates up to
115.2Kbaud/s. The card design utilizes the 16C550 UART with 256byte buffer, which incorpo-
rates the latest in high speed interface technology. In combination with the fast PCI-Express bus
it provides a secure and very high data transfer on each single port. It supports all PCI-Express
slots x1 to x16. It is not possible to change the address or IRQ settings manually, they will be
obtained automatically by the system (BIOS) and operating system.
Compatibility:
PCI-Express x1 to x16
Operating System:
Windows NT 4.0/ 9x/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux
Connections:
8x 9 Pin serial male connector
Extent of delivery:
EX-44388, Driver CD, Manual, Octopus Cable
Certificates:
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
JUMPER SETTING & CONNECTORS
JP3:
DIS
= The pin 9 is connected with RI (Ring Indicator) signal as
standard RS-232 definition. (Factory Setting)
PWR
= The pin 9 is connected with power from PCI slot or from
Aux power connector (J3).
DIS | PWR
The power source is controlled by JP2 jumper.
JP2:
Only if JP3 is set to PWR! The pin 9 from the serial port connector will
be supplied with DC5V or DC12V. There are 3 sources depends on the
X5 X12 I12
jumper position of JP2.
X5
= 5Volt from PC Power Supply
X12
= 12Volt from PC Power Supply
I12
= 12Volt from Mainboard (Factory Setting)
J3:
1 +5V
For aux power (JP2), J3 must be connected to pc power supply! If
2 GND
3 GND
not the card won't work.
4 +12V
4
EX-44388
JP2: Select the power over Power
Supply or PCI-Express Bus
JP3: Power to 9 Pin
On/Off
JP1: PME
On / Off
