4.2 Prinzipschaltbild
In diesem Kapitel finden Sie das Prinzipschaltbild des Moduls.

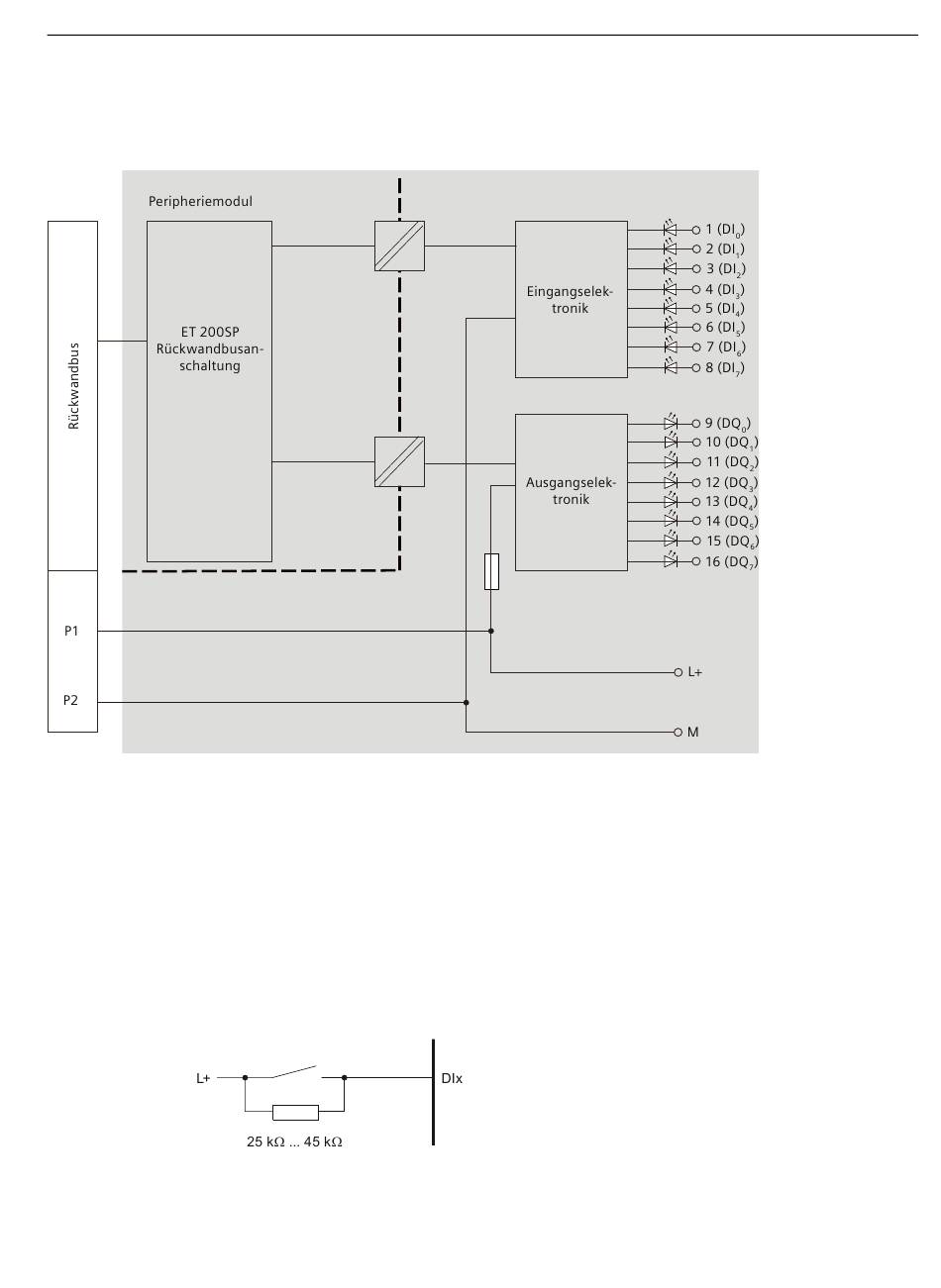

Bild 4-1 Prinzipschaltbild für Peripheriemodul und BaseUnit
Drahtbrucherkennung
Bei projektierter Drahtbrucherkennung benötigt das Modul bei „0"-Signal für die
Überwachung einen geringen Ruhestrom am Digitaleingang. Damit dieser Ruhestrom bei
geöffneten Geberkontakten fließen kann, ist bei mechanischen Geberkontakten die
Parallelschaltung eines Widerstandes mit 25 kΩ bis 45 kΩ erforderlich.
Wenn Sie die Drahtbrucherkennung in der Projektierung deaktivieren, dann ist die
Parallelschaltung des Widerstands nicht erforderlich.
Schalten Sie bei projektierter Drahtbrucherkennung zu jedem mechanischen Geberkontakt
einen Widerstand mit 25 kΩ bis 45 kΩ parallel.
Bild 4-2 Mechanischen Geberkontakt mit Widerstand beschalten
