Technische Daten
7.1 Technische Daten
Maximal zulässige Schaltfrequenz induktiver Lasten
Die folgenden Kurven zeigen die maximal zulässige Schaltfrequenz induktiver Lasten in
Abhängigkeit von der Induktivität und dem Kanalstrom. Die maximale Schaltfrequenz gilt für
ein Puls-Pause-Verhältnis von 50 %. Der Kanal trägt 500 mA zum Summenstrom des Moduls
bei, auch wenn der tatsächliche Kanalstrom kleiner ist.
Wenn Ihnen die Induktivität des Aktors unbekannt ist, gehen Sie von der maximalen
Induktivität von 1,152 H für DC-13 Lasten (IEC 60947-5-1) aus.

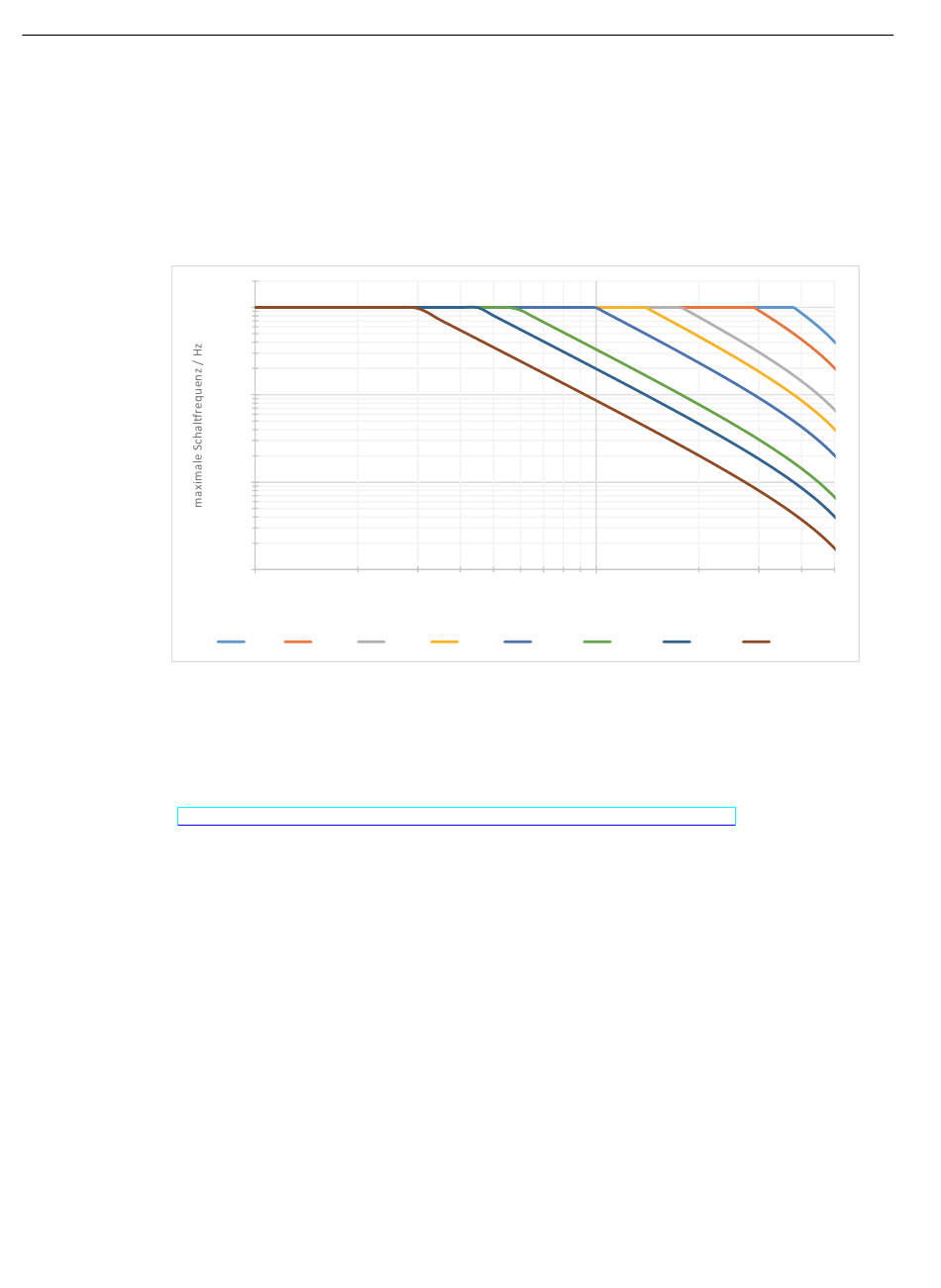

Bild 7-1 Maximale Schaltfrequenz
Maßbild
Siehe Gerätehandbuch ET 200SP BaseUnits
(http://support.automation.siemens.com/WW/view/de/58532597/133300)
34
100,00
10,00
1,00
0,10
10
5 mH
10 mH
30 mH
100
Nennstrom des Kanals / mA
50 mH
100 mH
Digitalein-/ausgabemodul DI 8x/DQ 8x24VDC/0.5A ST (6ES7133-6BH00-0BA0)
300 mH
500 mH
1152 mH
Gerätehandbuch, 02/2024, A5E52173242-AA
