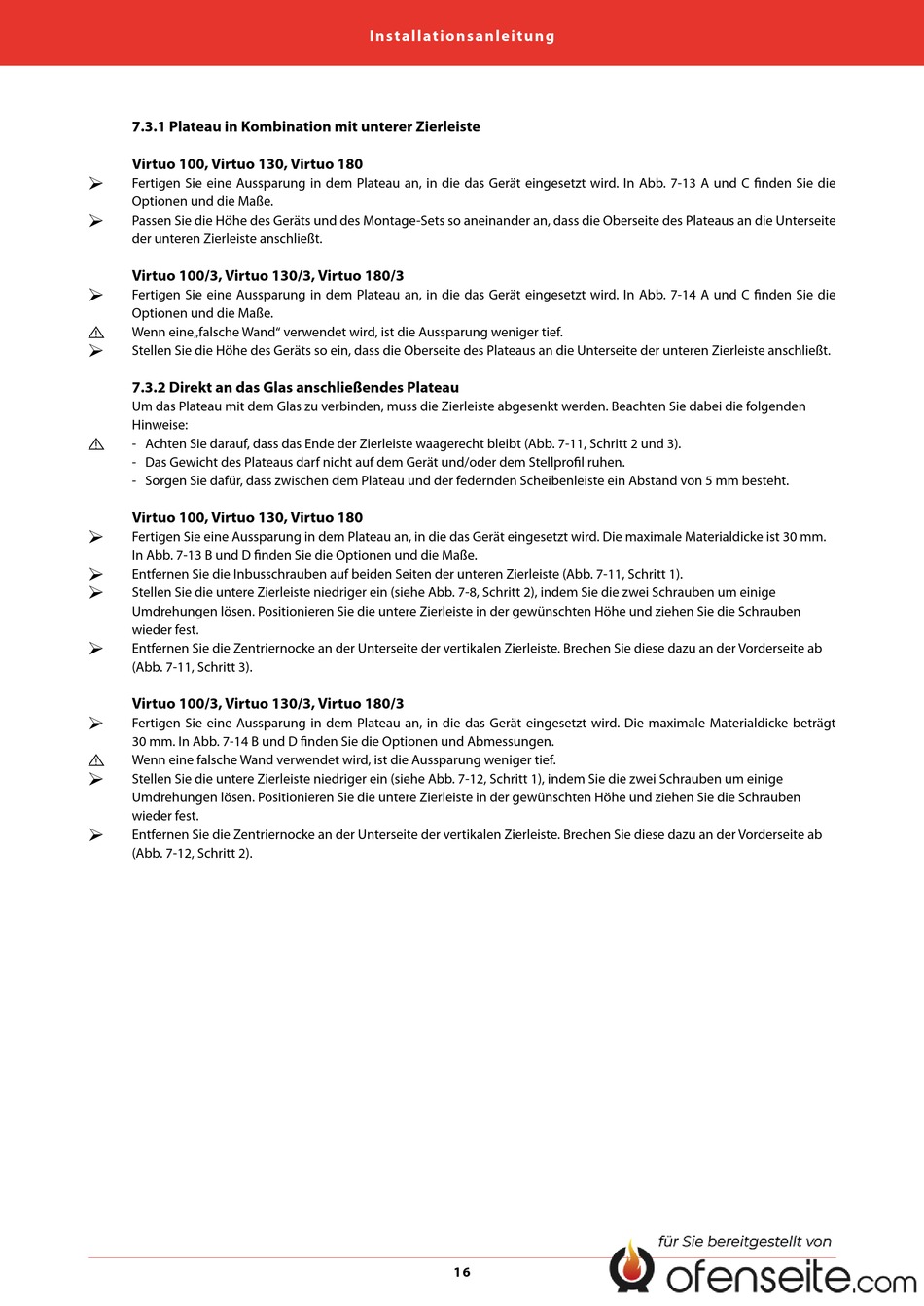

7.3.1 Plateau in Kombination mit unterer Zierleiste
Virtuo 100, Virtuo 130, Virtuo 180
Fertigen Sie eine Aussparung in dem Plateau an, in die das Gerät eingesetzt wird. In Abb. 7-13 A und C finden Sie die
1
Optionen und die Maße.
Passen Sie die Höhe des Geräts und des Montage-Sets so aneinander an, dass die Oberseite des Plateaus an die Unterseite
1
der unteren Zierleiste anschließt.
Virtuo 100/3, Virtuo 130/3, Virtuo 180/3
Fertigen Sie eine Aussparung in dem Plateau an, in die das Gerät eingesetzt wird. In Abb. 7-14 A und C finden Sie die
1
Optionen und die Maße.
Wenn eine„falsche Wand" verwendet wird, ist die Aussparung weniger tief.
3
Stellen Sie die Höhe des Geräts so ein, dass die Oberseite des Plateaus an die Unterseite der unteren Zierleiste anschließt.
1
7.3.2 Direkt an das Glas anschließendes Plateau
Um das Plateau mit dem Glas zu verbinden, muss die Zierleiste abgesenkt werden. Beachten Sie dabei die folgenden
Hinweise:
- Achten Sie darauf, dass das Ende der Zierleiste waagerecht bleibt (Abb. 7-11, Schritt 2 und 3).
3
- Das Gewicht des Plateaus darf nicht auf dem Gerät und/oder dem Stellprofil ruhen.
- Sorgen Sie dafür, dass zwischen dem Plateau und der federnden Scheibenleiste ein Abstand von 5 mm besteht.
Virtuo 100, Virtuo 130, Virtuo 180
Fertigen Sie eine Aussparung in dem Plateau an, in die das Gerät eingesetzt wird. Die maximale Materialdicke ist 30 mm.
1
In Abb. 7-13 B und D finden Sie die Optionen und die Maße.
Entfernen Sie die Inbusschrauben auf beiden Seiten der unteren Zierleiste (Abb. 7-11, Schritt 1).
1
Stellen Sie die untere Zierleiste niedriger ein (siehe Abb. 7-8, Schritt 2), indem Sie die zwei Schrauben um einige
1
Umdrehungen lösen. Positionieren Sie die untere Zierleiste in der gewünschten Höhe und ziehen Sie die Schrauben
wieder fest.
Entfernen Sie die Zentriernocke an der Unterseite der vertikalen Zierleiste. Brechen Sie diese dazu an der Vorderseite ab
1
(Abb. 7-11, Schritt 3).
Virtuo 100/3, Virtuo 130/3, Virtuo 180/3
Fertigen Sie eine Aussparung in dem Plateau an, in die das Gerät eingesetzt wird. Die maximale Materialdicke beträgt
1
30 mm. In Abb. 7-14 B und D finden Sie die Optionen und Abmessungen.
Wenn eine falsche Wand verwendet wird, ist die Aussparung weniger tief.
3
Stellen Sie die untere Zierleiste niedriger ein (siehe Abb. 7-12, Schritt 1), indem Sie die zwei Schrauben um einige
1
Umdrehungen lösen. Positionieren Sie die untere Zierleiste in der gewünschten Höhe und ziehen Sie die Schrauben
wieder fest.
Entfernen Sie die Zentriernocke an der Unterseite der vertikalen Zierleiste. Brechen Sie diese dazu an der Vorderseite ab
1
(Abb. 7-12, Schritt 2).
I ns tall at ion san le i t un g
16
