8.3 Dreieck aus Metall
Die Dreiecke aus Metall sind optional und werden gemeinsam mit den dreieckigen Geräten geliefert. Sie können eingesetzt
werden, wenn die vordere Scheibe und die Projektionsplatte ausgebaut sind.
Achten Sie darauf, dass die Scheiben und die Projektionsplatte nicht beschädigt werden.
3

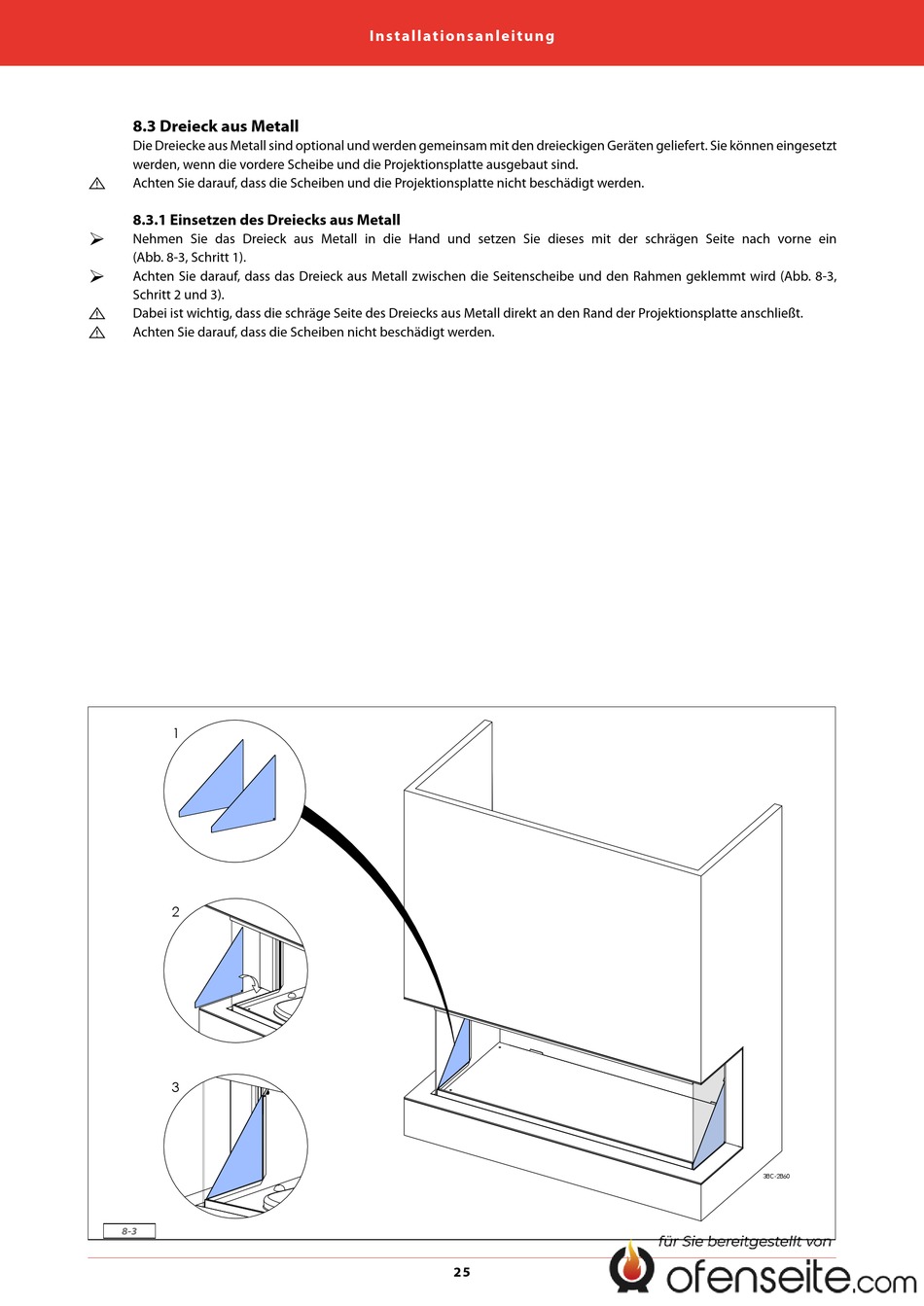

8.3.1 Einsetzen des Dreiecks aus Metall
Nehmen Sie das Dreieck aus Metall in die Hand und setzen Sie dieses mit der schrägen Seite nach vorne ein
1
(Abb. 8-3, Schritt 1).
Achten Sie darauf, dass das Dreieck aus Metall zwischen die Seitenscheibe und den Rahmen geklemmt wird (Abb. 8-3,
1
Schritt 2 und 3).
Dabei ist wichtig, dass die schräge Seite des Dreiecks aus Metall direkt an den Rand der Projektionsplatte anschließt.
3
Achten Sie darauf, dass die Scheiben nicht beschädigt werden.
3
1
2
3
8-3
I ns tall at ion san le i t un g
25
38C-2860
