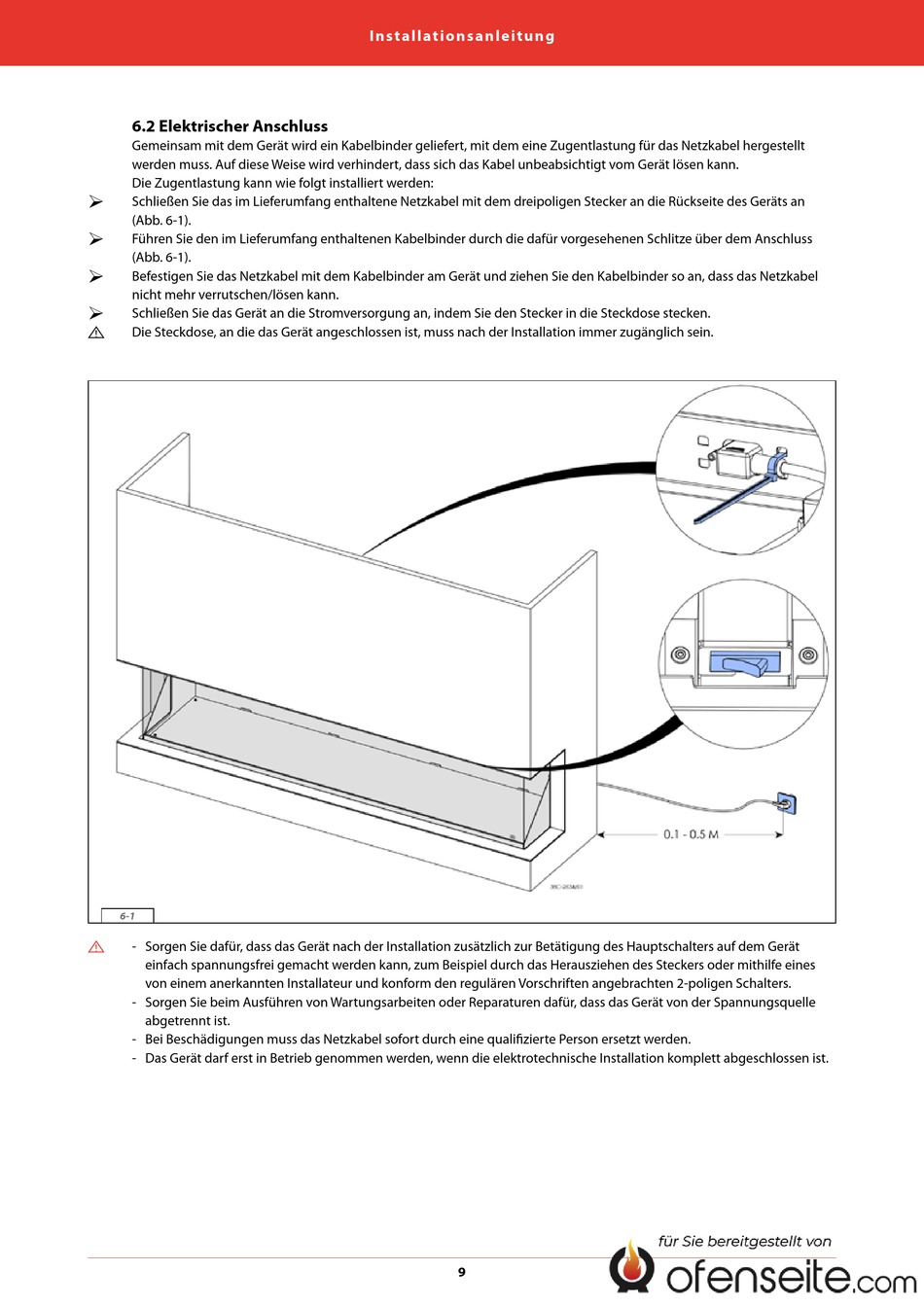

6.2 Elektrischer Anschluss
Gemeinsam mit dem Gerät wird ein Kabelbinder geliefert, mit dem eine Zugentlastung für das Netzkabel hergestellt
werden muss. Auf diese Weise wird verhindert, dass sich das Kabel unbeabsichtigt vom Gerät lösen kann.
Die Zugentlastung kann wie folgt installiert werden:
Schließen Sie das im Lieferumfang enthaltene Netzkabel mit dem dreipoligen Stecker an die Rückseite des Geräts an
1
(Abb. 6-1).
Führen Sie den im Lieferumfang enthaltenen Kabelbinder durch die dafür vorgesehenen Schlitze über dem Anschluss
1
(Abb. 6-1).
Befestigen Sie das Netzkabel mit dem Kabelbinder am Gerät und ziehen Sie den Kabelbinder so an, dass das Netzkabel
1
nicht mehr verrutschen/lösen kann.
Schließen Sie das Gerät an die Stromversorgung an, indem Sie den Stecker in die Steckdose stecken.
1
Die Steckdose, an die das Gerät angeschlossen ist, muss nach der Installation immer zugänglich sein.
3
6-1
- Sorgen Sie dafür, dass das Gerät nach der Installation zusätzlich zur Betätigung des Hauptschalters auf dem Gerät
3
einfach spannungsfrei gemacht werden kann, zum Beispiel durch das Herausziehen des Steckers oder mithilfe eines
von einem anerkannten Installateur und konform den regulären Vorschriften angebrachten 2-poligen Schalters.
- Sorgen Sie beim Ausführen von Wartungsarbeiten oder Reparaturen dafür, dass das Gerät von der Spannungsquelle
abgetrennt ist.
- Bei Beschädigungen muss das Netzkabel sofort durch eine qualifizierte Person ersetzt werden.
- Das Gerät darf erst in Betrieb genommen werden, wenn die elektrotechnische Installation komplett abgeschlossen ist.
