IC-KP-B6-V15B
Installation

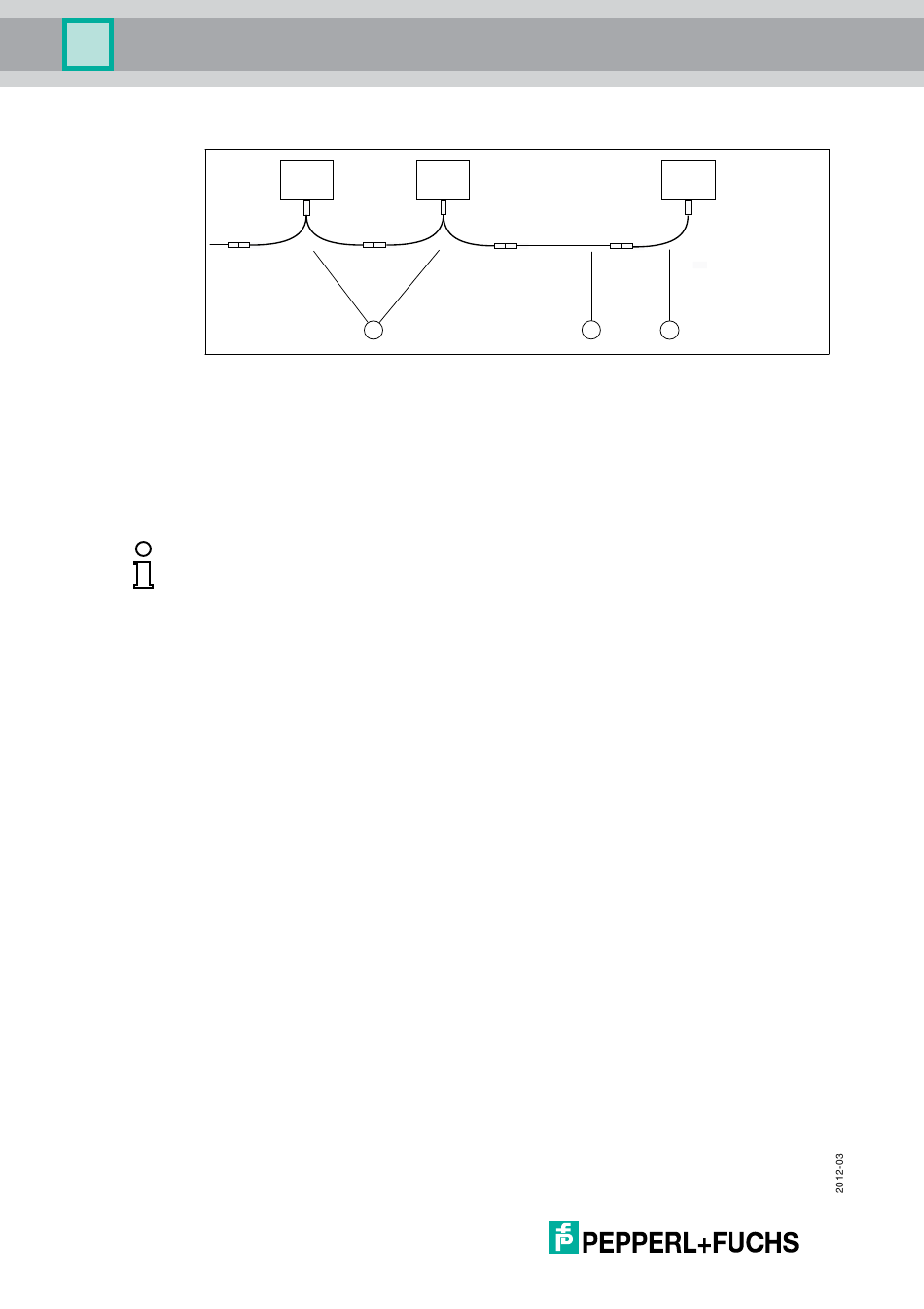

Verbindungsbeispiel benachbarter Geräte
1
2
3
Hinweis!
Weitere Informationen zur Installation des PROFIBUS finden Sie in der
Broschüre:
"PROFIBUS Technische Richtlinie, Aufbaurichtlinien PROFIBUS DP/FMS"!
Die Broschüre ist erhältlich bei:
PROFIBUS Nutzerorganisation e.V.
Haid- und Neu-Str. 7
D-76131 Karlsruhe
Telefon: +49 721 96 58 590
Telefax: +49 721 96 58 589
E-Mail: PROFIBUS-International@compuserve.com
http://www.PROFIBUS.com
22
1
Y-Verbindungskabel
ICZ-3T-0.2M-PUR ABG-V15B-G
V15B-G-*M-PUR ABG-V15B-G
Für letzten Teilnehmer:
ICZ-2T/TR-0.2M-PUR ABG-V15B-G
mit integriertem Abschlusswiderstand
IC-KP-B6-V15B
2 3
