Installation

Beim letzten Teilnehmer muss ein externer Busabschluss aufgesteckt werden.

Sie erhalten z. B. einen steckbaren Busabschluss ICZ-TR-V15B bei

Pepperl+Fuchs. Dieser kann einfach mit einem T-Stück ICZ-3T-V15B

angeschlossen werden.

Hinweis!

Da die starre Verbindung mit dem T-Stück größere Hebelkräfte auf den

Steckereinsatz zulässt, empfehlen wir ein Y-Verbindungskabel zu verwenden.

Hinweis!

Der Busabschluss ICZ-TR-V15B kann nicht zusammen mit dem Y-

Verbindungskabel ICZ-3T-0,2M-PUR ABG-V15B-G verwendet werden, da hier

die für den Busabschluss notwendige Spannung nicht bereitgestellt wird.

Mit dem Y-Verbindungskabel ist als Busabschluss das Kabel ICZ-2T/TR-0.2M-

PUR ABG-V15B-G zu verwenden.

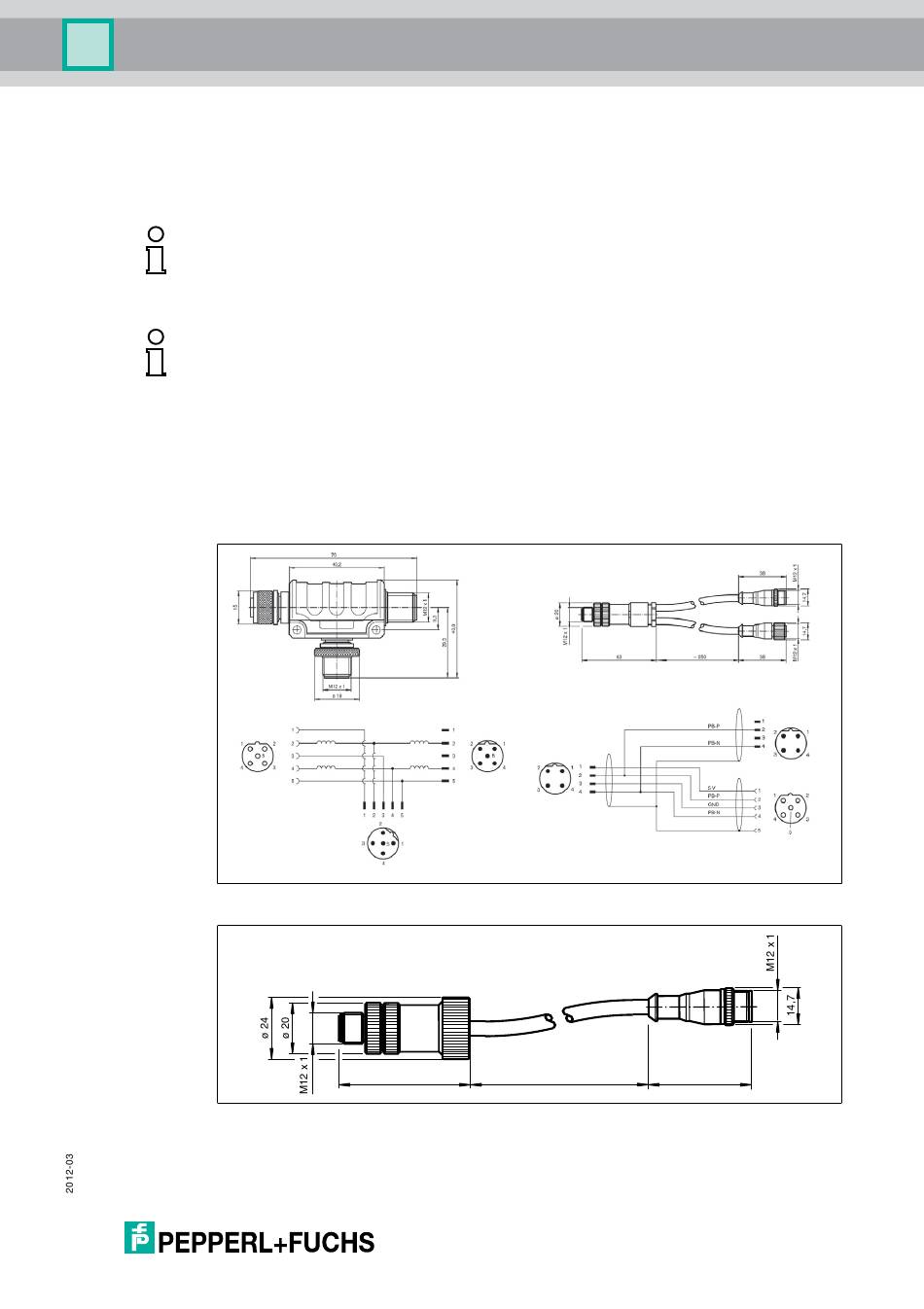

Anschlussbelegung und Abmessungen des T-Stücks und Y-

Verbindungskabels

Abmessungen des ICZ-2T/TR-0.2M-PUR ABG-V15B-G

~ 280
