Pepperl+Fuchs IDENTControl IC-KP-B6-V15B Handbuch Seite 14

IC-KP-B6-V15B
Produktbeschreibung

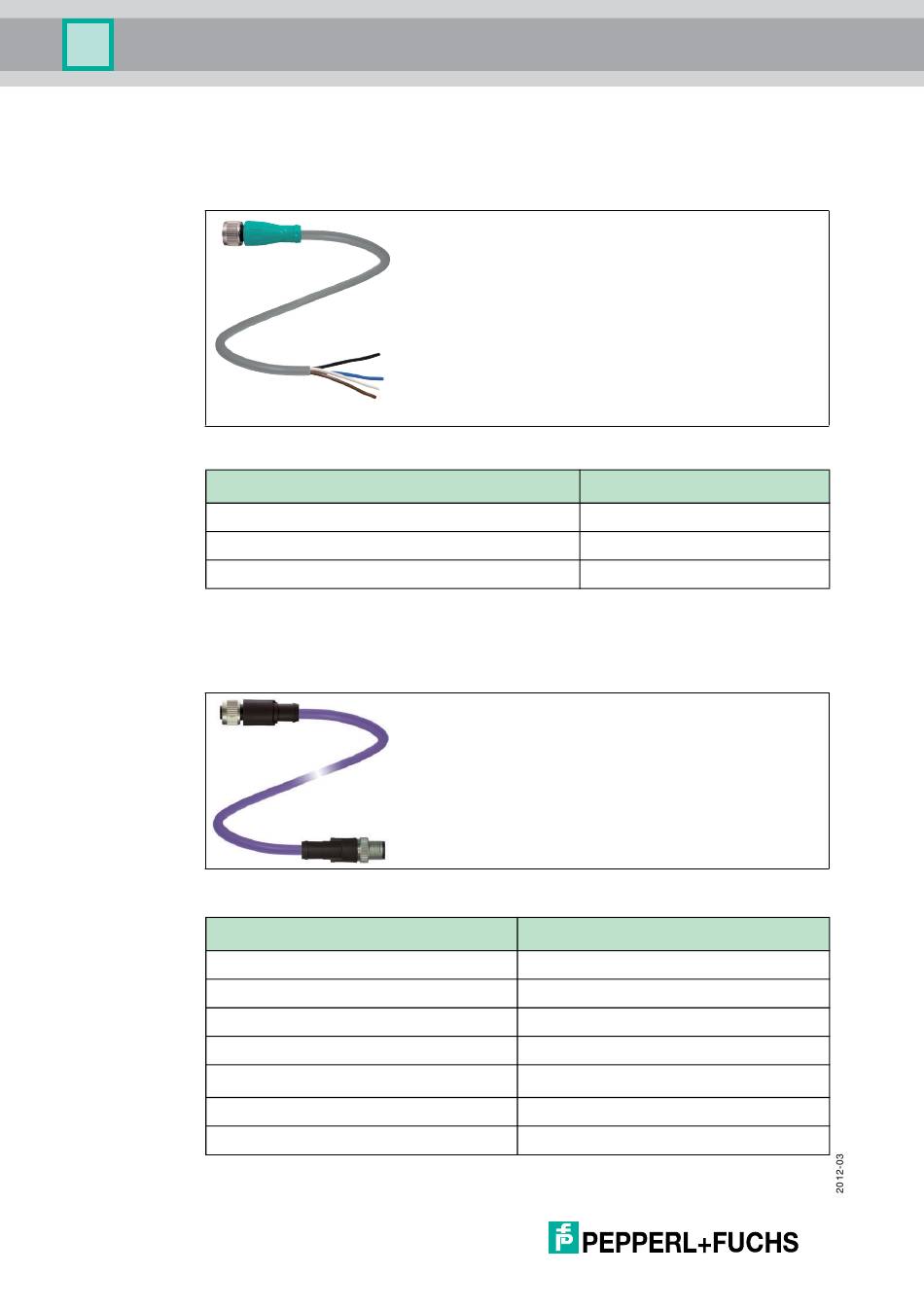

4.7.2 Kabeldosen für die Energieversorgung
Zum Anschluss der IDENTControl an die Energieversorgung stehen passende
M12-Buchsen mit offenem Kabelende in verschiedenen Längen zur Verfügung.
Abbildung 4.3
Zubehör
Länge 2 m (Buchse gerade)
Länge 5 m (Buchse gerade)
Länge 10 m (Buchse gerade)
4.7.3 Verbindungskabel zur PROFIBUS DP-Schnittstelle
Die IDENTControl verfügt über eine B-codierte M12-Buchse und wird mit einem
entsprechenden Kabel mit dem Netzwerk verbunden.
Abbildung 4.4
Zubehör
Abschlusswiderstand
T-Verteiler
Y-Verbindungskabel
Verbindungskabel mit Abschlusswiderstand
Verbindungskabel 1 m
Kabeldose, konfektionierbar
Kabelstecker, konfektionierbar
14
1
1. Es sind Verbindungskabel in folgenden Längen lieferbar: 1 m, 2 m, 5 m,
7 m, 12 m, 15 m.
Bezeichnung
V1-G-2M-PUR
V1-G-5M-PUR
V1-G-10M-PUR
Bezeichnung
ICZ-TR-V15B
ICZ-3T-V15B
ICZ-3T-0.2M-PUR ABG-V15B-G
ICZ-2T/TR-0.2M-PUR ABG-V15B-G
V15B-G-1M-PUR ABG-V15B-G
V15B-G
V15SB-G
